X3 und X4:
Steuereingänge
22
Interroll Pallet Control PC 6000
Montage und Installation
An der oberen Seite der Leiterplatte befinden sich zwei 8-polige (3 A) bzw. 5-polige (10 A)
Klemmenleisten zum Anschluss von Steuersignalen und der 24 V DC Versorgung. Diese dienen
zur Stromversorgung und zur Steuerung des Betriebsverhaltens der Pallet Drive.
Die Klemmenbezeichnungen sind auf der Leiterplatte aufgedruckt.
X1
Bezeichnung
+
Dir
-
Err
Sp
I1 (nur 3-A-Version )
I2 (nur 3-A-Version )
I3 (nur 3-A-Version )

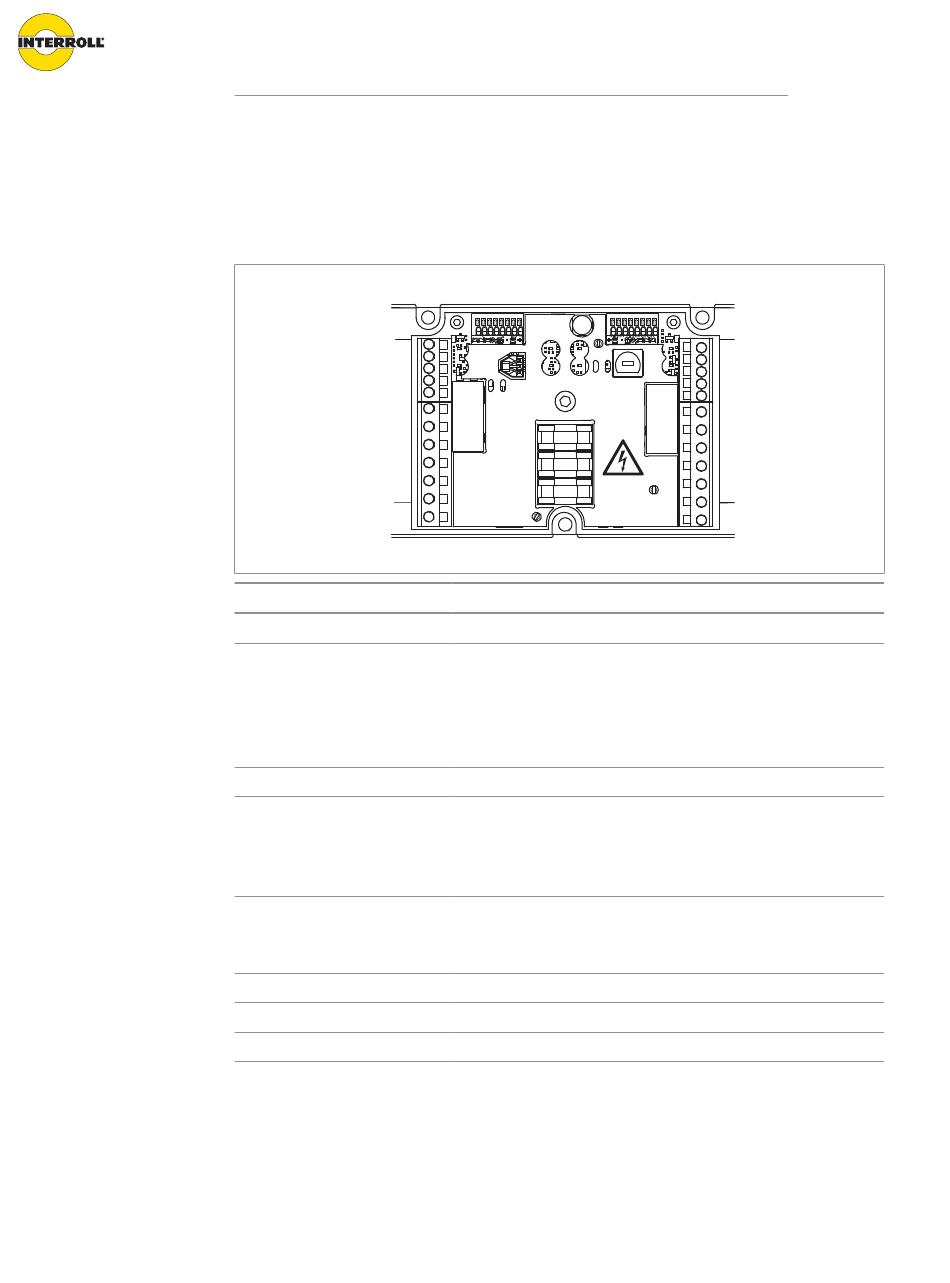

X3 und X4: Belegung von innen nach außen
X3 X4
X5
Funktion
+24 V DC Eingang
Drehrichtung:
• 0 V – 4,0 V = CCW,
gegen den Uhrzeigersinn
• 7 V – 24 V = CW,
im Uhrzeigersinn
GND
Fehlersignal:
• 24 V = High =
Motorfehler
• 0 V = Low = kein Fehler
Steuereingang:
• 0 V – 2 V = Stopp
• 8,5 V – 24 V = Start
Reserveklemme
Reserveklemme
Reserveklemme
X2
Richtung
Versorgungseingang
Eingang
Versorgungseingang
Ausgang
Eingang
Eingang
Eingang
Eingang
