Version 2 (02/2020) de
Originalbetriebsanleitung
Interroll Pallet Control PC 6000
Produktinformation
Funktionen im Überblick
• Ansteuern von zwei 400 V Interroll Pallet Drives (3 A) oder 400 V Getriebemotoren (10 A)
• Durchschleifen der Netzspannung (400 V AC) möglich (10 A - max. zwei Geräte bei S1
Betrieb)
• Integrierte Haltebremsensteuerung (24 V DC, 0,5 A je Ausgang)
• Adaptieren von Interroll RollerDrive Steuerungen möglich (MultiControl, ConveyorControl)
• Alternative Ansteuerung per SPS möglich
• Sanftanlauf und Sanftauslauf, parametrierbar
• Integrierte Strombegrenzung und Betriebsstundenzähler
• Parametrierung über USB Anschluss möglich
• Parametrierung und Fehlerquittierung mit Magnetschlüssel möglich
• Mehrere Parametersätze möglich
• Ausgabe von Fehlermeldungen über LEDs und Fehlerausgang

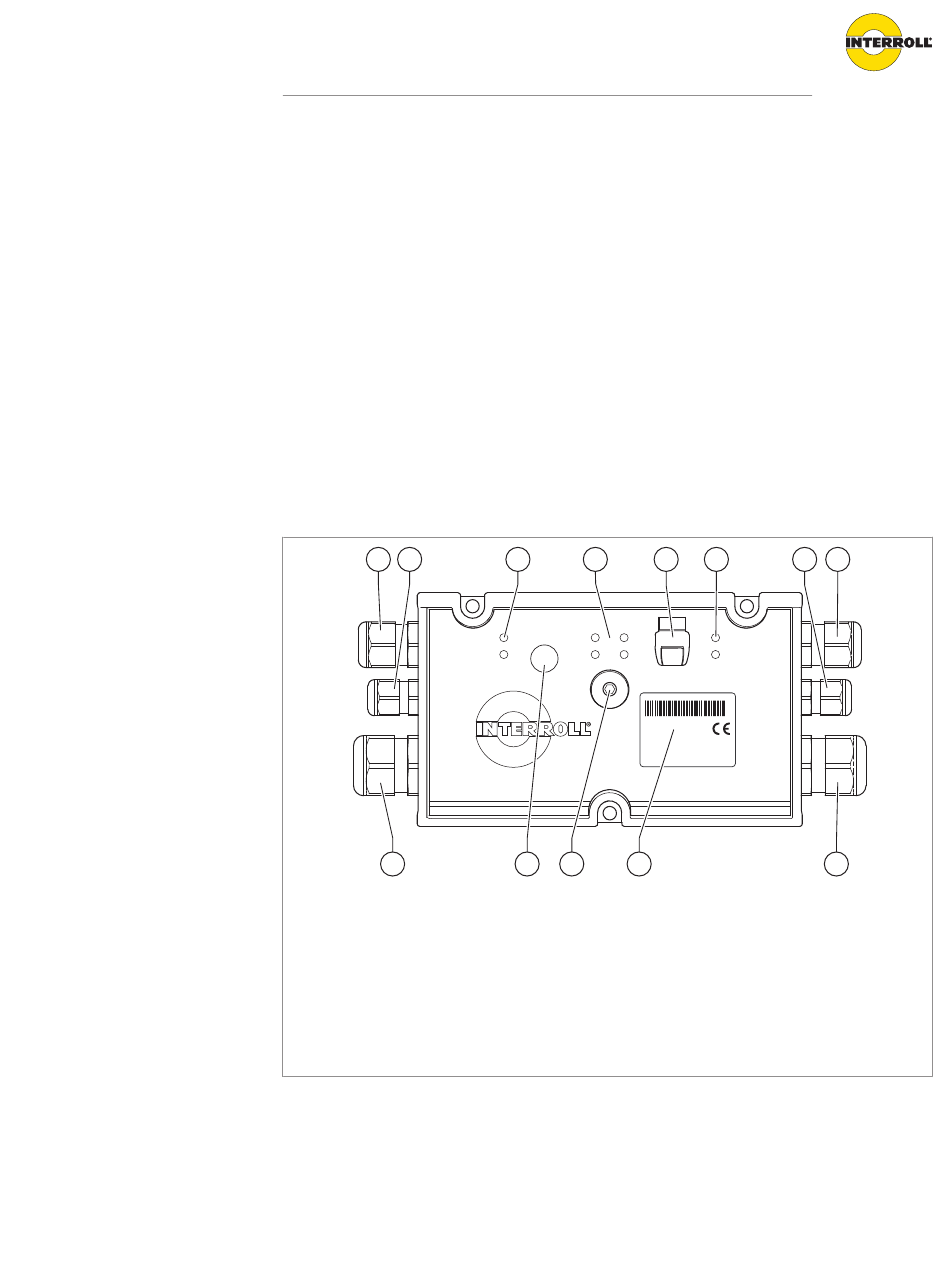

Aufbau
1
2
Pallet Drive 1
Input 1
400V
13
1
Ausgang Pallet Drive
2
Steuereingang 1
3
Status LEDs Pallet Drive 1
4
Status LEDs Pallet Control
5
USB Programmieranschluss
6
Status LEDs Pallet Drive 2
7
Steuereingang 2
3
4
24VDC
Pallet Drive 1
Status
400VAC
Modus Hold 1
Error
1112827
36/2017
Interroll
41836
www.interroll.com
In:
IP54
Pallet Control
for Pallet Drive
12
11
10
8
Ausgang Pallet Drive 2
9
400 V AC (Eingang oder Durchschleifen)
10 Typenschild
11 Gehäuseschraube M5
12 Position für Magnetsensor
13 400 V AC (Eingang oder Durchschleifen)
5
6
7
Pallet Drive 2
Pallet Drive 2
Modus Hold 2
USB
000001234
Trommelmotoren
GmbH
Hückelhoven
–
Germany
24VDC / 2A
,
3x400VAC / 3A
IEC / EN 60947
8
9
11
