Interroll Pallet Control PC 6000
Inbetriebnahme und Betrieb
LED-Anzeigen
Auf der Leiterplatte befinden sich 8 LEDs, die den aktuellen Betriebszustand anzeigen. Diese
werden über Lichtleiter zur Front übertragen. Im Fehlerfall blinken die LEDs Error und Pallet Drive.
Die Pallet Drive LED zeigt die Fehlerquelle und die Blinkfrequenz der LEDs weist auf den Fehler
hin. Weitere Informationen zur Fehlererkennung siehe "Hilfe bei Störungen", Seite 35.

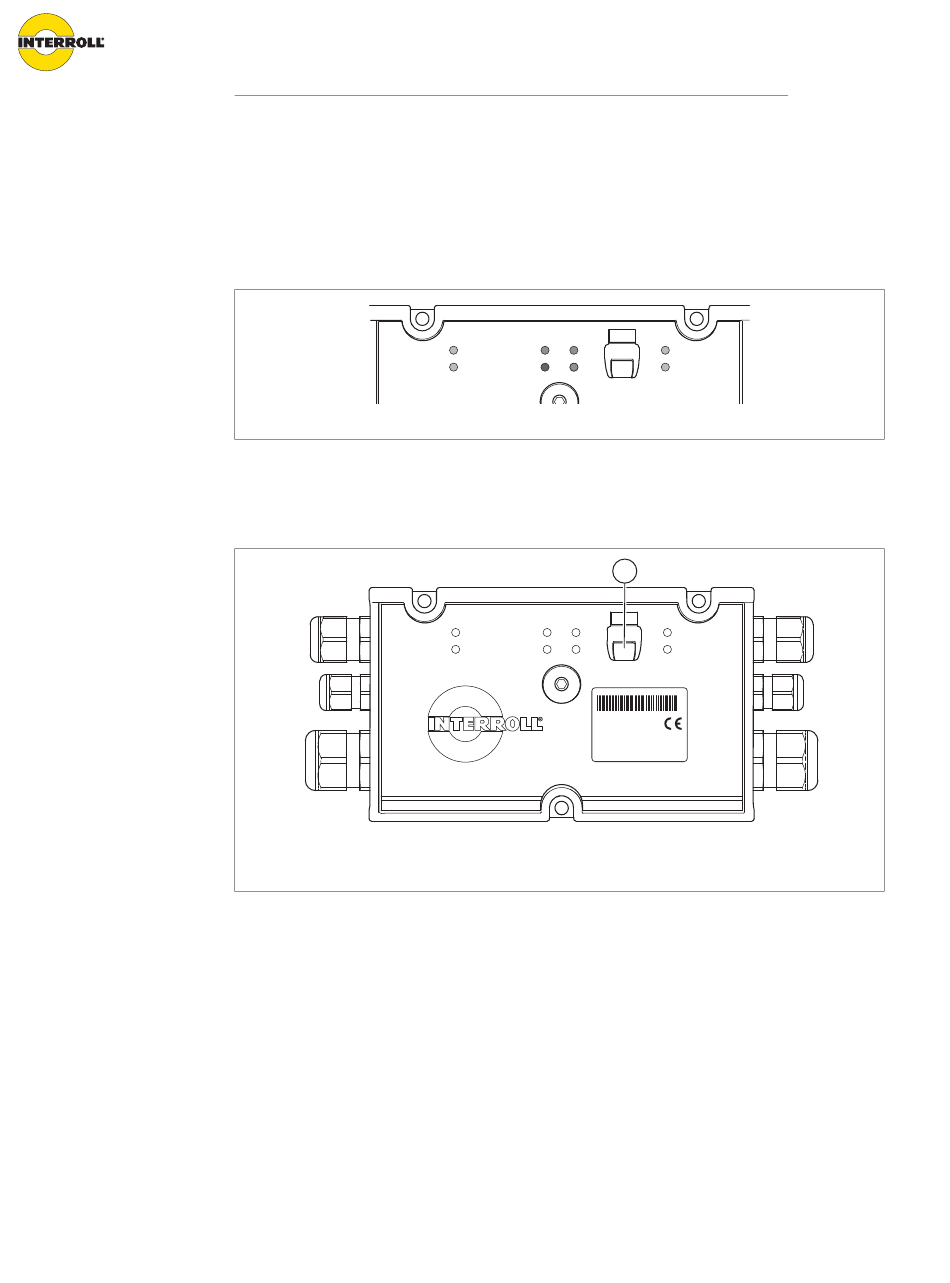

Pallet Drive 1
LEDs Pallet Control
Konfigurationsmöglichkeiten
USB-Service-Buchse
Pallet Drive 1
Input 1
400V
1
USB-Buchse
Auf der Leiterplatte befindet sich eine USB-Buchse Typ B zum Anschluss an einen Computer.
Dieser USB-Port wird zur Programmierung der Pallet Control verwendet. Er ist ohne Öffnen des
Gehäuses über eine unverlierbare Gummikappe zugänglich. Im normalen Betrieb ist die
Gummikappe zu schließen, da nur im geschlossenen Zustand die Schutzklasse IP54 eingehalten
wird.
24VDC
Pallet Drive 1
Status
400VAC
Modus Hold 1
Error
24VDC
Pallet Drive 1
Status
400VAC
Modus Hold 1
Error
Pallet Control
for Pallet Drive
Pallet Drive 2
Pallet Drive 2
Modus Hold 2
USB
1
Pallet Drive 2
Pallet Drive 2
Modus Hold 2
USB
1112827
000001234
36/2017
Interroll
Trommelmotoren
GmbH
41836
Hückelhoven
–
Germany
www.interroll.com
In:
24VDC / 2A
,
3x400VAC / 3A
IP54
IEC / EN 60947
Version 2 (02/2020) de
Originalbetriebsanleitung
