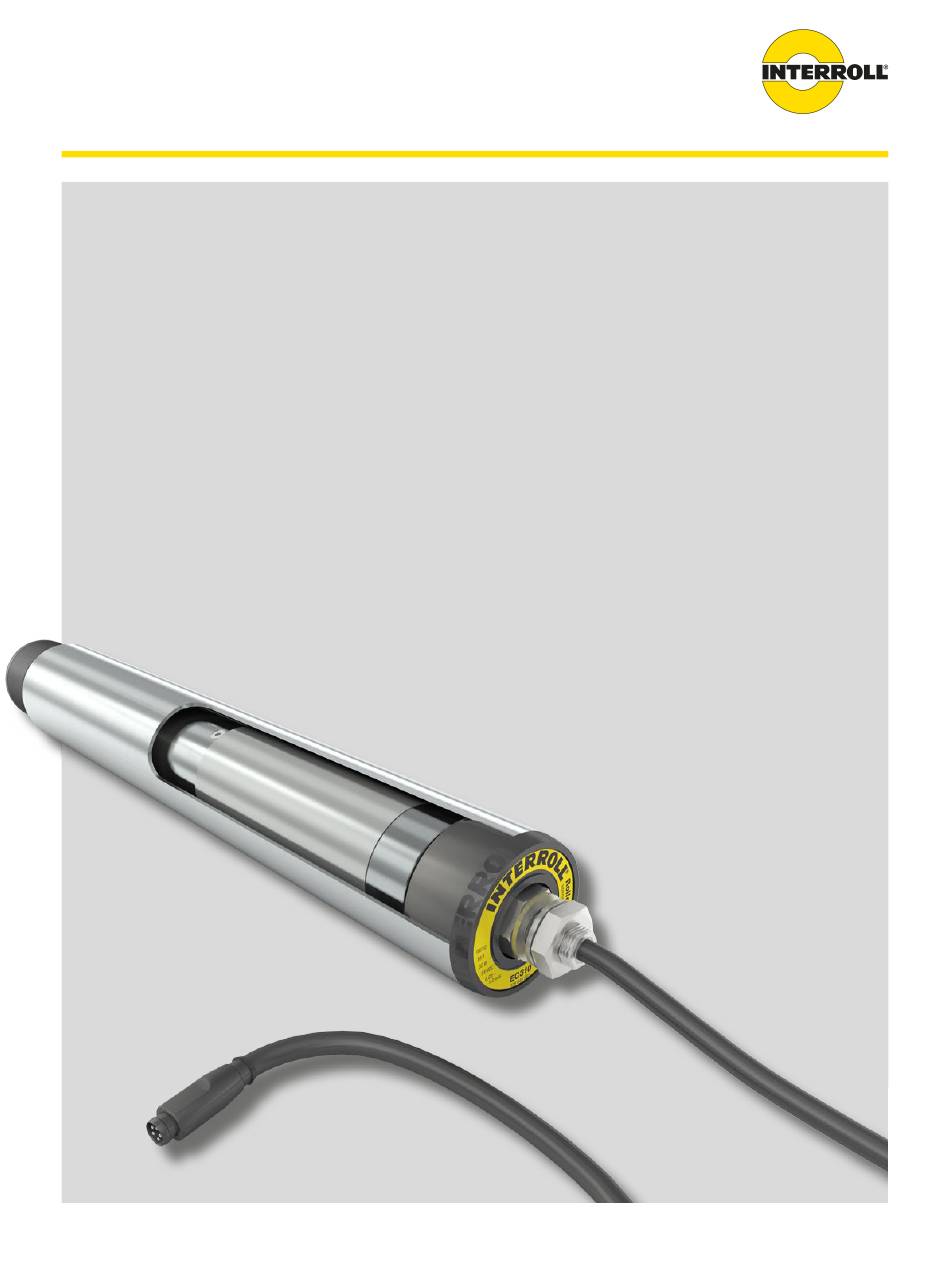

- Seite 1 INSPIRED BY EFFICIENCY Betriebsanleitung Interroll RollerDrive EC310 Interroll RollerDrive EC310 DF Interroll RollerDrive EC310 IP66...
- Seite 2 Nachbau der betreffenden Produkte. Alle in diesem Dokument enthaltenen Kennzeichen (geschützte Marken, wie Logos und geschäftliche Bezeichnungen) sind Eigentum der Interroll AG, CH oder Dritter und dürfen ohne vorherige schriftliche Einwilligung nicht verwandt, kopiert oder verbreitet werden. Online Version - nur für farblichen Druck geeignet!
-
Seite 3: Inhaltsverzeichnis
Störungen im Betrieb Wartung Unbeabsichtigtes Anlaufen Schnittstelle zu anderen Geräten Betriebsarten / Betriebsphasen Normalbetrieb Sonderbetrieb Produktinformationen Komponenten Produktbeschreibung Überlastschutz Typenschild 3.4 Produktidentifikation Technische Daten Leistungsdaten RollerDrive Steuerungen für die RollerDrive EC310 RollerDrive-Stecker Version 3.3 (04/2020) Online Original-Betriebsanleitung 3 von 42... - Seite 4 Inhalt Abmessungen der Motorachse 3.10 Abmessungen der Rollenböden der Nicht-Kabel-Seite EC310 und EC310 DF EC 310 IP66 Transport und Lagerung Transport Lagerung Montage und Installation Warnhinweise zur Montage RollerDrive einbauen Einführung der Befestigungsachse Befestigen der Nicht-Kabel-Seite Sichern der RollerDrive im Seitenprofil Montagewerkzeug (Zubehör) Warnhinweise zur Elektroinstallation Elektroinstallation Inbetriebnahme und Betrieb Warnhinweise zu Inbetriebnahme und Betrieb...
- Seite 5 Inhalt Anhang 10.1 Zubehör Interroll Steuerungen Interroll Netzteil RollerDrive Verlängerungsleitung PolyVee-Riemen PolyVee-Spannhilfsmittel PolyVee-Fingerschutz Werkzeug 10.2 Konformitätserklärung Version 3.3 (04/2020) Online Original-Betriebsanleitung 5 von 42...
- Seite 6 Version 3.3 (04/2020) Online 6 von 42 Original-Betriebsanleitung...
-
Seite 7: Zu Diesem Dokument
Für Schäden und Betriebsstörungen, die aus der Nichtbeachtung dieser Betriebsanleitung resultieren, übernimmt der Hersteller keine Haftung. Wenn Sie nach dem Lesen der Betriebsanleitung noch Fragen haben, wenden Sie sich an den Interroll Kundenservice. Ansprechpartner in Ihrer Nähe finden Sie im Internet unter www.interroll.com/contact/ Anmerkungen und Anregungen zu unseren Betriebsanleitungen unter manuals@interroll.com Version 3.3 (04/2020) Online... -
Seite 8: Warnhinweise In Diesem Dokument
Zu diesem Dokument Warnhinweise in diesem Dokument Warnhinweise werden in dem Zusammenhang genannt in dem eine Gefahr auftreten kann, auf die sich die Warnhinweise beziehen. Sie sind nach folgendem Muster aufgebaut: SIGNALWORT Art und Quelle der Gefahr Folge(n) bei Missachtung Maßnahme(n) zur Vermeidung der Gefahr ¾... -
Seite 9: Symbole
Zu diesem Dokument HINWEIS Bezeichnet eine Situation, die zu Sachschäden führen kann. Maßnahmen zur Vermeidung ¾ Symbole Dieses Zeichen weist auf nützliche und wichtige Informationen hin. ü Dieses Zeichen steht für eine Voraussetzung, die vor Montage- oder Wartungsarbeiten erfüllt sein muss. Dieses Zeichen steht für allgemeine sicherheitsbezogene Informationen. -
Seite 10: Sicherheitsbezogene Informationen
Sicherheitsbezogene Informationen Stand der Technik Die RollerDrive EC310 ist unter Berücksichtigung der geltenden Normen und dem Stand der Technik gebaut und wird betriebssicher ausgeliefert. Dennoch können bei der Verwendung Gefahren entstehen. Bei Missachtung der Hinweise in dieser Betriebsanleitung kann es zu lebensgefährlichen Verletzungen kommen! Darüber hinaus sind die für den Einsatzbereich geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen... -
Seite 11: Bestimmungswidrige Verwendung
Arbeiten einhält. Folgende Zielgruppen werden in dieser Betriebsanleitung angesprochen: Bediener Bediener sind in die Bedienung und Reinigung des Interroll Netzteils eingewiesen und befolgen die Sicherheitsvorschriften. Servicepersonal Das Servicepersonal verfügt über eine fachtechnische Ausbildung oder hat eine Schulung des Herstellers absolviert und führt die Wartungs- und Reparaturarbeiten durch. -
Seite 12: Gefahren
Sicherheitsbezogene Informationen Gefahren Hier finden Sie Informationen über verschiedene Arten von Gefahren oder Schäden, die im Zusammenhang mit dem Betrieb der RollerDrive auftreten können. Personenschäden Wartungs-, Installations- und Reparaturarbeiten am Gerät nur von autorisiertem Fachpersonal unter Einhaltung ¾ der geltenden Bestimmungen durchführen lassen. Vor dem Einschalten der RollerDrive sicherstellen, dass sich kein unbefugtes Personal in der Nähe des Förderers ¾... -
Seite 13: Wartung
Sicherheitsbezogene Informationen Wartung Da es sich um ein wartungsfreies Produkt handelt, genügt es, die RollerDrive regelmäßig auf sichtbare Schäden ¾ zu überprüfen. Die RollerDrive niemals öffnen! ¾ Unbeabsichtigtes Anlaufen Sicherstellen, dass die RollerDrive nicht unbeabsichtigt eingeschaltet werden kann, insbesondere bei Montage, ¾ bei Wartungsarbeiten und im Falle eines Fehlers. Schnittstelle zu anderen Geräten Bei der Einbindung der RollerDrive in eine Förderanlage können Gefahrenstellen entstehen. -
Seite 14: Produktinformationen

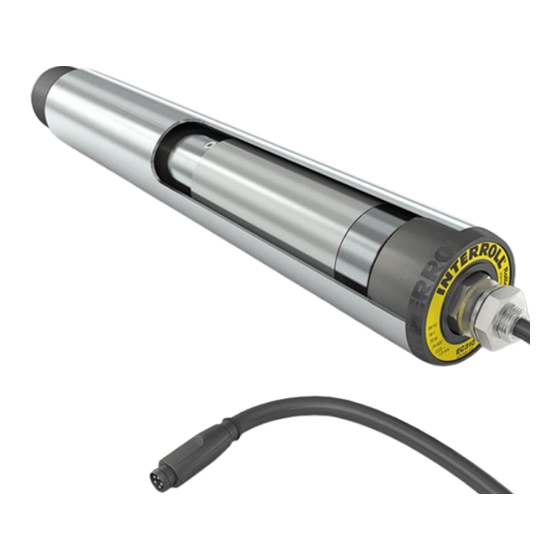

Produktinformationen Produktinformationen Komponenten 1 Rolle 4 Lagerboden mit Typenschild 2 Motor 5 Motorachse 3 Lager 6 Motorstecker mit Kabel Version 3.3 (04/2020) Online 14 von 42 Original-Betriebsanleitung... -
Seite 15: Produktbeschreibung
Produktinformationen Produktbeschreibung Die RollerDrive EC310 kann in geraden Strecken und in Kurven eingesetzt werden und sorgt für eine konstante Fördergeschwindigkeit. Motor, Motorelektronik und Getriebe sind in der RollerDrive eingebaut. Überlastschutz Das System verfügt über mehrere Systeme zum Überlastschutz: Blockiertaktung Falls die RollerDrive blockiert ist und ein Startsignal anliegt, versucht sie zehnmal alle drei Sekunden für eine Sekunde erneut zu starten. -
Seite 16: Typenschild
Produktinformationen Haltebremse (Zero Motion Hold) Die RollerDrive EC310 ist mit einer elektronischen Haltebremse ausgerüstet, die den Einsatz in Gefälle- und Steigförderern ermöglicht. Dabei wird die RollerDrive in Position gehalten wenn kein Startsignal anliegt. Bei Ausfall der Spannungsversorgung verliert die Haltebremse ihre Wirkung, da es sich nicht um eine mechanische Bremse handelt. -
Seite 17: Produktidentifikation
Produktinformationen Produktidentifikation Zur Identifizierung der RollerDrive sind folgende Angaben erforderlich: Information Möglicher Wert Eigener Wert RollerDrive Motortyp Typenschild Getriebeuntersetzung Seriennummer Rohrdurchmesser 50 mm, 51 mm Rohrmaterial Edelstahl Stahl verzinkt Stahl verchromt Aluminium Rohrüberzug PVC-Schlauch 2 mm, 5 mm PU-Schlauch 2 mm Gummierung 2 bis 5 mm Konische Elemente 1,8°, 2,2° Einbaulänge Rolle Antriebselement PolyVee-Riemen... -
Seite 18: Technische Daten
Produktinformationen Technische Daten Nennspannung 24 V DC, Schutzkleinspannung PELV Spannungsbereich 18 bis 28 V DC Leerlaufstrom 0,4 A Nennstrom Ca 2 A Anlaufstrom Ca. 4 A Schaltschwelle Signaleingang Sicher „High”: U > 7 V DC „Drehrichtung” Sicher „Low”: U < 4 V DC Mechanische Leistung 32 W Maximale Restwelligkeit der... -
Seite 19: Leistungsdaten Rollerdrive
EC310 IP66 EC310 DF Um das Auskühlen der RollerDrive EC310 DF zu verlangsamen empfehlen wir, die Spannungsversorgung der RollerDrive nicht auszuschalten. Vor dem Einlaufen können die Werte um bis zu ±20 % variieren. Nach der Einlaufphase variieren die Werte bei 95 % aller verwendeten RollerDrive nur noch im Bereich von ±10 %. -
Seite 20: Rollerdrive-Stecker
Produktinformationen RollerDrive-Stecker Farbe Funktion Wert Braun Eingang der Spannungsversorgung (+) Nennspannung: 24 V DC Spannungsbereich: 18 bis 28 V DC Weiß Eingang Drehrichtung vom Kabelende „Low” = gegen den Uhrzeigersinn der RollerDrive aus gesehen „High” = im Uhrzeigersinn Blau Masse für Spannungsversorgung und Masse Signal (-) Schwarz... -
Seite 21: Abmessungen Der Motorachse
Produktinformationen Abmessungen der Motorachse Ausführung in Schutzgrad IP54 Ausführung in Schutzgrad IP66 RL = Referenzlänge / Bestelllänge EL = Einbaulänge, lichte Weite zwischen den Seitenprofilen 3.10 Abmessungen der Rollenböden der Nicht-Kabel-Seite EC310 und EC310 DF PolyVee-Antriebskopf mit 11 mm Sechkantfederachse PolyVee-Antriebskopf mit M8 Innengewindebefestigung Rundriemen-Antriebskopf mit Rundriemen-Antriebskopf mit 11 mm Sechskantfederachse M8 Innengewindebefestigung Version 3.3 (04/2020) Online... - Seite 22 Produktinformationen 2 Sicken und Sechskantfederachse konisch 2 Sicken und M8 Innengewindebefestigung Zahnriemen-Antriebskopf mit M8 Sechskantfederachse M8 Innengewindebefestigung Innengewindebefestigung konisch Kettenrad-Antriebskopf mit M8- Innengewindebefestigung Version 3.3 (04/2020) Online 22 von 42 Original-Betriebsanleitung...
-
Seite 23: Ec 310 Ip66
Produktinformationen EC 310 IP66 2 Sicken und M8 Innengewindebefestigung M8 Innengewindebefestigung PolyVee-Antriebskopf mit M8 Innengewindebefestigung Version 3.3 (04/2020) Online Original-Betriebsanleitung 23 von 42... -
Seite 24: Transport Und Lagerung
Jede RollerDrive nach dem Transport auf sichtbare Schäden kontrollieren. ¾ Bei festgestellten Schäden beschädigte Teile fotografieren. ¾ Bei Transportschäden sofort den Spediteur beziehungsweise Interroll informieren, um eventuelle ¾ Schadensersatzansprüche nicht zu verlieren. Die RollerDrive keinen starken Temperaturschwankungen aussetzen, da dies zur Bildung von Kondenswasser ¾... -
Seite 25: Montage Und Installation
Quetschgefahr durch rotierende Teile! Nicht mit den Fingern zwischen RollerDrive und Rundriemen beziehungsweise PolyVee-Riemen greifen. ¾ Schutzeinrichtung (z. B. Interroll PolyVee-Fingerschutz) anbringen, um ein Einklemmen der Finger im PolyVee- ¾ Riemen oder Rundriemen zu vermeiden. Geeignete Warnhinweise / Piktogramme am Förderer anbringen. -
Seite 26: Rollerdrive Einbauen
Montage und Installation RollerDrive einbauen Einführung der Befestigungsachse HINWEIS Beschädigung innen liegender Teile der RollerDrive durch unsachgemäßen Umgang! Befestigungsmutter noch nicht montieren ¾ Für einen korrekten Potentialausgleich aller metallischen Elemente der Fördereinheit (RollerDrive, Seitenprofil, ¾ Stützkonstruktion,…) sorgen. Eine unsachgemäße Erdung kann zu statischer Aufladung führen, die zu einer Störung oder dem vorzeitigen Ausfall der RollerDrive und/oder der angeschlossenen Steuerung führen kann. Verpackungsmittel und Transportsicherung von der RollerDrive entfernen. ¾... -
Seite 27: Befestigen Der Nicht-Kabel
Montage und Installation Befestigen der Nicht-Kabel-Seite Nachfolgend zwei Beispiele: Einführen der Feder-Sechskantachse Die Federachse nach innen drücken und die Achse entsprechend der Öffnung im Seitenprofil ausrichten. ¾ Feder-Sechskantachse loslassen, so dass sie in die Öffnung des Seitenprofils springt. ¾ Einführen des Innengewinde-Achsbolzens Eine Unterlegscheibe auf eine M8x20-Schraube aufsetzen. ¾ Die RollerDrive entsprechend der Öffnung im Seitenprofil ausrichten und die M8-Schraube mit der ¾ Unterlegscheibe in die Öffnung einführen. Den Achsbolzen mit einem Gabelschlüssel gegen Verdrehen sichern (je nach Ausführung des Achsbolzens Schlüsselweite SW 13 mm oder SW 19 mm). Version 3.3 (04/2020) Online Original-Betriebsanleitung 27 von 42... -
Seite 28: Sichern Der Rollerdrive Im Seitenprofil
Montage und Installation Die Schraube mittels Drehmomentschlüssel mit einem Anzugsmoment von 20 Nm anziehen. ¾ Werden zur Befestigung der RollerDrive nicht die von Interroll gelieferten Teile verwendet werden, muss auf eine drehsichere Befestigung geachtet werden. Sichern der RollerDrive im Seitenprofil Auf der Befestigungsachse befindet sich nahe des Rollenbodens eine Mutter. Diese Innenmutter ist vormontiert und in... -
Seite 29: Montagewerkzeug (Zubehör)
Montage und Installation Montagewerkzeug (Zubehör) VORSICHT Quetschgefahr! Beim Einbau der RollerDrive beziehungsweise der Förderrollen können Gefahrenstellen entstehen. Da die ¾ Abstände der Rollen vom Fördergut abhängen, werden diese Gefährdungen in dieser Betriebsanleitung nicht behandelt. Zur Montage des PolyVee-Riemens empfehlen wir, das als Zubehör erhältliche PolyVee-Spannhilfsmittel zu verwenden. -
Seite 30: Warnhinweise Zur Elektroinstallation
Montage und Installation Warnhinweise zur Elektroinstallation WARNUNG Quetschgefahr durch unkontrollierten Anlauf der RollerDrive! Vor dem Anschließen der RollerDrive die Förderanlage spannungsfrei schalten und gegen unbeabsichtigtes ¾ Wiedereinschalten sichern. Version 3.3 (04/2020) Online 30 von 42 Original-Betriebsanleitung... -
Seite 31: Elektroinstallation
Den RollerDrive-Stecker an den entsprechenden Anschluss der Interroll Steuerung anschließen. ¾ Falls keine Interroll Steuerung verwendet wird, so muss ein Adapterkabel zum Anschluss der RollerDrive an die Steuerung verwendet werden (Pinbelegung siehe „RollerDrive-Stecker“ auf Seite 20). Wird der RollerDrive-Stecker abgeschnitten, erlischt die Gewährleistung! Bei der Verwendung einer Verlängerungsleitung zum Anschluss der RollerDrive darf eine Länge von... -
Seite 32: Inbetriebnahme Und Betrieb
Sicherstellen, dass durch die Schnittstellen zu anderen Komponenten keine zusätzlichen Gefahrenstellen ¾ entstehen. Sicherstellen, dass die Verdrahtung mit der Spezifikation und den gesetzlichen Vorschriften übereinstimmt. ¾ Sicherstellen, dass sich keine Personen in den Gefahrenbereichen der Förderanlage aufhalten. ¾ Alle Schutzeinrichtungen überprüfen. ¾ Informationen zur Inbetriebnahme finden Sie in der Betriebsanleitung der verwendeten Interroll Steuerung beziehungsweise der eingesetzten Motorsteuerung. Version 3.3 (04/2020) Online 32 von 42 Original-Betriebsanleitung... -
Seite 33: Betrieb
Inbetriebnahme und Betrieb Betrieb Prüfung vor jeder Inbetriebnahme Sicherstellen, dass sich keine Personen in den Gefahrenbereichen der Förderanlage aufhalten. ¾ Sicherstellen, dass die RollerDrive nicht blockiert ist. ¾ RollerDrive auf sichtbare Schäden kontrollieren. ¾ Alle Schutzeinrichtungen überprüfen. ¾ Auflegen des Fördergutes genau spezifizieren und überwachen. ¾ Umgebungsbedingungen beim Betrieb beachten (siehe „Technische Daten“... -
Seite 34: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung WARNUNG Verletzungsgefahr durch unsachgemäßen Umgang! Wartungs- und Reinigungsarbeiten nur von autorisiertem und unterwiesenem (Fach)Personal durchführen ¾ lassen. Wartungs- und Reinigungsarbeiten nur in stromlosem Zustand durchführen. Die RollerDrive spannungsfrei ¾ schalten und gegen unbeabsichtigtes Wiedereinschalten sichern. Hinweisschilder aufstellen, die anzeigen, dass Wartungs- oder Reinigungsarbeiten durchgeführt werden. -
Seite 35: Reinigung
Wartung und Reinigung Reinigung Fremdstoffe und grobe Verschmutzungen von der Rollenoberfläche entfernen. ¾ Leichtere Verschmutzungen mit einem feuchten Tuch entfernen. ¾ Kein scharfkantiges Werkzeug zur Reinigung der RollerDrive verwenden. ¾ Version 3.3 (04/2020) Online Original-Betriebsanleitung 35 von 42... -
Seite 36: Hilfe Bei Störungen
Richtung oder mit einer falschen und Drehrichtung nicht korrekt ändern. Geschwindigkeit. Falscher Drehzahl- Sollwertspannung prüfen. Spannungssollwert, falls die RollerDrive nicht mit einer Interroll- Steuerung betrieben wird. Unübliche Geräusche aus der Motor oder Getriebe beschädigt. RollerDrive austauschen. RollerDrive. Betrieb der RollerDrive RollerDrive-Kabel beschädigt. -
Seite 37: Außerbetriebnahme Und Entsorgung
Außerbetriebnahme und Entsorgung Außerbetriebnahme und Entsorgung VORSICHT Verletzungsgefahr durch unsachgemäßen Umgang! Außerbetriebnahme nur von autorisiertem Fachpersonal durchführen lassen. ¾ Die RollerDrive nur in stromlosem Zustand außer Betrieb nehmen. ¾ Die RollerDrive spannungsfrei schalten und gegen unbeabsichtigtes Wiedereinschalten sichern. ¾ Außerbetriebnahme RollerDrive-Kabel von der Steuerung trennen. -
Seite 38: Anhang Zubehör
Anhang Anhang 10.1 Zubehör Interroll Steuerungen Artikel Artikelnummer DriveControl 20 S-1001415 DriveControl 54 S-1001416 Zone Control S-1004023 ConveyorControl GatewayControl PROFIBUS S-1004026 GatewayControl PROFINET S-1000275 GatewayControl Ethernet/IP S-1001732 CentralControl S-1004027 SegmentControl S-1004024 ComControl S-1004025 MultiControl S-1101834 Interroll Netzteil Artikel Artikelnummer PowerControl S-1004029 RollerDrive Verlängerungsleitung... -
Seite 39: Polyvee-Riemen
Anhang PolyVee-Riemen Anzahl Rollen- Max. Förder- Artikelnummer Riemenbezeichnung Rippen teilungen gutgewicht kg +/- 1 mm S-1111211 S-1111217 S-1111220 S-1111222 S-1111224 S-1111216 S-1111219 S-1111221 S-1111223 S-1111225 PolyVee-Spannhilfsmittel Artikel Artikelnummer PolyVee-Spannhilfsmittel S-1101272 PolyVee-Fingerschutz Artikel Artikelnummer Rollenteilung 75 mm S-8863 Rollenteilung 100 mm S-8864 Werkzeug Artikel Artikelnummer Befestigungsnuss... -
Seite 40: Konformitätserklärung
Höferhof 16 D-42929 Wermelskirchen Deutschland der „unvollständigen Maschine” • RollerDrive EC310, RollerDrive EC310 DF, RollerDrive EC310 IP66 deren Übereinstimmung mit den einschlägigen Bestimmungen und die damit verbundene CE - Kennzeichnung gemäß den o.a. Richtlinien. Liste der angewandten harmonisierten Normen: EN ISO 12100:2010 EN 61800-3:2004 + A1:2012 Einbauerklärung... - Seite 41 Notizen Version 3.3 (04/2020) Online Original-Betriebsanleitung 41 von 42...
- Seite 42 INSPIRED BY EFFICIENCY © 2020 INTERROLL...
