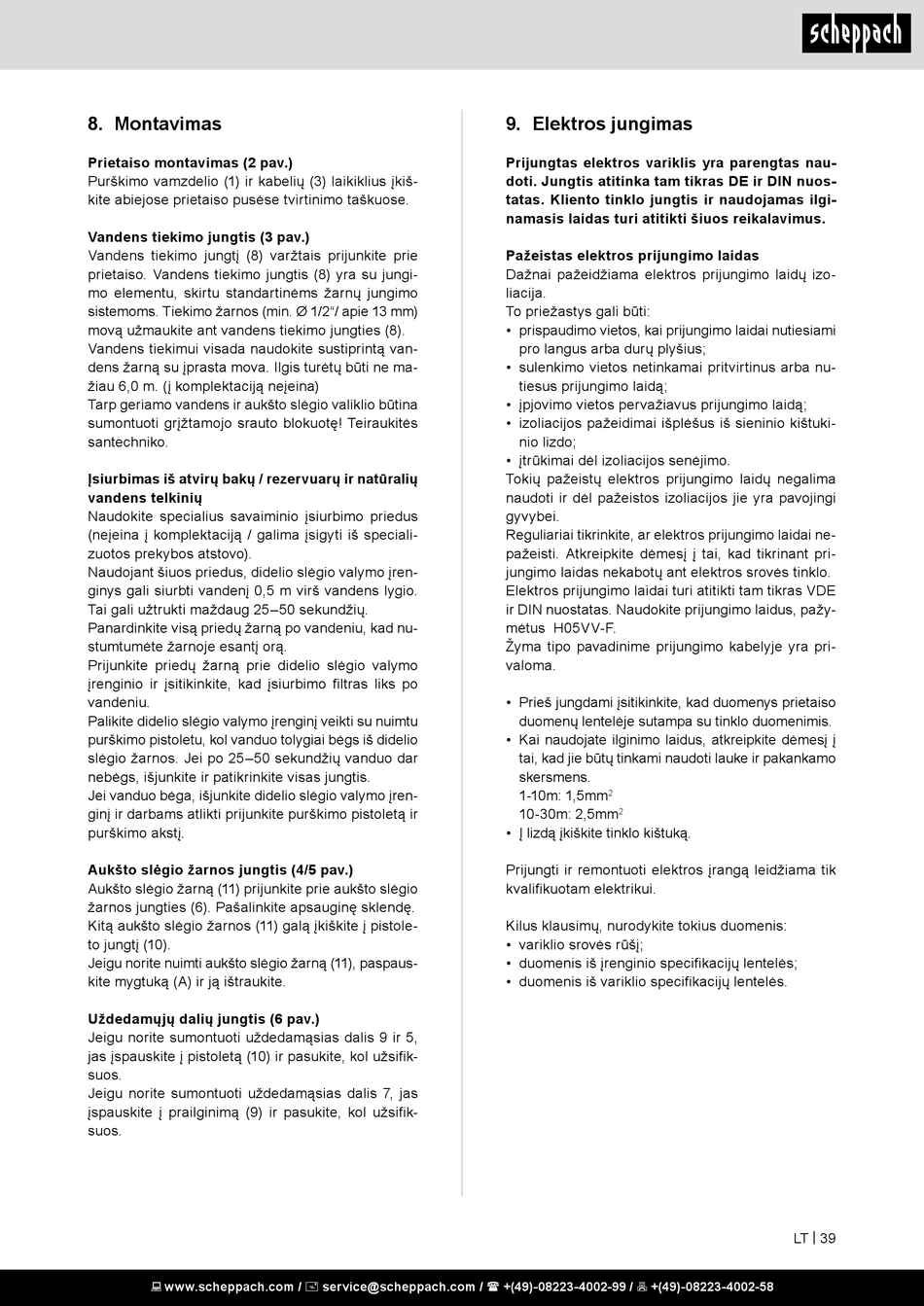

8. Montavimas

Prietaiso montavimas (2 pav.)
Purškimo vamzdelio (1) ir kabelių (3) laikiklius įkiš-
kite abiejose prietaiso pusėse tvirtinimo taškuose.
Vandens tiekimo jungtis (3 pav.)
Vandens tiekimo jungtį (8) varžtais prijunkite prie
prietaiso. Vandens tiekimo jungtis (8) yra su jungi-
mo elementu, skirtu standartinėms žarnų jungimo
sistemoms. Tiekimo žarnos (min. Ø 1/2"/ apie 13 mm)
movą užmaukite ant vandens tiekimo jungties (8).
Vandens tiekimui visada naudokite sustiprintą van-
dens žarną su įprasta mova. Ilgis turėtų būti ne ma-
žiau 6,0 m. (į komplektaciją neįeina)
Tarp geriamo vandens ir aukšto slėgio valiklio būtina
sumontuoti grįžtamojo srauto blokuotę! Teiraukitės
santechniko.
Įsiurbimas iš atvirų bakų / rezervuarų ir natūralių
vandens telkinių
Naudokite specialius savaiminio įsiurbimo priedus
(neįeina į komplektaciją / galima įsigyti iš speciali-
zuotos prekybos atstovo).
Naudojant šiuos priedus, didelio slėgio valymo įren-
ginys gali siurbti vandenį 0,5 m virš vandens lygio.
Tai gali užtrukti maždaug 25–50 sekundžių.
Panardinkite visą priedų žarną po vandeniu, kad nu-
stumtumėte žarnoje esantį orą.
Prijunkite priedų žarną prie didelio slėgio valymo
įrenginio ir įsitikinkite, kad įsiurbimo filtras liks po
vandeniu.
Palikite didelio slėgio valymo įrenginį veikti su nuimtu
purškimo pistoletu, kol vanduo tolygiai bėgs iš didelio
slėgio žarnos. Jei po 25–50 sekundžių vanduo dar
nebėgs, išjunkite ir patikrinkite visas jungtis.
Jei vanduo bėga, išjunkite didelio slėgio valymo įren-
ginį ir darbams atlikti prijunkite purškimo pistoletą ir
purškimo akstį.
Aukšto slėgio žarnos jungtis (4/5 pav.)
Aukšto slėgio žarną (11) prijunkite prie aukšto slėgio
žarnos jungties (6). Pašalinkite apsauginę sklendę.
Kitą aukšto slėgio žarnos (11) galą įkiškite į pistole-
to jungtį (10).
Jeigu norite nuimti aukšto slėgio žarną (11), paspaus-
kite mygtuką (A) ir ją ištraukite.
Uždedamųjų dalių jungtis (6 pav.)
Jeigu norite sumontuoti uždedamąsias dalis 9 ir 5,
jas įspauskite į pistoletą (10) ir pasukite, kol užsifik-
suos.
Jeigu norite sumontuoti uždedamąsias dalis 7, jas
įspauskite į prailginimą (9) ir pasukite, kol užsifik-
suos.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

9. Elektros jungimas

Prijungtas elektros variklis yra parengtas nau-
doti. Jungtis atitinka tam tikras DE ir DIN nuos-
tatas. Kliento tinklo jungtis ir naudojamas ilgi-
namasis laidas turi atitikti šiuos reikalavimus.
Pažeistas elektros prijungimo laidas
Dažnai pažeidžiama elektros prijungimo laidų izo-
liacija.
To priežastys gali būti:
• prispaudimo vietos, kai prijungimo laidai nutiesiami
pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nu-
tiesus prijungimo laidą;
• įpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištuki-
nio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima
naudoti ir dėl pažeistos izoliacijos jie yra pavojingi
gyvybei.
Reguliariai tikrinkite, ar elektros prijungimo laidai ne-
pažeisti. Atkreipkite dėmesį į tai, kad tikrinant pri-
jungimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE
ir DIN nuostatas. Naudokite prijungimo laidus, pažy-
mėtus H05VV-F.
Žyma tipo pavadinime prijungimo kabelyje yra pri-
valoma.
• Prieš jungdami įsitikinkite, kad duomenys prietaiso
duomenų lentelėje sutampa su tinklo duomenimis.
• Kai naudojate ilginimo laidus, atkreipkite dėmesį į
tai, kad jie būtų tinkami naudoti lauke ir pakankamo
skersmens.
1-10m: 1,5mm
2
10-30m: 2,5mm
2
• Į lizdą įkiškite tinklo kištuką.
Prijungti ir remontuoti elektros įrangą leidžiama tik
kvalifikuotam elektrikui.
Kilus klausimų, nurodykite tokius duomenis:
• variklio srovės rūšį;
• duomenis iš įrenginio specifikacijų lentelės;
• duomenis iš variklio specifikacijų lentelės.
