Caractéristiques - Vimar Well-contact Plus 01581 Handbuch

Well-contact Plus
01581-01586
01581 - Appareil de commande domotique à quatre boutons et actionneur
avec sortie à relais NO 16 A 120-240 V~ 50/60 Hz, standard KNX, localisation
dans l'obscurité par leds RGB avec réglage de l'intensité, à compléter avec
des demi-touches interchangeables 1 ou 2 modules Eikon, Arké ou Plana - 2
modules.
01586 - Appareil de commande domotique à six boutons et actionneur avec
sortie à relais NO 16 A 120-240 V~ 50/60 Hz, standard KNX, localisation dans
l'obscurité par leds RGB avec réglage de l'intensité, à compléter avec des
demi-touches interchangeables 1 ou 2 modules Eikon, Arké ou Plana - 3
modules.
Le dispositif est équipé de boutons indépendants qui peuvent être utilisés pour les commandes
de ON/OFF, contrôle des stores et réglage de l'éclairage. Comprend un actionneur à relais pour
la commande de l'éclairage et des leds RGB dont la couleur est configurable.
CARACTÉRISTIQUES.
• Tension nominale d'alimentation BUS : 30 Vcc SELV
• Absorption du bus : 7,5 mA
• LED rouge et bouton de configuration
• Sortie à relais (C, NO) pour la commande d'éclairage.
• Température de fonctionnement : -5 °C ÷ +45 °C (usage intérieur)
• Indice de protection : IP20
• Art. 01581 :
- 4 boutons indépendants
- 4 leds RGB avec couleur configurable
• Art. 01586 :
- 6 boutons indépendants
- 6 leds RGB avec couleur configurable
CHARGES COMMANDÉES
• Sortie à relais (charges commandées à 120 - 240 V~, contact NO) :
- charges résistives : 16 A (20 000 cycles) ;
- lampes à incandescence : 8 A (20 000 cycles) ;
- lampes fluorescentes : 0,5 A (20 000 cycles) ;
- lampes à économie d'énergie
- lampes à leds : 100 W-240 V~, 30 W-120 V~ (20 000 cycles) ;
- transformateurs électroniques : 4 A (20 000 cycles) ;
- moteurs cos ø 0,6 : 3,5 A (100 000 cycles).
FONCTIONNEMENT.
Le dispositif peut fonctionner selon les deux modalités suivantes :
• Fonctions avec boutons indépendants :
- Envoi des commandes ON, OFF, ON temporisé et forçage
- Switch ON et OFF en montée et en descente
- Rappel du scénario en appuyant rapidement sur le bouton, rappel d'un deuxième scénario
ou mémorisation du scénario en gardant le doigt sur le bouton
- Envoi d'une ou de deux valeurs en appuyant rapidement ou en gardant le doigt sur le
bouton
- Commande store
- Commande variateur
- Toggle
• Fonctions pouvant être réalisées par les touches avec 2 canaux associés :
- Switch ON et OFF
- Commande variateur
- Commande stores
Pour ces trois fonctions, il est possible d'inverser le sens des commandes.
Pour les leds RGB, il est possible de définir :
- La couleur de chaque led à partir d'une liste ou en configurant les coordonnées RGB à
travers le logiciel ETS
- La luminosité ou le clignotement, toujours à travers le logiciel ETS
La sortie à relais peut être utilisée selon les deux modalités suivantes :
• Commutateur :
- Possibilité de définir l'état par défaut de la sortie : normalement ouverte ou fermée
- Réglage du retard à l'activation et à la désactivation
- Possibilité de bloquer la sortie pour des opérations de maintenance
- Possibilité de forcer l'état de la sortie
- Réglage des logiques
- Possibilité de définir le comportement au power-up et au power-down
- Mémorisation et rappel scénario
• Éclairage escalier :
- Possibilité de définir la sortie comme NO ou NF
- Réglage du temps d'activation
- Possibilité de bloquer la sortie pour des opérations de maintenance
- Définition du temps de préavis
- Possibilité de forcer l'état de la sortie
49401158A0 04 1810
: 100 W-240 V~, 30 W-120 V~ (20 000 cycles) ;

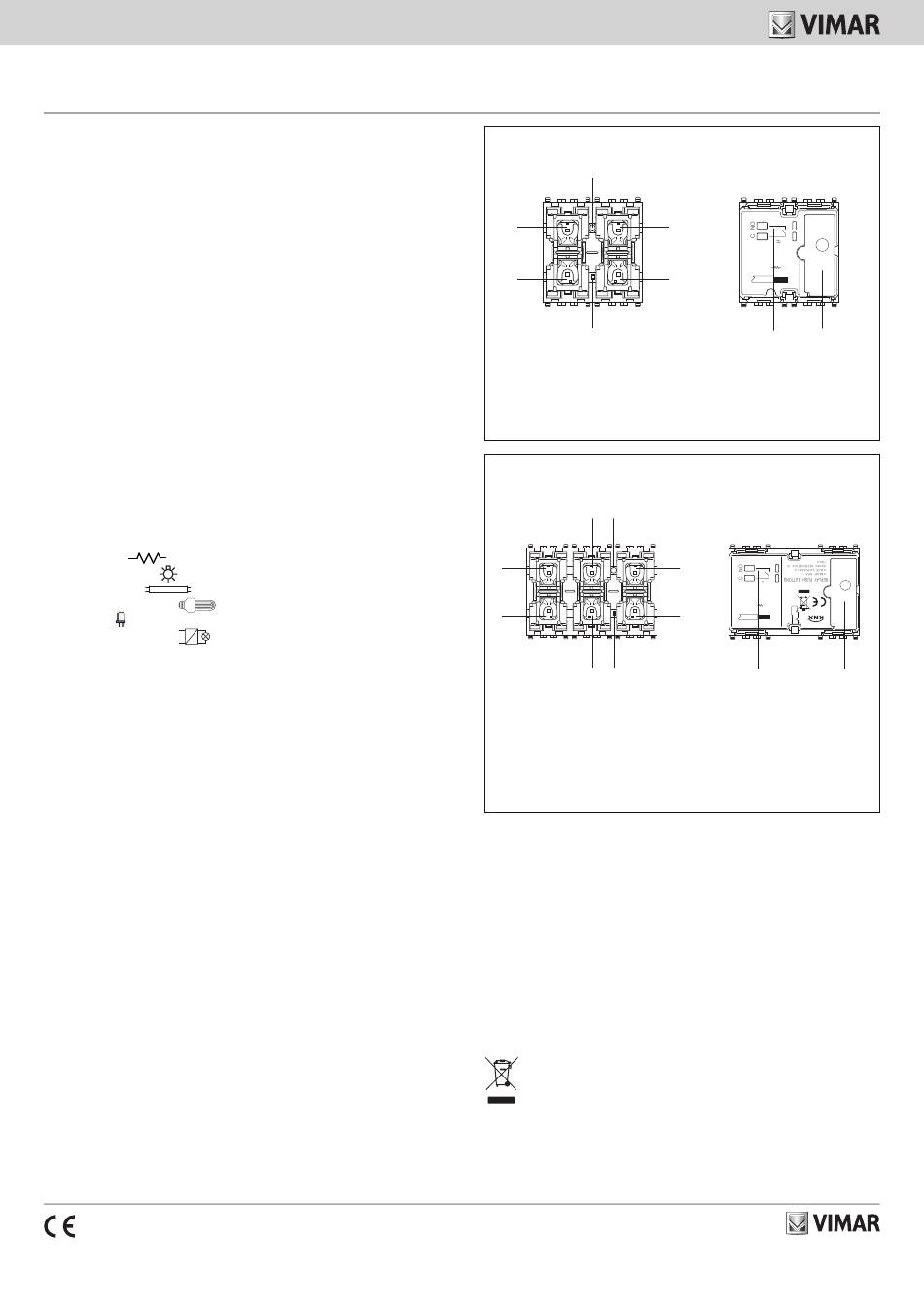

01581 - VUES DE FACE ET ARRIÈRE
Bouton de configuration
A
B
Led
Légende :
A : Bouton 1
B : Bouton 2
C : Bouton 3
D : Bouton 4
01586 - VUES DE FACE ET ARRIÈRE
Bouton de
configuration
C
A
B
D Led
Légende :
A : Bouton 1
B : Bouton 2
C : Bouton 3
D : Bouton 4
E : Bouton 5
F : Bouton 6
- Possibilité de définir le comportement au power-up et au power-down
- Possibilité de définir l'extinction de la sortie à la suite d'un message reçu par le bus
CONFIGURATION.
Le dispositif, l'adresse physique, les paramètres doivent être configurés avec le logiciel ETS.
Tous les databank ETS à jour peuvent être téléchargés dans la section « Logiciel » du site
www.vimar.com.
CONSIGNES D'INSTALLATION
L'installation doit être confiée à des techniciens qualifiés et exécutée conformément aux dispo-
sitions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Le
circuit d'alimentation de la sortie à relais doit être protégé contre les surcharges par un dispo-
sitif, un fusible ou un interrupteur automatique, avec courant nominal ne dépassant pas 16 A.
CONFORMITÉ AUX NORMES.
Directive BT Directive CEM. Normes EN 60669-2-5, EN 50491.
DEEE - Informations destinées aux utilisateurs
Le symbole du caisson barre, la ou il est reporte sur l'appareil ou l'emballage, indi-
que que le produit en fin de vie doit etre collecte separement des autres dechets. Au
terme de la duree de vie du produit, l'utilisateur devra se charger de le remettre a un
centre de collecte separee ou bien au revendeur lors de l'achat d'un nouveau produ-
it. Il est possible de remettre gratuitement, sans obligation d'achat, les produits a eli-
miner de dimensions inferieures a 25 cm aux revendeurs dont la surface de vente est
d'au moins 400 m . La collecte separee appropriee pour l'envoi successif de l'appareil
2
en fin de vie au recyclage, au traitement et a l'elimination dans le respect de l'envi-
ronnement contribue a eviter les effets negatifs sur l'environnement et sur la sante et
favorise le reemploi et/ou le recyclage des materiaux dont l'appareil est compose.
C
120-240V~ 50/60 Hz
16A
D 6 mm
Bornes
Relais
NO, F
BUS 30 V
E
120-240V~ 50/60 Hz
16A
F
6 mm
Relais Bornes
NO, F
BUS 30 V
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
