Well-contact Plus
01581-01586
01581 - Συσκευή ελέγχου οικιακού αυτοματισμού τεσσάρων πλήκτρων και
εκκινητή με έξοδο με ρελέ NO 16 A 120-240 V~ 50/60 Hz, βάσει προτύπου
KNX, δυνατότητα εντοπισμού στο σκοτάδι, με λυχνία LED RGB και ρύθμι-
ση έντασης, συμπληρώνεται με εναλλάξιμα μισά πλήκτρα 1 ή 2 μονάδων
Eikon, Arké ή Plana - 2 μονάδων.
01586 - Συσκευή ελέγχου οικιακού αυτοματισμού έξι πλήκτρων και εκκινητή
με έξοδο με ρελέ NO 16 A 120-240 V~ 50/60 Hz, βάσει προτύπου KNX, δυνα-
τότητα εντοπισμού στο σκοτάδι, με λυχνία LED RGB και ρύθμιση έντασης,
συμπληρώνεται με εναλλάξιμα μισά πλήκτρα 1 ή 2 μονάδων Eikon, Arké
ή Plana - 3 μονάδων.
Ο μηχανισμός διαθέτει ανεξάρτητα πλήκτρα που μπορούν να χρησιμοποιηθούν για εντολές
ενεργοποίησης/απενεργοποίησης, έλεγχο ρολών και ρύθμιση των φώτων. Διαθέτει εκκινητή με
ρελέ για τον έλεγχο των φώτων. Υπάρχουν επίσης λυχνίες LED RGB με διαμορφώσιμο χρώμα.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστική τάση τροφοδοσίας BUS: 30 V d.c. SELV
• Απορρόφηση από το bus: 7,5 mA
• Κόκκινη λυχνία LED και πλήκτρο διαμόρφωσης
• Έξοδος με ρελέ (C, NO) για τον έλεγχο φώτων
• Θερμοκρασία λειτουργίας: -5°C ÷ +45°C (εσωτερική χρήση)
• Βαθμός προστασίας: IP20
• Κωδ. 01581:
- 4 ανεξάρτητα πλήκτρα
- 4 λυχνίες LED RGB με διαμορφώσιμο χρώμα
• Κωδ. 01586:
- 6 ανεξάρτητα πλήκτρα
- 6 λυχνίες LED RGB με διαμορφώσιμο χρώμα
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Έξοδος με ρελέ (ελεγχόμενα φορτία στα 120 - 240 V~, επαφή NO):
- ωμικά φορτία : 16 A (20.000 κύκλοι),
- λαμπτήρες πυρακτώσεως : 8 A (20.000 κύκλοι),
- λαμπτήρες φθορισμού : 0,5 A (20.000 κύκλοι),
- λαμπτήρες εξοικονόμησης ενέργειας
- λαμπτήρες LED : 100 W-240 V~, 30 W-120 V~ (20.000 κύκλοι),
- ηλεκτρονικοί μετασχηματιστές : 4 A (20.000 κύκλοι),
- κινητήρες cos ø 0,6: 3,5 A (100.000 κύκλοι).
ΛΕΙΤΟΥΡΓΙΑ.
Ο μηχανισμός μπορεί να χρησιμοποιηθεί στις δύο παρακάτω λειτουργίες:
• Λειτουργίες με ανεξάρτητα πλήκτρα:
- Αποστολή εντολών ενεργοποίησης, απενεργοποίησης, χρονικά προγραμματισμένης
ενεργοποίησης και υποχρεωτικής ρύθμισης
- Ενεργοποίηση και απενεργοποίηση στο μέτωπο ανόδου και καθόδου
- Ανάκληση σεναρίου με στιγμιαίο πάτημα του πλήκτρου, ανάκληση δεύτερου σεναρίου ή
αποθήκευση σεναρίου με παρατεταμένο πάτημα
- Αποστολή ενός ή δύο τιμών με στιγμιαίο ή παρατεταμένο πάτημα του πλήκτρου
- Έλεγχος ρολών
- Έλεγχος dimmer
- Εναλλαγή
• Λειτουργίες που μπορούν να εκτελεστούν από τα πλήκτρα με 2 αντιστοιχισμένα
κανάλια:
- Ενεργοποίηση και απενεργοποίηση
- Έλεγχος dimmer
- Έλεγχος ρολών
Και για τις τρεις λειτουργίες μπορείτε να αντιστρέψετε τη φορά των εντολών.
Για τις λυχνίες LED RGB, μπορείτε να ρυθμίσετε:
- Το χρώμα κάθε λυχνίας LED επιλέγοντάς το από μια λίστα ή ρυθμίζοντας τις συντεταγμέ-
νες RGB μέσω του λογισμικού ETS
- Τη φωτεινότητα ή την αναλαμπή πάντα μέσω του λογισμικού ETS
Η έξοδος με ρελέ μπορεί να χρησιμοποιηθεί στις δύο παρακάτω λειτουργίες:
• Μεταγωγέας:
- Δυνατότητα ρύθμισης της προεπιλεγμένης κατάστασης της εξόδου: κανονικά ανοικτή ή
κλειστή
- Ρύθμιση καθυστέρησης ενεργοποίησης και απενεργοποίησης
- Δυνατότητα ασφάλισης της εξόδου για διαδικασίες συντήρησης
- Δυνατότητα υποχρεωτικής ρύθμισης της κατάστασης της εξόδου
- Λογικές ρυθμίσεις
- Δυνατότητα ρύθμισης της συμπεριφοράς κατά την ενεργοποίηση και την απενεργοποίηση
- Αποθήκευση και ανάκληση σεναρίου
• Φως κλιμακοστασίου:
- Δυνατότητα ρύθμισης της εξόδου ως NO ή NC
- Ρύθμιση του χρόνου ενεργοποίησης
- Δυνατότητα ασφάλισης της εξόδου για διαδικασίες συντήρησης
49401158A0 04 1810
: 100 W-240 V~, 30 W-120 V~ (20.000 κύκλοι),

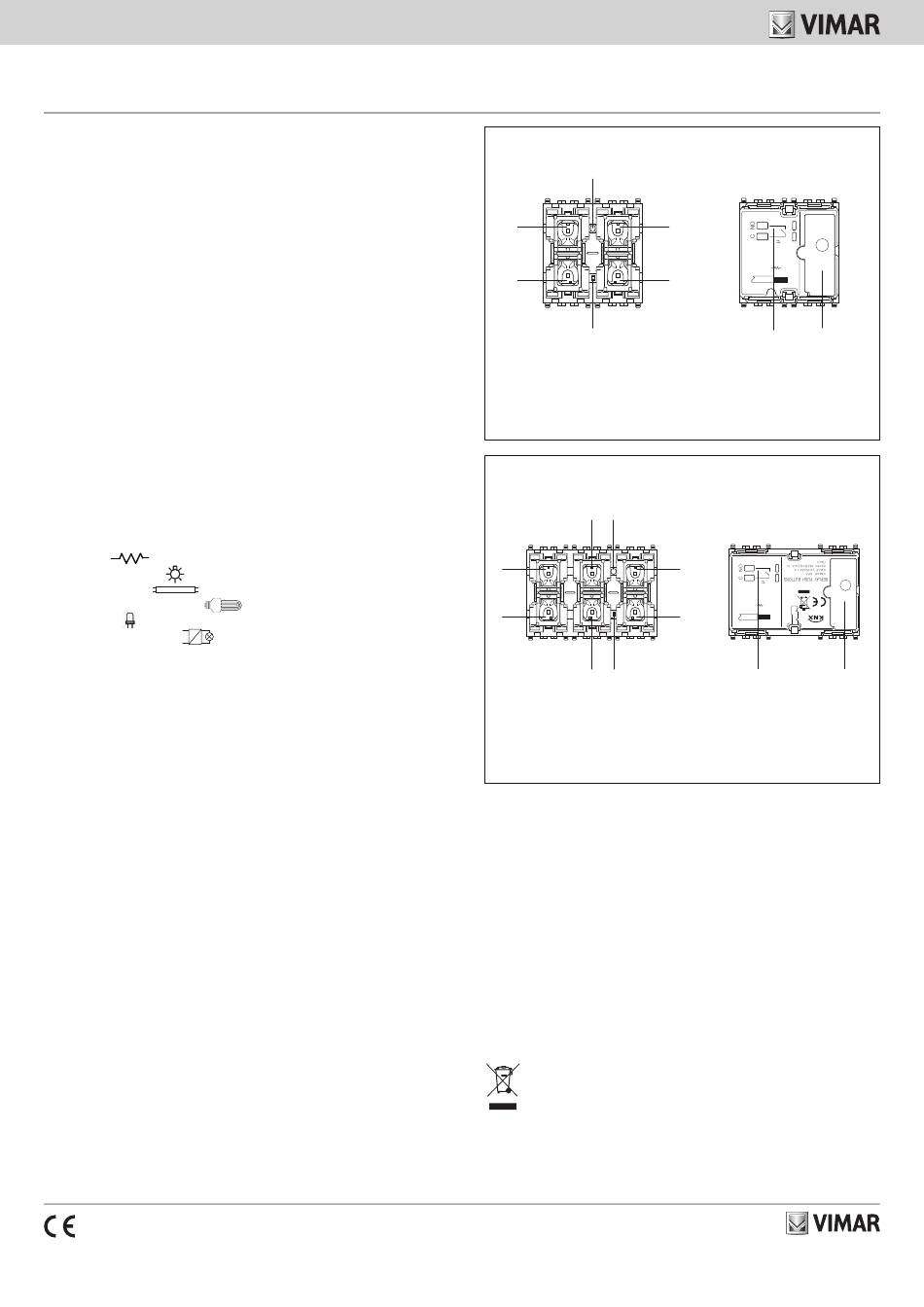

01581 - ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
Πλήκτρο διαμόρφωσης
A
B
Λυχνία led
Λεζάντα:
A: Πλήκτρο 1
B: Πλήκτρο 2
C: Πλήκτρο 3
D: Πλήκτρο 4
01586 - ΜΠΡΟΣΤΙΝΗ ΚΑΙ ΠΙΣΩ ΠΛΕΥΡΑ
Πλήκτρο
C διαμόρφωσης
A
B
D Λυχνία led
Λεζάντα:
A: Πλήκτρο 1 D: Πλήκτρο 4
B: Πλήκτρο 2 E: Πλήκτρο 5
C: Πλήκτρο 3 F: Πλήκτρο 6
- Ρύθμιση χρόνου προειδοποίησης
- Δυνατότητα υποχρεωτικής ρύθμισης της κατάστασης της εξόδου
- Δυνατότητα ρύθμισης της συμπεριφοράς κατά την ενεργοποίηση και την απενεργοποίηση
- Δυνατότητα ρύθμισης της απενεργοποίησης της εξόδου μετά από λήψη μηνύματος από το bus
ΔΙΑΜΟΡΦΩΣΗ.
Η διαμόρφωση του μηχανισμού, της διεύθυνσης και των παραμέτρων πραγματοποιείται
μέσω του λογισμικού ETS. Είναι δυνατή η λήψη όλων των ενημερωμένων βάσεων δεδομέ-
νων ETS από την περιοχή «Λογισμικό» στην ιστοσελίδα www.vimar.com.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με
τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύ-
ουν στη χώρα όπου εγκαθίστανται τα προϊόντα. Το κύκλωμα τροφοδοσίας της εξόδου με
ρελέ πρέπει να προστατεύεται από υπερφορτώσεις με ασφάλεια ή αυτόματο διακόπτη με
ονομαστικό ρεύμα που δε θα υπερβαίνει τα 16 A.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία BT. Οδηγία EMC. Πρότυπα EN 60669-2-5, EN 50491.
ΑΗΗΕ - Πληροφορίες για τους χρήστες
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή
στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να
συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να
αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το
παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης
με επιφάνεια πωλήσεων τουλάχιστον 400 m
υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με δι- αστάσεις μικρότερες
από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη
διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής,
συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και προωθεί
την επαναχρησιμοποίηση ή/και ανακύ- κλωση των υλικών από τα οποία αποτελείται η συσκευή.
C
120-240V~ 50/60 Hz
16A
D 6 mm
Επαφές
Ρελέ
NO, C κλέμας
BUS 30 V
E
120-240V~ 50/60 Hz
16A
F
6 mm
Ρελέ Επαφές
NO, C
κλέμας
BUS 30 V
2 μπορεί να παραδοθεί δωρεάν, χωρίς καμία
