01480 - Apparecchio di comando per domotica a quattro pulsanti,
individuazione al buio a LED RGB con regolazione di intensità, da
completare con mezzi tasti intercambiabili da 1 o 2 moduli Eikon,
Arké o Plana - 2 moduli.
01485 - Apparecchio di comando per domotica a sei pulsanti, indi-
viduazione al buio a LED RGB con regolazione di intensità, da com-
pletare con mezzi tasti intercambiabili da 1 o 2 moduli Eikon, Arké o
Plana - 3 moduli.
Il dispositivo è provvisto di pulsanti indipendenti configurabili anche come bascu-
lanti, LED RGB con colore configurabile, per comando e regolazione in impianti
domotici By-me. Per le serie Eikon ed Arkè tutti i copritasti, sia quelli a catalogo che
quelli personalizzati, hanno simboli retroilluminabili con colori RGB personalizzabili.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento massimo: 7,5 mA
• LED rosso e pulsante di configurazione
• Temperatura di funzionamento: -5 °C ÷ +45 °C (uso interno)
• Grado di protezione: IP20
• Compatibili con centrale By-me 21509 e EasyTool Professional
• I blocchi funzionali pulsanti e basculanti hanno profondità di gruppo pari a
1 (possono cioè appartenere ad un solo gruppo)
• Art. 01480:
- 4 pulsanti configurabili anche come 2 basculanti
- 4 LED RGB con colore configurabile
• Art. 01485:
- 6 pulsanti configurabili anche come 3 basculanti
- 6 LED RGB con colore configurabile
Plug&Play.
ATTENZIONE: La modalità plug&play prevede che nel sistema siano presenti
solo dispositivi in plug&play e non dispositivi configurati nel sistema By-me.
Per il funzionamento in modalità Plug&Play installare sul dispositivo soltanto i
mezzi tasti da 1 modulo.
In assenza di configurazione il dispositivo è già preconfigurato come segue:
- premendo A viene inviato sul bus uno scenario di "UP tapparelle";
- premendo B viene inviato sul bus uno scenario di "DOWN tapparelle";
- premendo C viene inviato sul bus uno scenario di "OFF luci";
- premendo D viene inviato sul bus uno scenario di "OFF luci e DOWN tapparelle".
La pressione dei pulsanti viene segnalata dai led che si accenderanno per 3 s.
N.B. Nella preconfigurazione di default i pulsanti E e F dell'art. 01485
non inviano nessun messaggio sul bus.
IMPOSTAZIONE DEL COLORE DEI LED.
MODALITÀ Plug&Play.
• Attivazione procedura: premere contemporaneamente i pulsanti C e D con
pressione lunga; i led si accenderanno tutti con il colore attualmente impostato.
• Selezione del colore: premere brevemente il pulsante C o quello D per visualiz-
zare il colore successivo.
• Salvataggio colore e uscita procedura: premere il pulsante C o quello D con
pressione lunga.
• Uscita procedura senza salvataggio colore: dopo un time out di 5 s.
SISTEMA By-me.
• Il colore viene impostato da centrale o da EasyTool Professional attraverso i
rispettivi menu.
CONFIGURAZIONE CON CENTRALE By-me O EASYTOOL
PROFESSIONAL.
Per tutti i dettagli si vedano i rispettivi manuali installatore scaricabili dal sito
www.vimar.com.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
49401151A0 03 1809

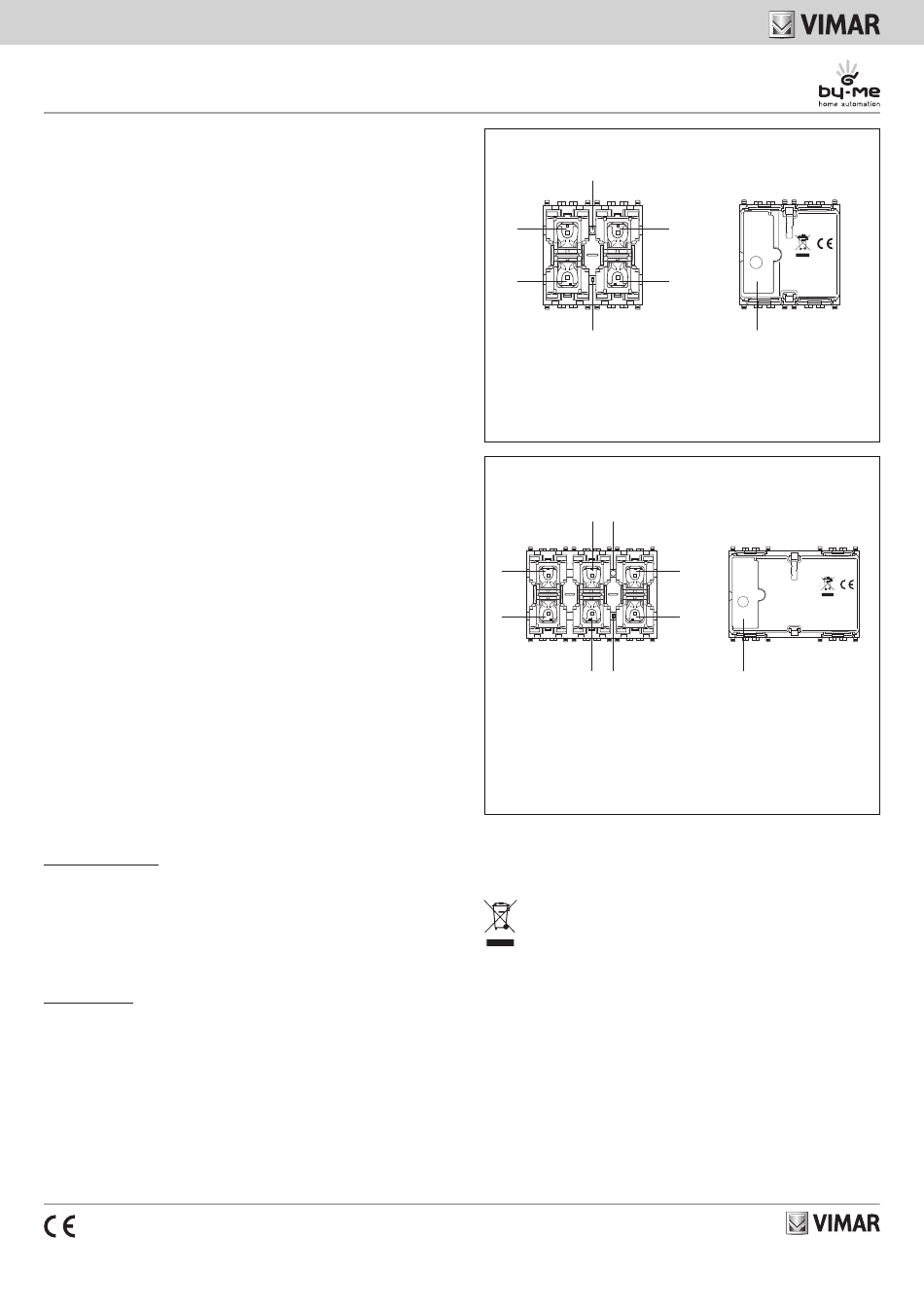

01480 - VISTA FRONTALE E POSTERIORE
Pulsante di configurazione
A
B
Led
Legenda:
A: Pulsante 1
B: Pulsante 2
C: Pulsante 3
D: Pulsante 4
01485 - VISTA FRONTALE E POSTERIORE
Pulsante di
configurazione
C
A
B
D Led
Legenda:
A: Pulsante 1
B: Pulsante 2
C: Pulsante 3
D: Pulsante 4
E: Pulsante 5
F: Pulsante 6
CONFORMITÀ NORMATIVA.
Direttiva EMC.
Norme EN 60669-2-5, EN 50491.
