Well-contact Plus
01580-01585
01580 - Apparecchio di comando domotico a quattro pulsanti,
standard KNX, individuazione al buio a LED RGB con regolazione di
intensità, da completare con mezzi tasti intercambiabili 1 o 2 moduli
Eikon, Arké o Plana - 2 moduli.
01585 - Apparecchio di comando domotico a sei pulsanti, standard
KNX, individuazione al buio a LED RGB con regolazione di intensità,
da completare con mezzi tasti intercambiabili 1 o 2 moduli Eikon,
Arké o Plana - 3 moduli.
Il dispositivo è provvisto di pulsanti indipendenti che possono essere utilizzati per
comandi di ON/OFF, controllo tapparelle e regolazione luci. Sono inoltre presenti
LED RGB con colore configurabile.
CARATTERISTICHE.
• Tensione nominale di alimentazione BUS: 30 V d.c. SELV
• Assorbimento dal bus: 7,5 mA
• LED rosso e pulsante di configurazione
• Temperatura di funzionamento: -5 °C ÷ +45 °C (uso interno)
• Grado di protezione: IP20
• Art. 01580:
- 4 pulsanti indipendenti
- 4 LED RGB con colore configurabile
• Art. 01585:
- 6 pulsanti indipendenti
- 6 LED RGB con colore configurabile
FUNZIONAMENTO.
Il dispositivo può essere utilizzato nelle seguenti due modalità:
• Funzioni con pulsanti indipendenti:
- Invio comandi di ON, OFF, ON temporizzato e forzatura
- Switch ON e OFF sul fronte di salita e su quello di discesa
- Richiamo scenario con pressione breve del pulsante, richiamo di un secondo
scenario o memorizzazione scenario su pressione lunga
- Invio di uno o due valori mediante pressione breve o lunga del pulsante
- Comando tapparella
- Comando dimmer
- Toggle
• Funzioni realizzabili dai pulsanti con 2 canali associati:
- Switch ON e OFF
- Comando dimmer
- Comando tapparelle
Per tutte e tre queste funzioni è possibile invertire il verso dei comandi.
Per i LED RGB è possibile impostare:
- Il colore di ogni singolo LED scegliendolo da una lista o impostando le coordi-
nate RGB attraverso il software ETS
- La luminosità o il lampeggio sempre attraverso il software ETS
CONFIGURAZIONE.
La configurazione del dispositivo, dell'indirizzo fisico e dei parametri avviene
mediante il software ETS. Tutti i database ETS aggiornati sono scaricabili dalla
sezione "Software" del sito www.vimar.com.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva EMC.
Norme EN 60669-2-5, EN 50491.
49401157A0 01 1805

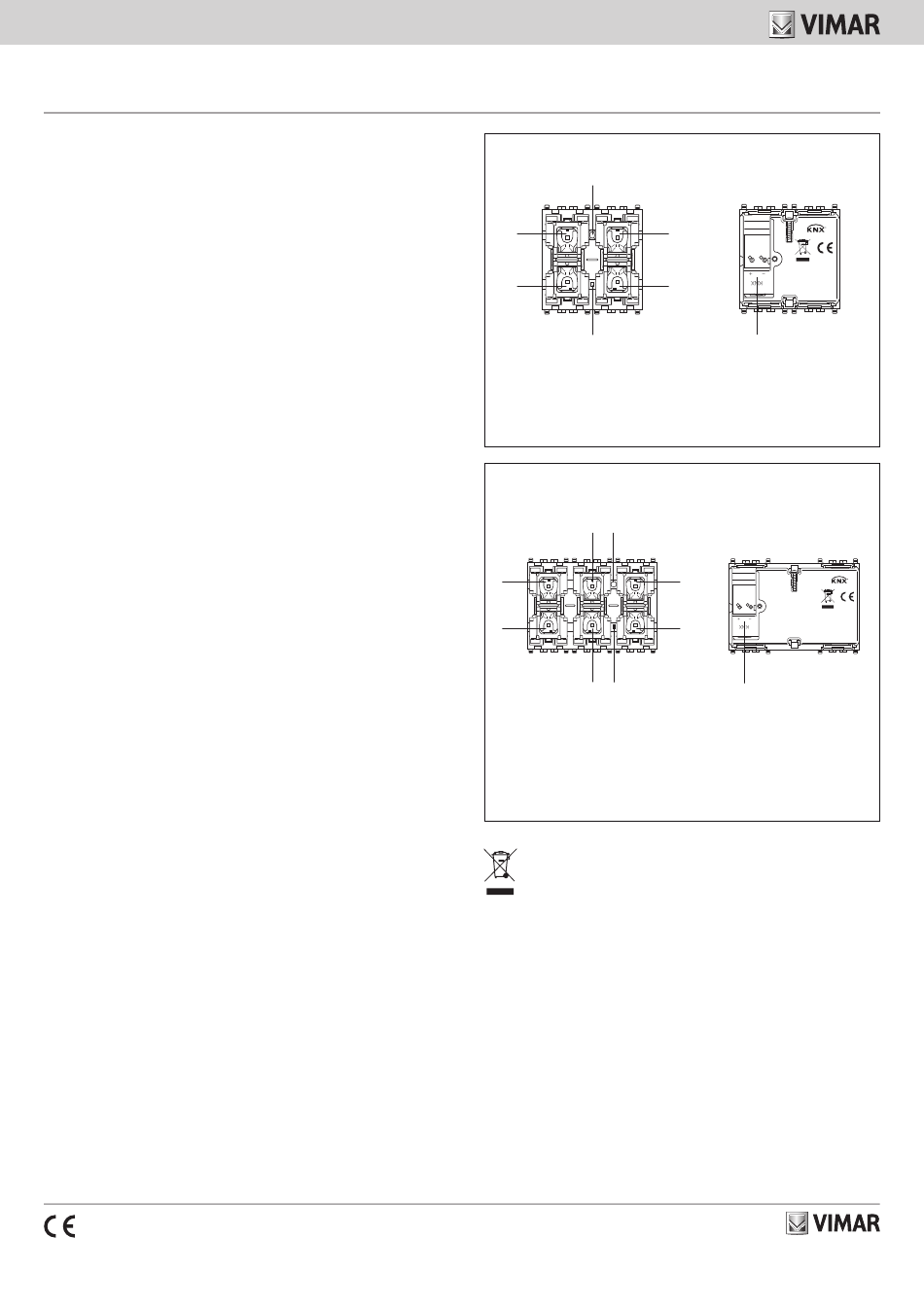

01580 - VISTA FRONTALE E POSTERIORE
Pulsante di configurazione
A
B
Led
Legenda:
A: Pulsante 1
B: Pulsante 2
C: Pulsante 3
D: Pulsante 4
01585 - VISTA FRONTALE E POSTERIORE
Pulsante di
C configurazione
A
B
D Led
Legenda:
A: Pulsante 1
B: Pulsante 2
C: Pulsante 3
D: Pulsante 4
E: Pulsante 5
F: Pulsante 6
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indi-
ca che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli
altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei
centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa
alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si
desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura
di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di
almeno 400 m è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i
2
prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta diffe-
renziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento
e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti ne-
gativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l'apparecchiatura.
C
PUSH BUTTONS
VIMAR SPA
D
VIALE VICENZA 14
36063 MAROSTICA VI
ITALY
Morsetti BUS 30 V
E
PUSH BUTTONS
F
VIMAR SPA
VIALE VICENZA 14
36063 MAROSTICA VI
ITALY
Morsetti BUS 30 V
