01481
01486
01481 - Apparecchio di comando per domotica a quattro pulsanti ed
attuatore con uscita a relè NO 16 A 120-240 V~ 50/60 Hz, individuazio-
ne al buio a LED RGB con regolazione di intensità, da completare con
mezzi tasti intercambiabili da 1 o 2 moduli Eikon, Arké o Plana - 2 moduli.
01486 - Apparecchio di comando per domotica a sei pulsanti ed attua-
tore con uscita a relè NO 16 A 120-240 V~ 50/60 Hz, individuazione al
buio a LED RGB con regolazione di intensità, da completare con mezzi
tasti intercambiabili da 1 o 2 moduli Eikon, Arké o Plana - 3 moduli.
Il dispositivo è provvisto di pulsanti indipendenti configurabili anche come basculan-
ti, di attuatore a relè a bordo, LED RGB con colore configurabile, per comando e
regolazione in impianti domotici By-me. Per le serie Eikon ed Arkè tutti i copritasti,
sia quelli a catalogo che quelli personalizzati, hanno simboli retroilluminabili con
colori RGB personalizzabili.
CARATTERISTICHE.
• Tensione nominale di alimentazione: BUS 29 V
• Assorbimento: 7,5 mA
• LED rosso e pulsante di configurazione
• Uscita a relé (C, NO) per il comando luci
• Temperatura di funzionamento: -5 °C ÷ +45 °C (uso interno)
• Grado di protezione: IP20
• Compatibili con centrale By-me 21509 e EasyTool Professional
• I blocchi funzionali pulsanti e basculanti hanno profondità di gruppo pari a
1 (possono cioè appartenere ad un solo gruppo)
• Art. 01481:
- 4 pulsanti configurabili anche come 2 basculanti
- 4 LED RGB con colore configurabile
• Art. 01486:
- 6 pulsanti configurabili anche come 3 basculanti
- 6 LED RGB con colore configurabile
CARICHI COMANDABILI.
• Uscita a relè (carichi comandabili a 120 - 240 V~, contatto NO):
- carichi resistivi : 16 A (20.000 cicli);
- lampade a incandescenza : 8 A (20.000 cicli);
- lampade fluorescenti : 0,5 A (20.000 cicli);
- lampade a risparmio energetico
- lampade a LED : 100 W-240 V~, 30 W-120 V~ (20.000 cicli);
- trasformatori elettronici : 4 A (20.000 cicli);
- heating 16 (3,5) A (100.000 cicli).
Plug&Play.
ATTENZIONE: La modalità plug&play prevede che nel sistema siano presenti
solo dispositivi in plug&play e non dispositivi configurati nel sistema By-me.
Per il funzionamento in modalità Plug&Play installare sul dispositivo soltanto i
mezzi tasti da 1 modulo.
In assenza di configurazione il dispositivo è già preconfigurato come segue:
- premendo A si attiva l'attuatore a relè a bordo del dispositivo;
- premendo B si disattiva l'attuatore a relè a bordo del dispositivo;
- premendo C viene inviato sul bus uno scenario di "OFF luci";
- premendo D viene inviato sul bus uno scenario di "OFF luci e DOWN tapparelle".
Inoltre, per l'art. 01486:
- premendo E viene inviato sul bus uno scenario di "UP tapparelle";
- premendo F viene inviato sul bus uno scenario di "DOWN tapparelle".
La pressione dei pulsanti viene segnalata dai led che si accenderanno per 3 s.
IMPOSTAZIONE DEL COLORE DEI LED.
MODALITÀ Plug&Play.
• Attivazione procedura: premere contemporaneamente i pulsanti C e D con
pressione lunga; i led si accenderanno tutti con il colore attualmente impostato.
• Selezione del colore: premere brevemente il pulsante C o quello D per visualiz-
zare il colore successivo.
• Salvataggio colore e uscita procedura: premere il pulsante C o quello D con
pressione lunga.
• Uscita procedura senza salvataggio colore: dopo un time out di 5 s.
49401152A0 04 1810
: 100 W-240 V~, 30 W-120 V~ (20.000 cicli);

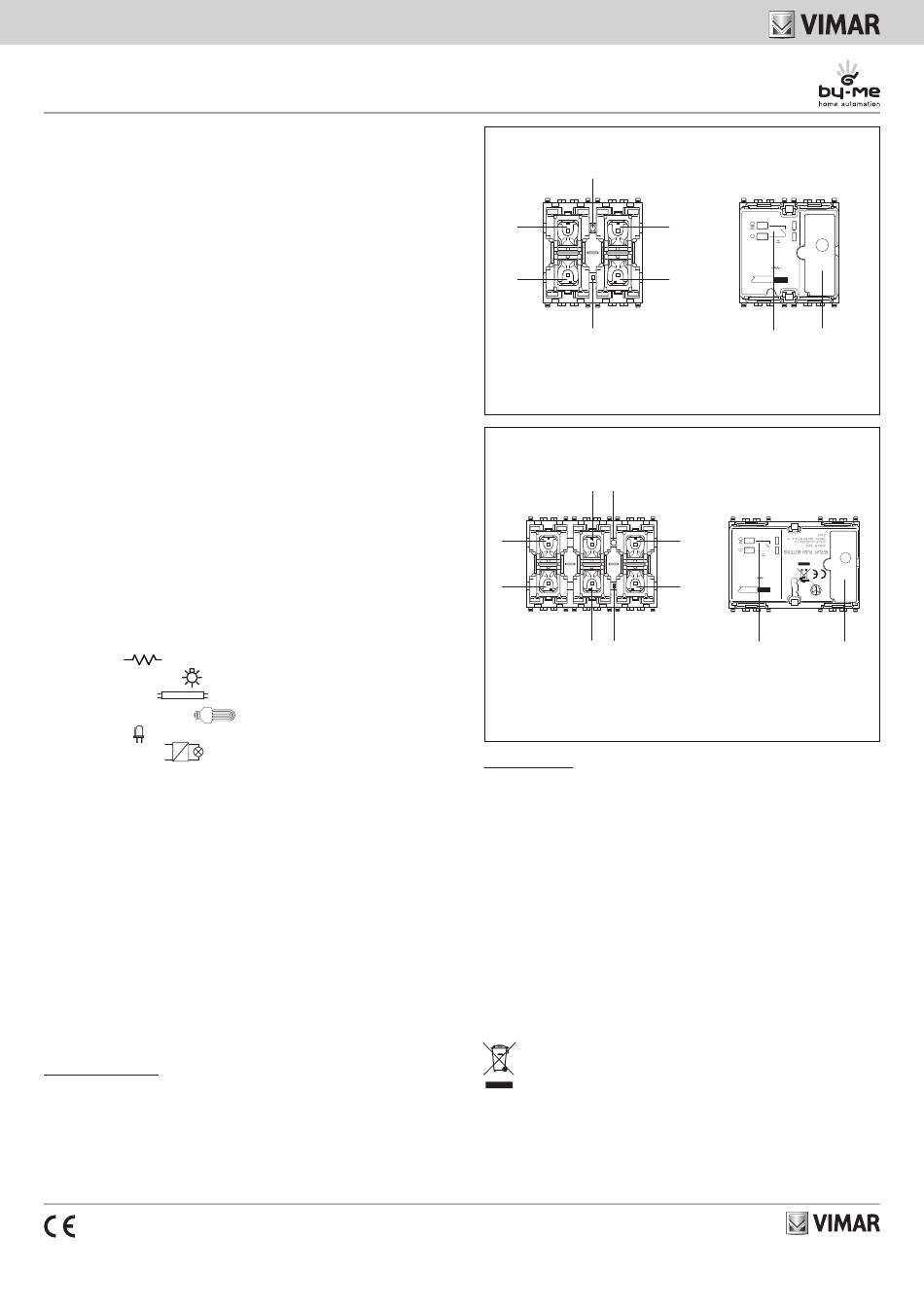

01481 - VISTA FRONTALE E POSTERIORE
Pulsante di configurazione
A
B
Led
Legenda:
A: Pulsante 1 C: Pulsante 3
B: Pulsante 2 D: Pulsante 4
01486 - VISTA FRONTALE E POSTERIORE
Pulsante di
configurazione
C
A
B
D Led
Legenda:
A: Pulsante 1 D: Pulsante 4
B: Pulsante 2 E: Pulsante 5
C: Pulsante 3 F: Pulsante 6
SISTEMA By-me.
• Il colore viene impostato da centrale o da EasyTool Professional attraverso i
rispettivi menu.
CONFIGURAZIONE CON CENTRALE BY-ME O EASYTOOL
PROFESSIONAL.
Per tutti i dettagli si vedano i rispettivi manuali installatore scaricabili dal sito
www.vimar.com.
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata da personale qualificato con l'osservanza
delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese
dove i prodotti sono installati. Il circuito di alimentazione dell'uscita a relè deve
essere protetto contro i sovraccarichi da un dispositivo, fusibile o interruttore auto-
matico, con corrente nominale non superiore a 16 A.
CONFORMITÀ NORMATIVA.
Direttiva BT. Direttiva EMC. Norme EN 60669-2-5, EN 50491.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica
che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli
altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei
centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla
gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera
smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equi-
valente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici
da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio suc-
cessivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento am-
bientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla
salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
C
120-240V~ 50/60 Hz
16A
6 mm
D
Morsetti
Relè
NO, C
BUS 29 V
E
120-240V~ 50/60 Hz
16A
F
6 mm
Relè Morsetti
NO, C
BUS 29 V
