Well-contact Plus
01581-01586
01581 - Dispositivo de mando domótico con 4 pulsadores y actuador con salida
de relé NO 16 A 120-240 V~ 50/60 Hz, estándar KNX, detección en la oscuridad
por LEDs RGB con regulación de intensidad; se completa con medias teclas
intercambiables de 1 o 2 módulos Eikon, Arké o Plana - 2 módulos.
01586 - Dispositivo de mando para domótica con 6 pulsadores y actuador
con salida de relé NO 16 A 120-240 V~ 50/60 Hz, estándar KNX, detección
en la oscuridad por LEDs RGB con regulación de intensidad; se completa
con medias teclas intercambiables de 1 o 2 módulos Eikon, Arké o Plana - 3
módulos.
Este dispositivo cuenta con pulsadores independientes, que se pueden utilizar para mandos
ON/OFF, control de persianas y regulación de luces. Cuenta asimismo con actuador de relé
para el accionamiento de las luces y LEDs RGB con color configurable.
CARACTERÍSTICAS.
• Tensión nominal de alimentación BUS: 30 Vcc SELV
• Absorción por Bus: 7,5 mA
• LED rojo y pulsador de configuración
• Salida de relé (C, NO) para control de luces
• Temperatura de funcionamiento: -5 °C ÷ +45 °C (uso interno)
• Grado de protección: IP20
• Art. 01581:
- 4 pulsadores independientes
- 4 LEDs RGB con color configurable
• Art. 01586:
- 6 pulsadores independientes
- 6 LEDs RGB con color configurable
CARGAS CONTROLABLES.
• Salida de relé (cargas controlables a 120 - 240 V~, contacto NO):
- cargas resistivas : 16 A (20.000 ciclos);
- lámparas incandescentes : 8 A (20.000 ciclos);
- lámparas fluorescentes : 0,5 A (20.000 ciclos);
- lámparas de bajo consumo : 100 W-240 V~, 30 W-120 V~ (20.000 ciclos);
- lámparas de LED : 100 W-240 V~, 30 W-120 V~ (20.000 ciclos);
- transformadores electrónicos : 4 A (20.000 ciclos);
- motores cos ø 0,6: 3,5 A (100.000 ciclos).
FUNCIONAMIENTO.
El dispositivo se puede utilizar en dos modos:
• Funciones con pulsadores independientes:
- Envío de mandos de ON, OFF, ON temporizado y forzado
- Conmutación ON/OFF en la rampa de subida o de bajada
- Activación de un escenario pulsando brevemente el pulsador, activación de un segundo
escenario o memorización del mismo pulsándolo de forma prolongada
- Envío de una o dos valores pulsando breve o larga mente el pulsador
- Accionamiento persiana
- Accionamiento variador de luz
- Toggle
• Funciones que pueden realizarse con los pulsadores con 2 canales asociados:
- Conmutación ON/OFF
- Accionamiento variador de luz
- Accionamiento persianas
Para estas tres funciones es posible invertir el sentido de los mandos.
Para los LEDs RGB es posible seleccionar:
- El color de cada LED seleccionándolo en una lista o programando las coordenadas RGB
a través del software ETS
- La luminosidad o el parpadeo siempre a través del software ETS
La salida de relé se puede utilizar en dos modos:
• Conmutador:
- Posibilidad de programar el estado predeterminado de la salida: normalmente abierta o
cerrada
- Programación del retardo de activación y desactivación
- Posibilidad de bloquear la salida para tareas de mantenimiento
- Posibilidad de forzar el estado de la salida
- Programación de lógicas
- Posibilidad de programar el comportamiento para desconexión/conexión
- Memorización y activación de escenarios
• Luz de escalera:
- Posibilidad de programar la salida como NO o NC
- Programación del tiempo de activación
- Posibilidad de bloquear la salida para tareas de mantenimiento
- Programación del tiempo de preaviso
- Posibilidad de forzar el estado de la salida
- Posibilidad de programar el comportamiento para desconexión/conexión
49401158A0 04 1810

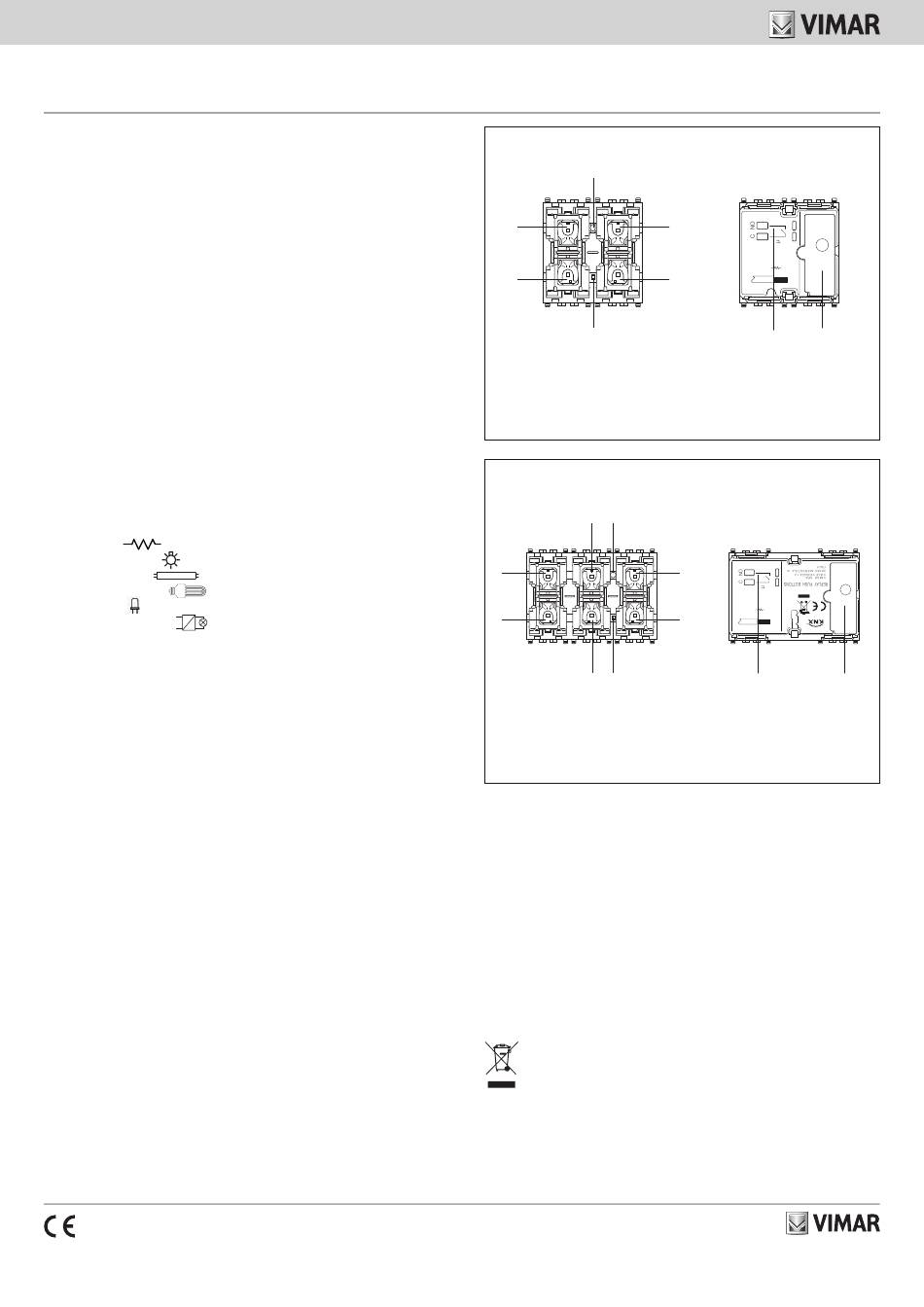

01581 - VISTA FRONTAL Y TRASERA
Pulsador de configuración
A
B
Led
Leyenda:
A: Pulsador 1
B: Pulsador 2
C: Pulsador 3
D: Pulsador 4
01586 - VISTA FRONTAL Y TRASERA
Pulsador de
configuración
C
A
B
D Led
Leyenda:
A: Pulsador 1 D: Pulsador 4
B: Pulsador 2 E: Pulsador 5
C: Pulsador 3 F: Pulsador 6
- Posibilidad de programar la desconexión de la salida después de un mensaje recibido
por bus
CONFIGURACIÓN.
El dispositivo, o sea, su dirección física y sus parámetros, se configura mediante el software
ETS. Es posible descargar todos los bancos de datos ETS actualizados en la sección
"Software" de www.vimar.com.
NORMAS DE INSTALACIÓN.
La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en
vigor que regulan el montaje del material eléctrico en el país donde se instalen los productos.
El circuito de alimentación de la salida de relé se ha de proteger contra sobrecargas mediante
un dispositivo, fusible o interruptor automático, con corriente nominal inferior a 16 A.
CONFORMIDAD A LAS NORMAS.
Directiva sobre baja tensión. Directiva sobre compatibilidad electromagnética.
Normas EN 60669-2-5 y EN 50491.
RAEE - Información para los usuarios
El simbolo del contenedor tachado, cuando se indica en el aparato o en el envase,
indica que el producto, al final de su vida util, se debe recoger separado de los de-
mas residuos. Al final del uso, el usuario debera encargarse de llevar el producto
a un centro de recogida diferenciada adecuado o devolverselo al vendedor con oca-
sion de la compra de un nuevo producto. En las tiendas con una superficie de venta
de al menos 400 m 2 , es posible entregar gratuitamente, sin obligacion de compra, los
productos que se deben eliminar con unas dimensiones inferiores a 25 cm. La reco-
gida diferenciada adecuada para proceder posteriormente al reciclaje, al tratamiento
y a la eliminacion del aparato de manera compatible con el medio ambiente contri-
buye a evitar posibles efectos negativos en el medio ambiente y en la salud y favore-
ce la reutilizacion y/o el reciclaje de los materiales de los que se compone el aparato.
C
120-240V~ 50/60 Hz
16A
D 6 mm
Bornes
Relé
NO
BUS 30 V
E
120-240V~ 50/60 Hz
16A
F
6 mm
Relé Bornes
NO
BUS 30 V
