Endress+Hauser Proline Promag W 800 Betriebsanleitung Seite 154

Magnetisch-induktives durchfluss-messgerät
Vorschau ausblenden Andere Handbücher für Proline Promag W 800:
Inhaltsverzeichnis

Werbung

Anhang
154
Vor-Ort-Anzeige
Bedientool
Int. 2
DLGS2
DI2PT
T. Ein
I2ONT
T. Aus
I2OFT
DLMRD
DLMRE

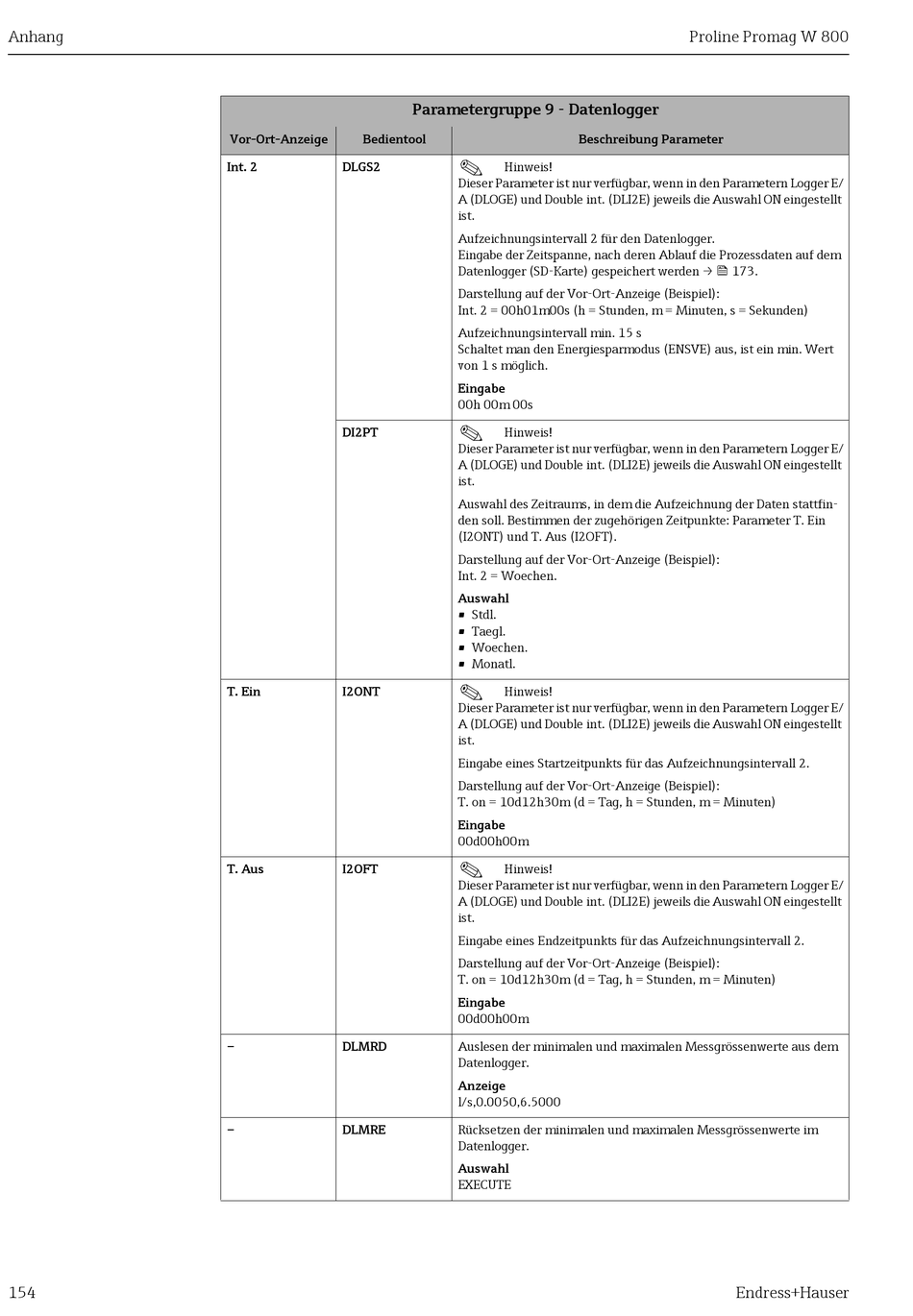

Parametergruppe 9 - Datenlogger
Beschreibung Parameter
!
Hinweis!
Dieser Parameter ist nur verfügbar, wenn in den Parametern Logger E/
A (DLOGE) und Double int. (DLI2E) jeweils die Auswahl ON eingestellt
ist.
Aufzeichnungsintervall 2 für den Datenlogger.
Eingabe der Zeitspanne, nach deren Ablauf die Prozessdaten auf dem
Datenlogger (SD-Karte) gespeichert werden →  173.
Darstellung auf der Vor-Ort-Anzeige (Beispiel):
Int. 2 = 00h01m00s (h = Stunden, m = Minuten, s = Sekunden)
Aufzeichnungsintervall min. 15 s
Schaltet man den Energiesparmodus (ENSVE) aus, ist ein min. Wert
von 1 s möglich.
Eingabe
00h 00m 00s
!
Hinweis!
Dieser Parameter ist nur verfügbar, wenn in den Parametern Logger E/
A (DLOGE) und Double int. (DLI2E) jeweils die Auswahl ON eingestellt
ist.
Auswahl des Zeitraums, in dem die Aufzeichnung der Daten stattfin-
den soll. Bestimmen der zugehörigen Zeitpunkte: Parameter T. Ein
(I2ONT) und T. Aus (I2OFT).
Darstellung auf der Vor-Ort-Anzeige (Beispiel):
Int. 2 = Woechen.
Auswahl
• Stdl.
• Taegl.
• Woechen.
• Monatl.
!
Hinweis!
Dieser Parameter ist nur verfügbar, wenn in den Parametern Logger E/
A (DLOGE) und Double int. (DLI2E) jeweils die Auswahl ON eingestellt
ist.
Eingabe eines Startzeitpunkts für das Aufzeichnungsintervall 2.
Darstellung auf der Vor-Ort-Anzeige (Beispiel):
T. on = 10d12h30m (d = Tag, h = Stunden, m = Minuten)
Eingabe
00d00h00m
!
Hinweis!
Dieser Parameter ist nur verfügbar, wenn in den Parametern Logger E/
A (DLOGE) und Double int. (DLI2E) jeweils die Auswahl ON eingestellt
ist.
Eingabe eines Endzeitpunkts für das Aufzeichnungsintervall 2.
Darstellung auf der Vor-Ort-Anzeige (Beispiel):
T. on = 10d12h30m (d = Tag, h = Stunden, m = Minuten)
Eingabe
00d00h00m
Auslesen der minimalen und maximalen Messgrössenwerte aus dem
Datenlogger.
Anzeige
l/s,0.0050,6.5000
Rücksetzen der minimalen und maximalen Messgrössenwerte im
Datenlogger.
Auswahl
EXECUTE
Proline Promag W 800
Endress+Hauser
