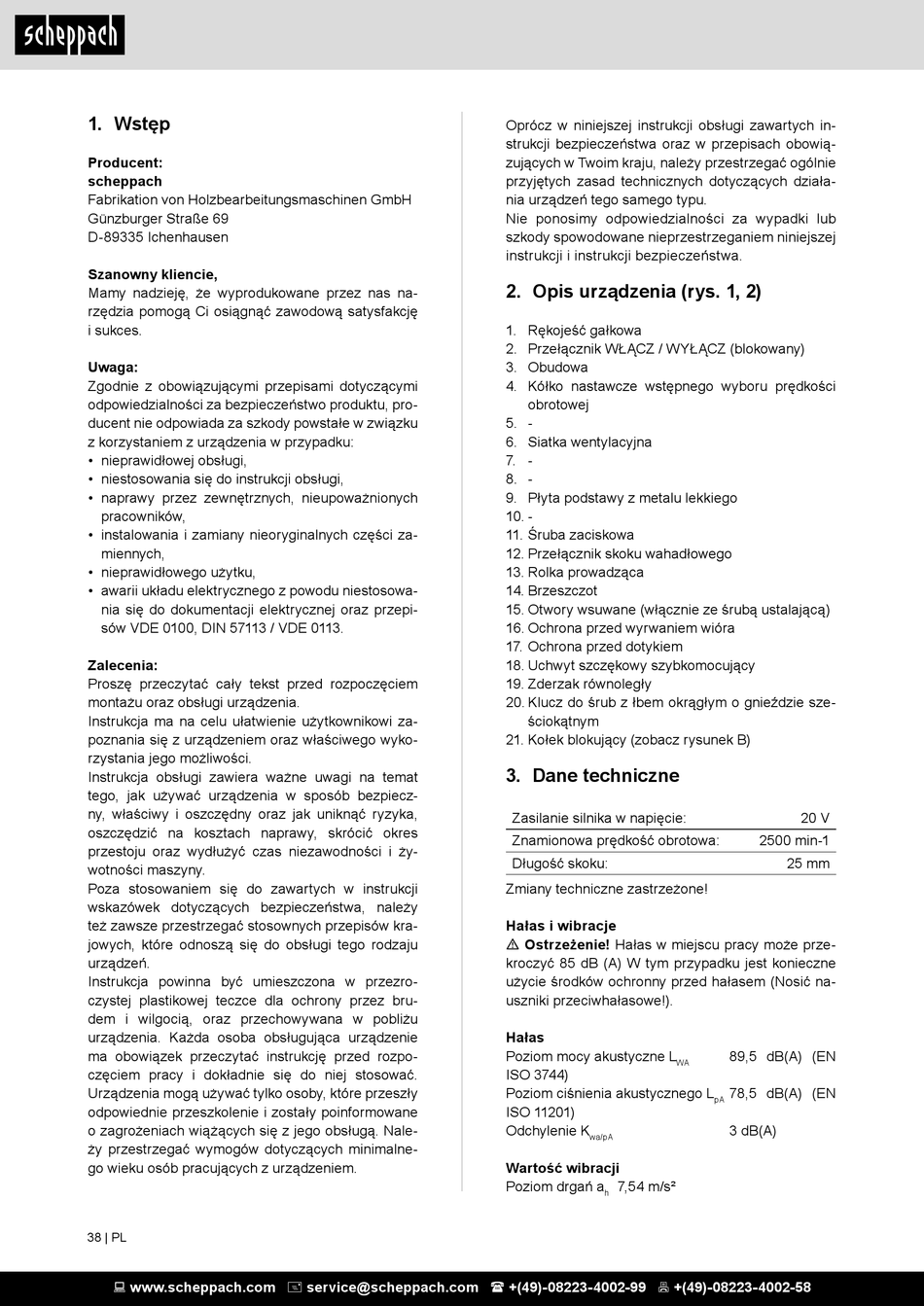

1. Wstęp
Producent:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Szanowny kliencie,
Mamy nadzieję, że wyprodukowane przez nas na-
rzędzia pomogą Ci osiągnąć zawodową satysfakcję
i sukces.
Uwaga:
Zgodnie z obowiązującymi przepisami dotyczącymi
odpowiedzialności za bezpieczeństwo produktu, pro-
ducent nie odpowiada za szkody powstałe w związku
z korzystaniem z urządzenia w przypadku:
• nieprawidłowej obsługi,
• niestosowania się do instrukcji obsługi,
• naprawy przez zewnętrznych, nieupoważnionych
pracowników,
• instalowania i zamiany nieoryginalnych części za-
miennych,
• nieprawidłowego użytku,
• awarii układu elektrycznego z powodu niestosowa-
nia się do dokumentacji elektrycznej oraz przepi-
sów VDE 0100, DIN 57113 / VDE 0113.
Zalecenia:
Proszę przeczytać cały tekst przed rozpoczęciem
montażu oraz obsługi urządzenia.
Instrukcja ma na celu ułatwienie użytkownikowi za-
poznania się z urządzeniem oraz właściwego wyko-
rzystania jego możliwości.
Instrukcja obsługi zawiera ważne uwagi na temat
tego, jak używać urządzenia w sposób bezpiecz-
ny, właściwy i oszczędny oraz jak uniknąć ryzyka,
oszczędzić na kosztach naprawy, skrócić okres
przestoju oraz wydłużyć czas niezawodności i ży-
wotności maszyny.
Poza stosowaniem się do zawartych w instrukcji
wskazówek dotyczących bezpieczeństwa, należy
też zawsze przestrzegać stosownych przepisów kra-
jowych, które odnoszą się do obsługi tego rodzaju
urządzeń.
Instrukcja powinna być umieszczona w przezro-
czystej plastikowej teczce dla ochrony przez bru-
dem i wilgocią, oraz przechowywana w pobliżu
urządzenia. Każda osoba obsługująca urządzenie
ma obowiązek przeczytać instrukcję przed rozpo-
częciem pracy i dokładnie się do niej stosować.
Urządzenia mogą używać tylko osoby, które przeszły
odpowiednie przeszkolenie i zostały poinformowane
o zagrożeniach wiążących się z jego obsługą. Nale-
ży przestrzegać wymogów dotyczących minimalne-
go wieku osób pracujących z urządzeniem.
38 | PL
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Oprócz w niniejszej instrukcji obsługi zawartych in-
strukcji bezpieczeństwa oraz w przepisach obowią-
zujących w Twoim kraju, należy przestrzegać ogólnie
przyjętych zasad technicznych dotyczących działa-
nia urządzeń tego samego typu.
Nie ponosimy odpowiedzialności za wypadki lub
szkody spowodowane nieprzestrzeganiem niniejszej
instrukcji i instrukcji bezpieczeństwa.
2. Opis urządzenia (rys. 1, 2)
1. Rękojeść gałkowa
2. Przełącznik WŁĄCZ / WYŁĄCZ (blokowany)
3. Obudowa
4. Kółko nastawcze wstępnego wyboru prędkości
obrotowej
5. -
6. Siatka wentylacyjna
7. -
8. -
9. Płyta podstawy z metalu lekkiego
10. -
11. Śruba zaciskowa
12. Przełącznik skoku wahadłowego
13. Rolka prowadząca
14. Brzeszczot
15. Otwory wsuwane (włącznie ze śrubą ustalającą)
16. Ochrona przed wyrwaniem wióra
17. Ochrona przed dotykiem
18. Uchwyt szczękowy szybkomocujący
19. Zderzak równoległy
20. Klucz do śrub z łbem okrągłym o gnieździe sze-
ściokątnym
21. Kołek blokujący (zobacz rysunek B)

3. Dane techniczne

Zasilanie silnika w napięcie:
Znamionowa prędkość obrotowa:
Długość skoku:
Zmiany techniczne zastrzeżone!
Hałas i wibracje
m Ostrzeżenie! Hałas w miejscu pracy może prze-
kroczyć 85 dB (A) W tym przypadku jest konieczne
użycie środków ochronny przed hałasem (Nosić na-
uszniki przeciwhałasowe!).
Hałas
Poziom mocy akustyczne L
WA
ISO 3744)
Poziom ciśnienia akustycznego L
ISO 11201)
Odchylenie K
wa/pA
Wartość wibracji
Poziom drgań a 7,54 m/s²
h
20 V
2500 min-1
25 mm
89,5 dB(A) (EN
78,5 dB(A) (EN
pA
3 dB(A)
