Abschnitt 3 Funktionsweise

Der Precision Flow Hi-VNI erwärmt und befeuchtet Atemgase, die über eine Nasenkanüle mit Flussraten zwischen
®
1 bis 40 l/min zugeführt werden. Die Einheit umfasst einen elektronischen Mischer und Durchflusssensoren, die
eine unabhängige Festlegung des Sauerstoffanteils und des Gesamtgasdurchflusses ermöglichen.
Das Precision Flow Hi-VNI besteht aus zwei Komponenten:
®
Haupteinheit
•
Die Haupteinheit enthält alle elektrischen und elektronischen Komponenten, einschließlich
elektronischer Mischer und Durchflusssteuerungen, sowie Remote-Sensoren zur Überwachung des
Einwegwasserpfads. Da die Haupteinheit keine Wasserpfade und der Gaspfad ausschließlich trockenes
Gas bei Raumtemperatur enthält, ist keine innere Reinigung und Desinfizierung erforderlich.
•
Der Durchfluss von Sauerstoff und Luft wird durch Massendurchflusssensoren gemessen. Die
Betriebssoftware berechnet den jeweils erforderlichen Durchfluss, der zum Erreichen der durch den
Benutzer festgelegten Zielwerte für Durchfluss und Sauerstoffanteil erforderlich ist. Das System
steuert den Gasdurchfluss entsprechend, in dem die Magnetventile an den Gasleitungen proportional
angepasst werden. Der Sauerstoffsensor überwacht das Gasgemisch und zeigt jede Abweichung
zwischen Sollwert und gemessenem Prozentwert an. Der Sauerstoffsensor wird beim Einschalten und
alle 24 Stunden automatisch mit Sauerstoff kalibriert.
•
Die in der Haupteinheit ausgeführte Firmware überwacht den Gasdruck und die Wassertemperatur,
sie erkennt außerdem Luftleckagen in den Wasserkreislauf mithilfe von Sensoren (Luftblasensensor).
Liegt ein Parameter außerhalb des Normalbereichs, wird ein Alarm angezeigt. Darüber hinaus zeigt das
Display Symbole für eine geringe Ladung der Sicherungsbatterie und den Typ der installierten Patrone
an. Eine Beschreibung der Firmware-Statusanzeigen und -Übergänge finden Sie im Anhang
•
Nach einer zweistündigen Ladezeit gewährleistet eine interne Sicherungsbatterie bei Stromausfall
die Aufrechterhaltung des festgelegten Durchflusses und der festgelegten Sauerstoffmischung für
mindestens 15 Minuten.
WARNUNG: Die Sicherungsbatterie ist nur für den vorübergehenden Gebrauch vorgesehen,
wenn die Stromversorgung des Geräts unterbrochen wurde. Wenn das Precision Flow
Batteriebetrieb läuft, ist keine Wärme oder Feuchtigkeit im eingestellten Durchfluss enthalten. FiO
der Feuchtigkeitsgehalt können die sicheren Grenzwerte unterschreiten. Nachdem der Akku vollständig
entladen ist, funktioniert das Gerät nicht mehr und der Gasfluss zum Patienten hört auf. Wenn der
Akku vollständig aufgeladen ist, liefert er mindestens 15 Minuten Strom. Der Akku ist nicht für den
Patiententransport vorgesehen.
Einweg-Patientenkreislaufsystem
•
Der Einweg-Patientenkreislaufssystem (DPC)
besteht aus dem Einwegwasserpfad (DWP),
der Dampfübertragungspatrone (VTC) und dem
Verabreichungsschlauch. Die Bedingungen im
Wasserkreislauf und in den Gasströmen werden remote
über die Schnittstelle zwischen Haupteinheit und
Einwegwasserpfad mithilfe von Sensoren gemessen.
•

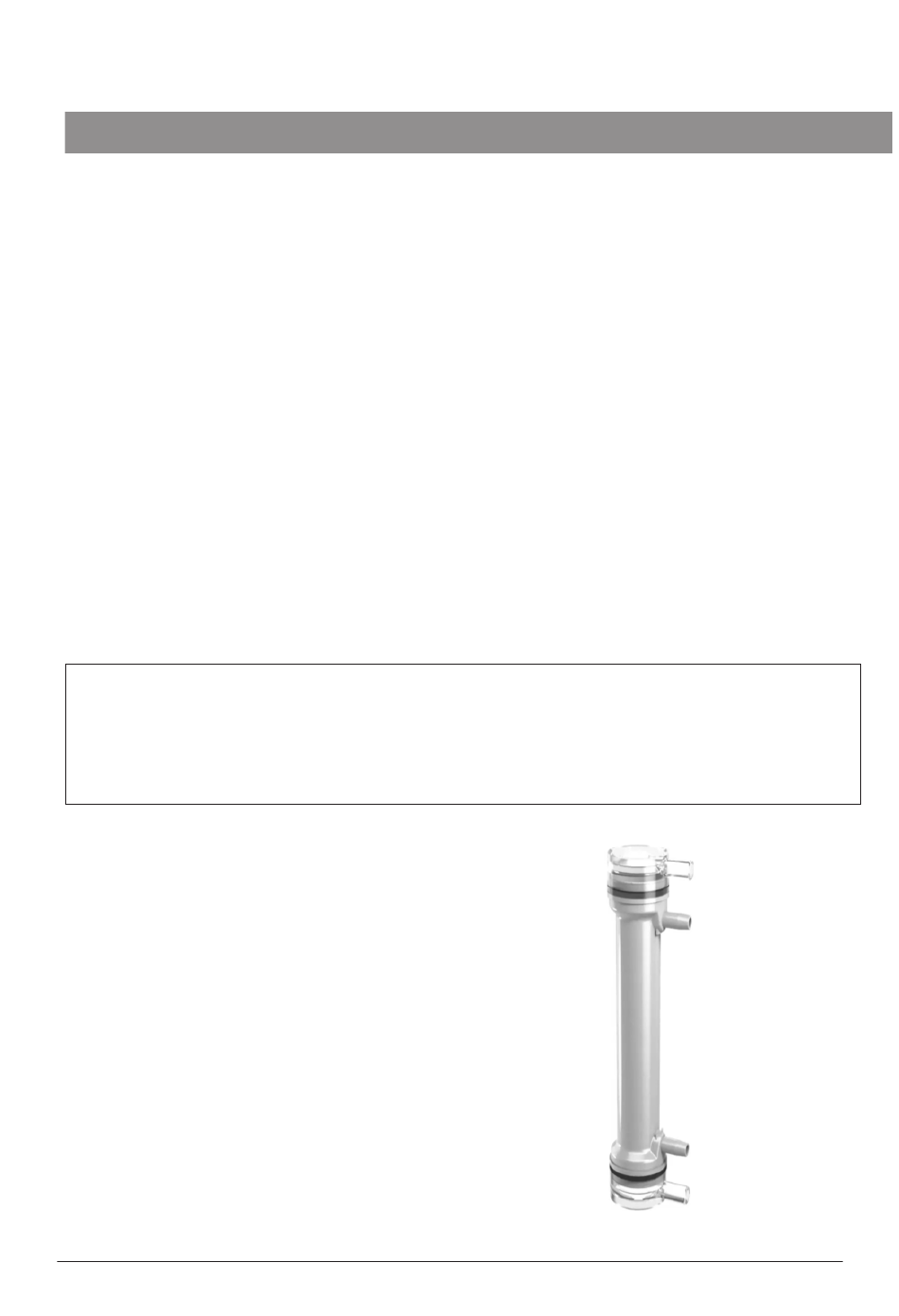

Dampfübertragungspatrone. Das gemischte Gas fließt
im Inneren der Patrone durch die Lumen von Hunderten
paralleler Hohlfasern aus einem speziell entwickeltem
Polymer. Warmes Wasser zirkuliert um die Fasern und
diffundiert als Dampf zwischen den Fasermaterialien in
den Gasstrom, der durch die einzelnen Fasern fließt.
Anders als bei herkömmlichen Befeuchtern besteht kein
direkter Kontakt zwischen Wasser und Gasstrom. Bei
Austritt des Gasstroms aus der Patrone ist das Gas mit
Dampf gesättigt und hat die festgelegte Temperatur.
Hinweis: Verwenden Sie nur von Vapotherm Inc. zugelassene
Patronen.
Seite 8 Precision Flow Hi-VNI Gebrauchsanweisung3101477-01-DE Rev. D
Hi-VNI im
®
und
2
Lufteinlass

Air Inlet

Wassereinlass

Water Inlet

Wasserauslass
Water Outlet
Luftauslass
Air Outlet
