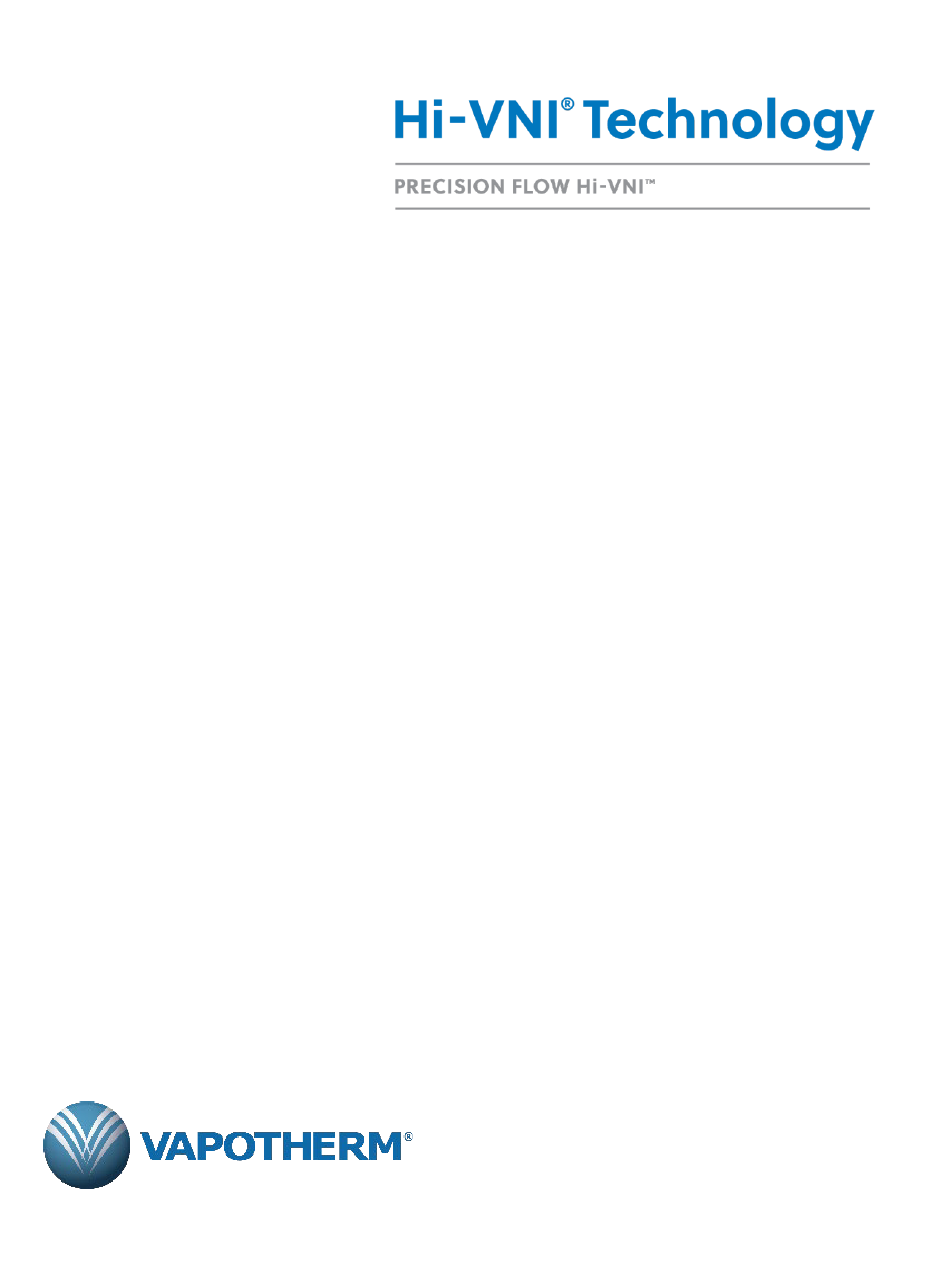

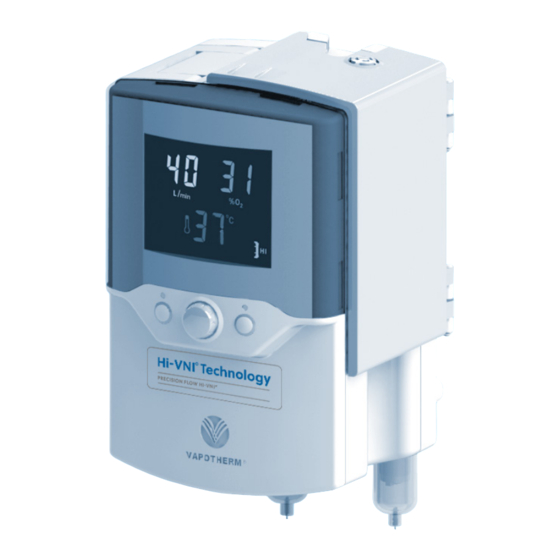

- Seite 1 Installationsanleitung für Precision Flow Hi-VNI mit Schwesternruf und elektronischer Patientenakte...
-
Seite 2: Inhaltsverzeichnis
Inhalt Installationsanleitung für den Schwesternruf ................3 Einleitung .......................... 3 Umfang ..........................3 Beschreibung der Hardware-Schnittstelle ..............3 Schwesternruf-Schnittstelle......................3 Anschluss-Leitfaden: Anschließen des Schwesternruf-Kabels ......3 Abbildung 1: Diagramm des Kabels für Schwesternruf und elektronische Patientenakte ............................. 4 Abbildung 1A: Anschlussbelegung 3,5-mm-Klinkenstecker .......... -
Seite 3: Installationsanleitung Für Den Schwesternruf
Installationsanleitung für den Schwesternruf 1 Einleitung Dieses Dokument beschreibt die Schwesternruf-Kommunikationsschnittstelle des Precision Flow Hi-VNI. Dieses Dokument ist für IT-Experten im Krankenhaus, Medizintechniker und andere Experten gedacht, die das Precision Flow Hi-VNI an ein Schwesternrufsystem anschließen möchten. 2 Umfang Dieses Dokument gilt für die aktuelle Bauart und die eingebettete Firmware-Version des Precision Flow ... -
Seite 4: Patientenakte
• Spitzenkontakt für „normal geöffnet“ (Pin 14 des HDMI-Steckers) bzw. linker Kanal des 3,5- mm-Klinkensteckers (siehe Abb. 1A) • Massekontakt (Pin 16 des HDMI-Steckers) bzw. Masse des 3,5-mm-Klinkensteckers (siehe Abb. 1A) 4.1 Abbildung 1: Diagramm des Kabels für Schwesternruf und elektronische Patientenakte Abbildung 1A: Anschlussbelegung 3,5-mm-Klinkenstecker Installationsanleitung für Precision Flow... -
Seite 5: Installationsanleitung
4.2 Abbildung 2: System-Schaltbild 5 Installationsanleitung Nehmen Sie den Silikonstopfen in der Abdeckung des Sauerstoffsensors an der Rückseite des Precision Flow Hi-VNI heraus und stecken Sie den HDMI-Stecker 3100897 in die HDMI- Buchse am Precision Flow Hi-VNI. Schließen Sie das andere Ende des mit dem richtigen ... - Seite 6 Displays angezeigt wird. Diese Fehlermeldungen des Steuersystems führen auch zu einer entsprechenden Reaktion der Schwesternruf-Station. 6.1 Tabelle 1: Alarme, die an den Schwesternruf weitergegeben werden Alarmsymbol Audiosignal Zeigt an Allgemeiner Fehler (blinkt) Mittlere Priorität, kann nicht Funktionsstörung des Sensors oder des Steuersystems stumm geschaltet werden Allgemeiner Fehler (blinkt) Mittlere Priorität, kann nicht...
-
Seite 7: Prüfung Der Installation
7 Prüfung der Installation Bestätigen Sie, dass das Gesamtsystem funktioniert, indem Sie den entsprechenden Alarm testweise auslösen und sich vergewissern, dass das richtige Ergebnis empfangen wird. 1. Schließen Sie das Precision Flow Hi-VNI an und schalten Sie es ein. Siehe Abschnitt 7 der ... -
Seite 8: Installationsanleitung Für Die Elektronischen Patientenakte
10.1 Hardware Das Precision Flow Hi-VNI hat an der Rückseite eine HDMI-Buchse. Das Vapotherm- Kommunikationskabel für Schwesternruf / elektronische Patientenakte (Art.-Nr. 3100897) hat einen HDMI-Stecker am einen Ende und eine DB9-Buchse gemäß RS-232-Standard am anderen Ende. Mit diesem Kabel kann das Precision Flow Hi-VNI am RS-232- ... -
Seite 9: Konfiguration / Parameter Des Seriellen Anschlusses
Abbildung 1: Kommunikationskabel für Schwesternruf / elektronische Patientenakte 10.2 Konfiguration / Parameter des seriellen Anschlusses Die serielle Kommunikationsschnittstelle ist wie folgt konfiguriert: • 38.400 Baud • 8 Datenbits pro Wort • 1 Stoppbit • Kein Paritätsbit • Keine hardwareseitige Datenflusssteuerung Alle Daten werden im ASCII-Format übermittelt und empfangen. -
Seite 10: Allgemeine Beschreibung Der Datenerfassung Für Die Elektronische Patientenakte10
• Flowrate (Soll- und Ist-Flowrate) • FiO (Soll- und Ist-Konzentration) • Betriebsart Alle Mitteilungen des Precision Flow Hi-VNI enden mit einer aus einem Wagenrücklauf und einem Zeilenvorschub (<CR><LF>) bestehenden Sequenz. Das Precision Flow Hi-VNI beantwortet jede Statusabfrage mit aktuellen Daten. Das elektronische Patientenaktensystem kann Statusabfragen so oft wie zur Einhaltung der Datenerfassungsvorgaben nötig senden. - Seite 11 Alle drei vom Anwender einstellbaren Parameter sind samt den entsprechenden Ist-Daten angegeben. Der eingestellte Soll-Wert ist die Zahl nach dem „=“ und der Ist-Wert ist die Zahl in Klammern. Die Ist-Daten sind unten definiert: Temperature: Aktuelle Wassertemperatur wie im Wasserrücklauf gemessen. Flow Rate: Die Zahl in Klammer ist die Ist-Flowrate.
-
Seite 12: Installationsanleitung
Water: Zeigt an, dass sich im Wassersystem des Einweg-Patientenschlauchsystems Wasser befindet. Faults: Falls keine Fehler erkannt wurden, beträgt dieser Wert null, formatiert als hexadezimale Zahl. Die Beschreibung der möglichen Fehler würde den Umfang dieses Dokuments sprengen und ist für die Anbindung an ein elektronisches Patientenaktensystem nicht nötig. Das elektronische Patientenaktensystem sollte anhand der oben beschriebenen Modusangabe bestimmen, wann der Patient therapiert wird. -
Seite 13: Prüfung Der Installation
13 Prüfung der Installation Bestätigen Sie, dass das Gesamtsystem funktioniert, indem Sie das Precision Flow Hi-VNI einschalten und sich vergewissern, dass der richtige Status empfangen wird. 1. Schließen Sie das Precision Flow Hi-VNI an und schalten Sie es ein. Siehe Abschnitt 7 ... - Seite 14 Für weitere Informationen wenden Sie sich an: Vapotherm Inc. 100 Domain Drive Exeter, NH 03833, USA Tel.: +1 603-658-0011 Telefax: +1 603-658-0181 www.vapotherm.com Möglicherweise patentiert www.vtherm.com/patents Vapotherm Inc. Technische Unterstützung 100 Domain Drive USA: +1 855-557-8276 Exeter, NH 03833 International:...
