AUFSTELL- UND
BEDIENUNGSANLEITUNG

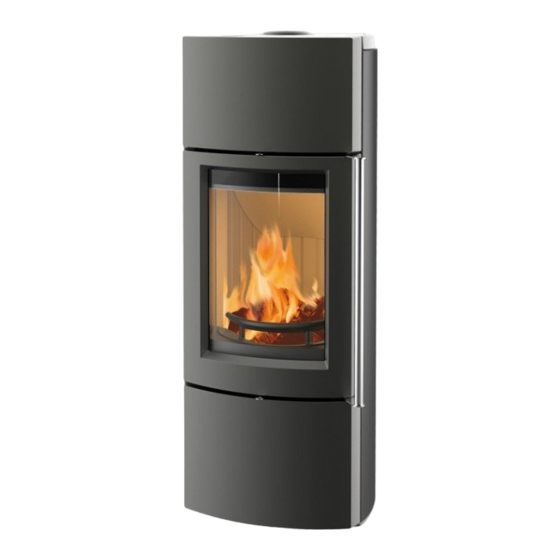

Kaminofen DELTA

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leda DELTA

Inhaltszusammenfassung für Leda DELTA

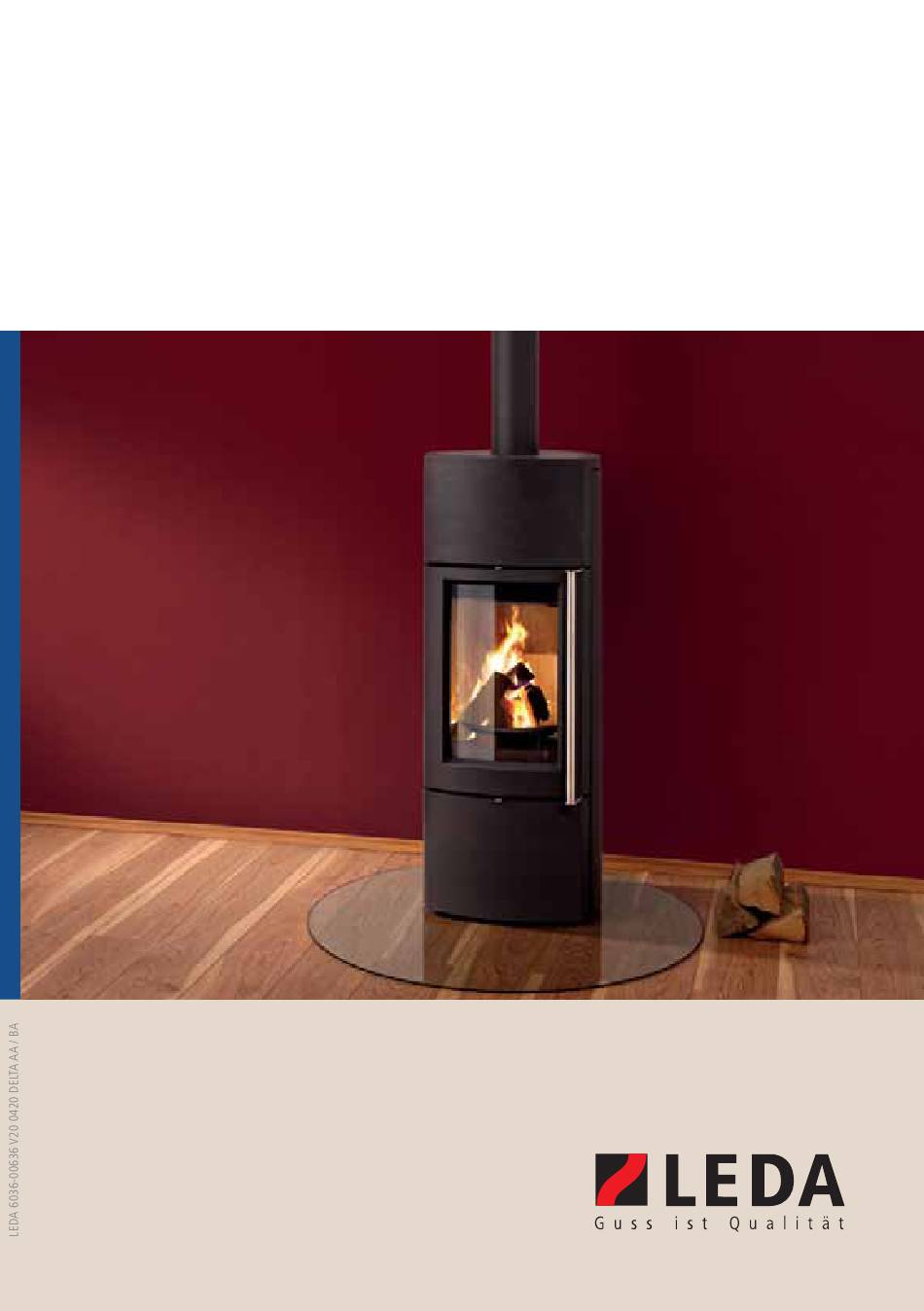

  • Seite 1 AUFSTELL- UND BEDIENUNGSANLEITUNG Kaminofen DELTA...

  • Seite 2: Feurige Qualität

    DELTA Kaminofen Feurige Qualität DELTA plus/ DELTA W Beschreibung Ident-Nr. Kaminofen DELTA plus, schwarz 1003-02134 DELTA plus, schwarz, mit LEDATRONIC WiFi 1003-02156 DELTA W, schwarz 1003-02166 DELTA W, schwarz, mit LEDATRONIC WiFi 1003-02167 elektronische Heizhilfe 1004-01039...
  • Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Kaminofen DELTA Gerät DELTA plus, schwarz DELTA W, schwarz LEDATRONIC 3 (LT3): mit Display LT3 WiFi ohne Display ohne LT3 (manuell) zus. Ausstattung elektronische Heizhilfe Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl.
  • Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber (verbleibt in dieser Anleitung) LEDA Kaminofen DELTA Gerät DELTA plus, schwarz DELTA W, schwarz LEDATRONIC 3 (LT3): mit Display LT3 WiFi ohne Display ohne LT3 (manuell) zus. Ausstattung elektronische Heizhilfe Anlagenbetreiber Straße PLZ / Ort Telefon, ggf. mobil Evtl.

  • Seite 7: Inhaltsverzeichnis

    Benötigte Werkzeuge Transporterleichterung bei DELTA plus Eignung der Aufstellfl äche Montage der Füße, Ausrichten des Ofens Montage des Außenluftanschlusskastens Wasserseitige Anschlüsse des DELTA W Installationshinweise LEDATRONIC Anschließen an den Schornstein Verbindungsstück und Anschluss an den Schornstein 3.10 Elektronische Heizhilfe, Einbau 3.11...
  • Seite 8 Inhaltsverzeichnis ERSATZ- UND VERSCHLEISSTEILE DELTA plus DELTA W LEDATRONIC und elektronische Heizhilfe TECHNISCHE DATEN DELTA plus DELTA W GEWÄHRLEISTUNG UND GARANTIE LEISTUNGSERKLÄRUNG GERÄTESCHILD, CE-KENNZEICHNUNG ENERGIELABEL UND PRODUKTDATENBLATT...
  • Seite 9 Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem DELTA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Kaminofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der DELTA wurde nach heutigem Stand der Technik gebaut und wurde nach den geltenden gesetzlichen Vorgaben und technischen Regeln geprüft.
  • Seite 10 Beachten und befolgen Sie beim Aufstellen und Anschließen des Kaminofens und bei Betrieb die Angaben dieser Anleitung, die separate Installationsanleitung für die wasserseitige Einbindung bei Geräten mit Wassertechnik (DELTA W), sowie die separaten Anleitungen zur LEDATRONIC (Bedienungsanleitung und Montageanleitung bei Geräten mit LEDATRONIC). Die bestehenden Gesetze, vor allem die Landesbau- ordnung, die örtlichen baurechtlichen Vorschriften sowie die Anforderungen des Emissionsschutzes beachtet...

  • Seite 11: Sicherheitshinweise

    Sicherheitsabstände neben, hinter und vor dem Kaminofen Der Kaminofen muss nach hinten und zur Seite Mindestabstände zu temperaturempfi ndlichen oder brennbaren Baustoffen oder Bauteile mit brennbaren Bestandteilen einhalten. Abb. 1.1 DELTA plus: Mindestabstände zu brennbaren Abb. 1.2 DELTA W: Mindestabstände zu brennbaren Baustoffen...

  • Seite 12: Schutz Im Strahlungsbereich Der Sichtscheibe(N)

    Ein ausreichend großer nicht brennbarer Bereich vor und neben der Feuertür Ihres Kaminofens ist auch bereits für die Abnahme der Feuerstätte durch den zuständigen Schornsteinfeger unerlässlich. mind. ca. 95 cm Abb. 1.4 DELTA plus und DELTA W: Nicht brennbarer Belag vor der Feuerraumöffnung...

  • Seite 13: Geeignete Aufstellfl Äche

    Sicherheitshinweise Geeignete Aufstellfl äche Die statischen Eigenschaften der Aufstellfl äche müssen ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenverteilung getroffen werden. 1.2 Verbrennungsgefahr Heiße Teile, heiße Bereiche, Verbrennungsgefahr! Der Kaminofen, vor allem seine Tür und Front, die Ofenoberfl äche und die Abgasrohre erwärmen sich bei Betrieb sehr stark.

  • Seite 14: Gefahren Durch Unzureichende Verbrennungsluft

    Verbrennungsluftversorgung und die Abgasabführung empfi ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.

  • Seite 15: Gefahren Durch Ungeeignete Brennstoffe

    Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der DELTA ist geeignet für die Brennstoffe Scheitholz, Holzbrikett und Braunkohlebrikett, der DELTA W ist für die Brennstoffe Scheitholz und Holzbriketts vorgesehen Ausführliche Informationen zu den vorgesehenen Brennstoffen fi nden Sie „4.1 Brennstoffe“ auf Seite 42.

  • Seite 16: Gefahren Durch Ungenügende Funktion Des Schornsteins

    Bei Frost können sehr kalte Abgase an der Schornsteinmündung kondensieren und einfrieren. Dies gilt im Besonderen bei Abgasen von Gasfeuerstätten. Achten Sie bei der Inbetriebnahme des DELTA daher darauf, dass die Schornsteinmündung frei ist und die Abgase ausreichend gut abziehen können.

  • Seite 17: Gefahren Durch Falsche Montage Der Stellfüße

    Sicherheitshinweise 1.9 Gefahren durch falsche Montage der Stellfüße Die Geräte DELTA müssen immer mit Stellfüßen aufgebaut werden, der Kaminofen darf nicht ohne Stellfüße direkt auf den Boden gestellt werden. Die Stellfüße sind im Lieferumfang des Geräts enthalten. Siehe hierzu auch „3.4 Montage der Füße, Ausrichten des Ofens“ auf Seite 22.

  • Seite 18: Lieferumfang, Zubehör Und Planungsdaten

    Das Aufstellen des Kaminofens wird von Ihrem Fachhandwerker vorgenommen. 2.1 Lieferumfang + Zubehör Lieferumfang alle Geräte Kaminofen Bedienungs- und Aufstellanleitung (6036-00636) Ofenpass Schutzhandschuh (1005-01982) Aschekasten Bediengriff „kalte Hand“ (1005-03932) 4 Stellfüße zusätzlicher Lieferumfang bei DELTA plus 3 Guss-Speichereinlagen, jew. 15kg...
  • Seite 19 Lieferumfang, Zubehör und Planungsdaten zusätzlicher Lieferumfang bei Geräten mit LEDATRONIC Für den DELTA plus und den DELTA W ist als Zubehör die Verbrennungsluftregelung LEDATRONIC verfügbar. Geräte mit LEDATRONIC werden jeweils bereits ab Werk komplett mit der LEDATRONIC ausgestattet. Ein nachträglicher Einbau der LEDATRONIC-Bauteile ist nicht vorgesehen.

  • Seite 20: Notwendiges Zubehör

    Beim DELTA plus, DELTA W ohne LEDATRONIC kann eine Verbrennungsluftleitung ohne weiteres Zubehör nach unten und nach hinten angeschlossen werden. Elektronische Heizhilfe — 1004-01039, Elektronische Heizhilfe für DELTA plus, DELTA W, Set, bestehend aus Steuerung, Batteriegehäuse und LED-Element für den nachträglichen Einbau DELTA.
  • Seite 21 — 1004-00541, 3m Verlängerung Türkontaktschalter oder Thermoleitung inkl. Anschlussklemmen, — 1004-00532, Relaismodul zum Anschluss weiterer Regelkomponenten inkl. 2m Anschlusskabel, Zubehör für den DELTA W (mit Wassertechnik). — 1004-00764 ZAE, Zentrale Anschluss-Einheit, Einbindestation mit Rücklaufmanagement für den Pufferspeicher, Ergänzung zur Komplettstation KS04 —...

  • Seite 22: Berechnung Der Heizlast (Des Wärmebedarfs)

    Ein entsprechender Nachweis kann vom Fachbetrieb über eine Heizlastberechnung nach DIN EN 12831 oder einem vereinfachten Tabellenverfahren (z.B. LEDA BImSchV-Rechner) erbracht werden. Der DELTA kann nur dann gut und wirtschaftlich betrieben werden, wenn seine Wärmeleistung an die gegebenen Wärmebedarfsverhältnisse (Heizlast) und die Bedürfnisse des Betreibers angepasst ist.
  • Seite 23 Alle in den gleichen Schornstein führenden Öffnungen, wie z.B. andere Anschluss- oder Reinigungsöff- nungen müssen geschlossen sein. Der DELTA ist grundsätzlich für eine Mehrfachbelegung geeignet. Dafür muss der Schornstein sowie alle daran angeschlossenen Feuerstätten technisch und formell für die Mehrfachbelegung geeignet sein.

  • Seite 24: Bestimmung Des Gesamtförderdrucks

    Lieferumfang, Zubehör und Planungsdaten 2.4 Bestimmung des Gesamtförderdrucks Der notwendige Gesamtförderdruck der Feuerstätte ist die Summe aller Einzeldrücke. Alle jeweiligen Einzelwerte sind zu berücksichtigen. Der Gesamtförderdruck ist für jede Feuerstätte je nach Aufbau der Anlage individuell zu bestimmen. Folgende Einzelwerte sind jeweils zu berücksichtigen: 1.

  • Seite 25: Verbrennungsluftversorgung

    Luftabsaugende Anlagen können die Verbrennungsluftversorgung stören! Der gemeinsame Betrieb von Lüftungsanlagen und Feuerstätten ist deshalb nicht ohne entsprechend geeignete Maßnahmen zulässig, siehe unbedingt „1. Sicherheitshinweise“ auf Seite 3. Gemäß Feuerungsverordnung sind zusätzliche Sicherheitseinrichtungen vorzusehen. Zur Überwachung empfehlen wir als bauaufsichtlich zugelassene Sicherheitseinrichtung den LEDA-Unterdruck-Controller LUC.

  • Seite 26: Verbrennungsluftversorgung Über Direkte Leitung Von Außen

    Die Leitung wird direkt an der Feuerstätte angeschlossen. Hierfür steht ein entsprechender Verbrennungs- luftstutzen zur Verfügung (als optionales Zubehör verfügbar). Der DELTA bezieht die gesamte Verbren- nungsluft ausschließlich über die Öffnung in der Rückwand des Geräts bzw. über den Luftstutzen auf der Geräterückseite (siehe hierzu auch „3.5 Montage des Außenluftanschlusskastens“...

  • Seite 27: Brandschutz- Und Sicherheitsabstände

    Lieferumfang, Zubehör und Planungsdaten 2.6 Brandschutz- und Sicherheitsabstände siehe „1. Sicherheitshinweise“ bzw. „1.1 Brandschutz und Sicherheitsabstände“ auf Seite 3...

  • Seite 28: Aufstellung Und Erstinbetriebnahme

    Installationsanleitung für Geräte mit Wassertechnik sowie allem voran die baurechtlichen Vorgaben beachtet, nationale und örtliche Bestimmungen müssen erfüllt werden. 3.1 Benötigte Werkzeuge Für die Montage des DELTA und seines Zubehörs wird folgendes Werkzeug benötigt: Schraubendreher, fl ach, groß Schraubendreher, Kreuz, mittel Schraubenschlüssel, Sechskant, als Maul- o.

  • Seite 29: Eignung Der Aufstellfl Äche

    Die statischen Eigenschaften der Aufstellfl äche muss ausreichend dimensioniert und geeignet sein. Bei Bedarf müssen geeignete Maßnahmen zur Lastenverteilung getroffen werden. Die Stellfüße des DELTA sind in geringem Maße einstellbar. Die Aufstellfl äche muss daher nach Möglichkeit weitgehend eben und waagerecht sein.

  • Seite 30: Montage Der Füße, Ausrichten Des Ofens

    Abb. 3.2 DELTA plus: 4 Stellfüße danach den Kaminofen leicht nach vorne kippen und die Stellfüße hinten einschrauben. Anschließend den Kaminofen mit den Stellfüßen ausrichten. Vor dem Ankippen des DELTA plus zum Einschrauben der Stellfüße sollte die Guss-, Keramik- oder Natursteindeckplatte abgenommen werden.

  • Seite 31: Montage Des Außenluftanschlusskastens

    Ein entsprechender Ausschnitt ist jeweils in der Geräte-Rückwand vorgesehen. Bei DELTA plus, DELTA W jeweils mit LEDATRONIC Bei Geräten mit LEDATRONIC (DELTA plus, DELTA W) kann eine Verbrennungsluftleitung nach unten direkt am Gehäuse der Luftklappe angeschlossen werden. Für den Anschluss einer Verbrennungsluftleitung nach hinten ist entsprechender Außenluftanschluss-...

  • Seite 32: Wasserseitige Anschlüsse Des Delta W

    Bei der wasserseitigen Installation sind die Vorgaben der DIN EN 12828, bzw. die separate Installationsanleitung für Geräte mit Wassertechnik unbedingt zu befolgen. Die Installationsanleitung für LEDA Festbrennstoff-Heizgeräte mit Wassertechnik enthält alle notwendigen Angaben für die wasserseitige Installation. Diese zusätzliche Anleitung ist unbedingt zu beachten und zu befolgen.

  • Seite 33: Anschlüsse Und Gewindegrößen

    Aufstellung und Erstinbetriebnahme Anschlüsse und Gewindegrößen: Rücklauf, 1/2“ IG, Vorlauf, 1/2“ IG, TAS Zu-/Ablauf, 1/2“ AG. Abb. 3.5 DELTA W: Anschlüsse Vorlauf, Rücklauf (mit bereits montierten Doppelnippeln) und TAS (Abbildung ähnlich) Anschlusssatz: Doppelnippel, 1/2“, 140 mm Sicherheitsventil (SV), 1/2“, 2,5 bar Reduziernippel, 3/4“...

  • Seite 34: Empfohlene Reihenfolge Für Den Geräteanschluss

    Revisionstür oberhalb der Feuertür öffnen, die Deckplatte des DELTA W abheben, Kapillar-Fühler des TAS-Stellventils in die vorinstallierte Tauchhülse einsetzen - TAS-Stellventil ist im Lieferumfang des Abb. 3.7 DELTA W: Gewindemuffen für automatischen Entlüfter, DELTA W enthalten, TAS- und Kesselfühler (Abbildung ähnlich)

  • Seite 35: Abschluss Der Installation

    Dichtheitsprüfung können die rückseitigen Verkleidungen wieder montiert werden. Falls nötig können die Seitenverkleidungen des DELTA W mit den drei Spannschrauben (z.B. mit Schraubendreher oder Zange) passend ausgerichtet werden. Beachten Sie für die Installation und die Abschluss- Abb. 3.8 DELTA W: Kabelklammern (Abbildung ähnlich)
  • Seite 36 Die LEDATHERM Komplettstation ist für die Gewährleistung der Anlagensicherheit, der korrekten Funktion und der angegebenen Leistungswerte unbedingt erforderlich. Der DELTA W darf nur betrieben werden, wenn die wasserseitige Installation funktionstüchtig fertiggestellt und der Wärmetauscher befüllt ist! Die Installationsanleitung für Geräte mit Wassertechnik ist zu beachten.

  • Seite 37: Aufsetzen Der Deckplatte

    Gerät ausgerichtet werden. Spätere Wartungsarbeiten (z.B. Reinigen des Wärmetauschers oder Schließen des Entlüfters) Abb. 3.10 DELTA W: Aufl agepunkte der Deckplatte, Trägerplatte können in der Regel von Vorne, ohne Abnehmen der Deckplatte erfolgen. Zu Beachten beim Aufsetzen der Deckplatte: Die vorderen Stifte der Deckplatte haben einen größeren Abstand zu einander als die hinteren.

  • Seite 38: Installationshinweise Ledatronic

    Aufstellung und Erstinbetriebnahme 3.7 Installationshinweise LEDATRONIC Die Vorgaben der LEDATRONIC Montage- und Bedienungsanleitung sind zu beachten! Der Temperaturfühler sowie der Türschalter sind werkseitig vormontiert. Die Reglereinheit der LEDATRONIC ist im Sockelbereich des Ofens hinter der senkrechten Zierringblende untergebracht. Hinweise zum Einbau und Anschluss der Displayeinheit und der Anschlussleitungen sind der LEDATRONIC Montageanleitung zu entnehmen.

  • Seite 39: Einstellungen Der Ledatronic

    Aufstellung und Erstinbetriebnahme Einstellungen der LEDATRONIC Für den Betrieb des DELTA unter optimalen Anlagen- und Schornsteinbedingungen ist die LEDATRONIC auf den entsprechenden Gerätetyp des DELTA einzustellen. Für Anpassungen der LEDATRONIC bei besonderen Anlagenverhältnissen können entsprechende Einstel- lungen nach Vorgabe der Montageanleitung der LEDATRONIC vorgenommen werden.
  • Seite 40 Fachmann-Ebene. Wechsel in die Menü-Ebene direkt aus der Hauptanzeige. Wechsel in die Fachmann-Ebene Eingabe des Passworts und Weiter. Auswahl der Einstellung Heizgerät. Auswahl des Gerätetyps DELTA (alle) Die getroffene Auswahl wird bestätigt mit „Ausgeführt“. Abb. 3.12 Zugriff auf die Heizgeräte-Ebene...

  • Seite 41: Betrieb Der Feuerstätte Unter Prüfbedingungen

    Aufstellung und Erstinbetriebnahme Betrieb der Feuerstätte unter Prüfbedingungen Die Verbrennungsluftregelung passt die Einstellung der Verbrennungsluftklappe während des Abbrands ständig an den jeweiligen Zustand der Verbrennung an. Unter Normprüfbedingungen (Produkt-, Baumusterprüfung) gem. DIN EN 13240 muss die Verbrennungs- luftklappe während des gesamten Abbrands entsprechend eingestellt werden und anschließend unverändert bleiben.
  • Seite 42 Aufstellung und Erstinbetriebnahme (entsprechende Korrosionswiderstandsklasse), z.B. Stahlrohr mit mind. 2mm Wandstärke. Bei Mehrfachbelegung des Schornsteins muss der vertikale Mindestabstand zweier Schornsteinan- schlüsse mindestens 60 cm betragen, bzw. mind. 30cm, wenn die Anschlüsse jeweils um 90° versetzt angeordnet sind oder alle Anschlüsse unter 45° an den Schornstein angeschlossen sind. Bei Mehrfachbelegung müssen alle an den selben Schornstein angeschlossenen Feuerstätten für die Mehrfachbelegung geeignet sein.

  • Seite 43: Elektronische Heizhilfe, Einbau

    Set, bzw. Nachrüst-Set bestehend aus LED-Element, Steuerung, Batteriegehäuse, Montagematerial. Der Temperaturfühler für die elektronische Heizhilfe ist werkseitig in jedem DELTA vorgerüstet. Die Aschefachtür öffnen, die dahinter befi ndliche Zierringblende abnehmen dafür die 4 Flügelmuttern lösen. Abb. 3.13 untere Blende / Aschefachtür öffnen...

  • Seite 44: Einbau Des Led-Elements

    Steuerung, schwarzes Gehäuse mit 3 Steckerbuchsen, und das Batterie-Gehäuse, schwarzes Gehäuse mit einer Steckerbuchse und einem AN/AUS-Schalter, in das Steuerungsfach einsetzen, Steuerungsfach in den DELTA auf der linken Seite einsetzen und Abb. 3.16 Steuerung und Batteriegehäuse, elektronische Heizhilfe auf dem Gerätesockel anschrauben.

  • Seite 45: Anschließen

    Aufstellung und Erstinbetriebnahme Anschließen die Kabelverbindungen an der Steuerung herstellen: — USB/mini-USB Kabelverbindung von Batteriegehäuse, untere Buchse, mini-USB-Buchse — 4-pol. Flachbandkabel (Stecker RJ11, Busleitung, schwarz) von LED-Einheit, mittlere Buchse, schwarz, RJ12 — 2-pol. Fühlerleitung (grüner Stecker) von Thermoelement, obere Buchse, grüne Buchse die Stromversorgung anschalten - AN/AUS-Schalter auf dem Batteriegehäuse auf Stellung „AN“...

  • Seite 46: Einstellungen

    Steuerung (Seite gegenüber Steckbuchsen) Einstellung und Auswahl der Steuerungsfunktionen, Einstellung der DIP-Schalter DIP-Schalter-Einstellung Funktion der Steuerung DELTA elektronische Heizhilfe für den Funktionskontrolle - Demomodus Über die Dip-Schalter kann die Steuerung in einen Demo-Modus versetzt werden. Dabei leuchtet die LED abwechselnd in den 3 verschiedenen Farben rot - grün - blau.

  • Seite 47: Erstinbetriebnahme

    Sichtscheibe - bilden. Dieser Belag ist leicht zu reinigen (trocken abwischen) und unbedenklich. Bei der Bedienung sind vorrangig die Anweisungen Ihres Fachbetriebs zu beachten! Der DELTA W darf nur in Betrieb genommen werden, wenn die wasserseitige Installation funktionstüchtig fertiggestellt und der Wärmetauscher befüllt ist! Die...

  • Seite 48: Normen Und Richtlinien

    Aufstellung und Erstinbetriebnahme 3.12 Normen und Richtlinien Nachstehende Rechtsvorschriften, Technische Regeln, Normen und Richtlinien sind für die Planung und Erstellung, sowie den Betrieb von Feuerstätten (wie z.B. Kaminofen) und Heizungssystemen besonders zu beachten: Landesbauordnung des jeweiligen Bundeslandes FeuVO Feuerungsverordnungen der jeweiligen Bundesländer 1.
  • Seite 49 Aufstellung und Erstinbetriebnahme DIN 4807-2 Ausdehnungsgefäße - offene und geschlossene Ausdehnungsgefäße für wärmetech- nische Anlagen VDI 2035 VDI-Richtlinie 2035, Vermeidung von Schäden in Warmwasserheizanlagen, Blatt 1 - Steinbildung Blatt 2 - wasserseitige Korrosion ZV SHK Merkblatt Merkblatt zur TROL - „Wassertechnik“ - Sichere Installation und Betrieb von Wassertechnik wasserführenden Festbrennstoff-Einzelraumfeuerungsanlagen - 2017 ZV SHK Alle notwendigen nationalen und europäischen Normen, sowie regionale und örtliche Vorgaben, Brennstoff-...

  • Seite 50: Bedienung

    Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz, geeignete Holzbriketts oder Braunkohlebriketts in den geeigneten Größen, Längen und Mengen. Der DELTA plus ist für die Brennstoffe Scheitholz (bevorzugt), Holzbriketts und Braunkohlebriketts vorgesehen, der DELTA W für die Brennstoffe Scheitholz (bevorzugt), Holzbriketts.

  • Seite 51: Empfehlungen Für Den Brennstoff Scheitholz

    Verbrennung und das Heizen verloren. Ausreichend trockenes Holz erreicht man in der Regel durch eine zwei- bis drei-jährige Lagerung von gespaltenem Holz an gut gelüfteter Stelle. Optimale Brennstoff-Eigenschaften für den Kaminofen DELTA: Scheitholzlänge: ca. 25 cm maximaler Umfang: ca.

  • Seite 52: Empfehlungen Für Den Brennstoff Holzbriketts

    Weitere Informationen rund um den Brennstoff Holz und das richtige Heizen mit Holz finden Sie unter www.richtigheizenmitholz.de. Empfehlungen für den Brennstoff Braunkohlebriketts Der Betrieb des DELTA plus mit Kohlebrennstoffen ist nur mit korrekter Lufteinstellung (Brennstoffwahl) möglich, siehe „Rüttelrost, Brennstoffwähler, Voreinstellung auf Kohlebetrieb“ auf Seite 49.

  • Seite 53: Unzulässige Brennstoffe

    Bedienung Möchten Sie mit Braunkohlebriketts heizen, verwenden Sie ausschließlich Briketts aus reiner Braunkohle, Kohle-Brennstoffe wie Steinkohle, Koks, Anthrazit, Torf, usw. sind nicht für den Kaminofen DELTA geeignet. Der DELTA W ist nicht für den Betrieb mit Braunkohlebriketts vorgesehen. Verwenden Sie handelsübliche, gebündelte 7“ Briketts oder die lose gelieferte 6“ Briketts.

  • Seite 54: Anzündhilfen

    Brennstoff und dessen Lagerort durch den Schornsteinfeger kontrolliert. Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden.

  • Seite 55: Funktionsprinzip Der Holzverbrennung

    4.2 Funktionsprinzip der Holzverbrennung Holzfeuerung - Nutzen bis zum letzten Funken Der DELTA hat einen mit Schamottesteinen ausgekleideten Feuerraum. Der Brennstoff wird auf einem geschlossenen Brennraumboden mit Schamottesteinen abgebrannt. Die gesamte Verbrennungsluft wird der Feuerstätte über das Luftventil im Geräteboden zugeführt und über Kanäle in den Brennraum verteilt.

  • Seite 56: Stufe 3 - Nachverbrennung

    Bedienung Stufe 3 - Nachverbrennung: In der Nachverbrennungszone sorgen hohe Temperaturen und die gute Durchmischung von brennfähigen Heizgasen mit Verbrennungsluft für einen wirtschaftlichen und damit gleichzeitig schadstoffarmen Ausbrand. Bitte beachten Sie für die Bedienung stets: Die Feuertür muss während des Betriebs geschlossen sein! Halten Sie auch bei nicht betriebenem Gerät Feuertür, Aschefachtür und den Verbrennungsluftschieber immer geschlossen!

  • Seite 57: Bedienelemente

    Feuertür sind bei Betrieb immer geschlossen. Bei Betrieb der Feuerstätte wird der Türgriff heiß. Benutzen Sie deshalb bitte immer den mitgelieferten Schutzhandschuh. Der DELTA besitzt eine Verschlussmechanik oberhalb und unterhalb der Feuertür. Die Türverschluss wird gelöst, indem der Türgriff nach rechts gedrückt wird.

  • Seite 58: Rüttelrost, Brennstoffwähler, Voreinstellung Auf Kohlebetrieb

    Bedienung Rüttelrost, Brennstoffwähler, Voreinstellung auf Kohlebetrieb Oben im Aschekasten-Fach befi ndet sich der Hebel für die Rosteinstellung. Der Hebel besitzt eine kleine Bohrung, hier kann der abnehmbare Bediengriff mit dem runden Stift eingesteckt werden. Über diesen Hebel kann die Rosteinrichtung zum Entaschen bewegt werden. Gleichzeitig kann die Rosteinrichtung durch Verstellen des Hebels geschlossen oder geöffnet werden.
  • Seite 59 Abb. 4.5 Luftschieber mit Bediengriff nach links (Verbrennungsluft komplett geschlossen) bewegen. Bei Betrieb des DELTA wird der Luftschieber heiß. Daher sollte für Einstellungen bei Betrieb des Ofens der mitgelieferte Handschuh oder der abnehmbare Bediengriff verwendet werden. Abb. 4.6 Verbrennungsluftschieber: Abb. 4.7 Verbrennungsluftschieber: Abb.

  • Seite 60: Bedienhebel Der Luftklappe Bei Geräten Mit Ledatronic

    Zierringblende (Edelstahlabdeckung) im Sockel des Ofens. Bitte beachten Sie hierzu auch die Informationen der Bedienungsanleitung der LEDATRONIC. Manuelle Bedienung der Abb. 4.9 DELTA mit LEDATRONIC: Edelstahlabdeckung vor der motorischen Luftklappe motorischen Luftklappe Öffnen Sie die Aschetür - siehe auch „Aschetür“ auf Seite 49, lösen Sie die 4 Flügelmuttern...

  • Seite 61: Umlenkschieber Bei Delta W

    Abb. 4.10 DELTA mit LEDATRONIC: manueller Stellhebel der motorischen Luftklappe (Abbildung ähnlich) Umlenkschieber bei DELTA W Der DELTA W besitzt einen Umlenkschieber im Wärmetauscher. Durch Verstellen dieses Schiebers kann die Aufteilung zwischen direkter und wasserseitiger Leistung verändert werden. Die Bedienung des Umlenkschiebers erfolgt über den Bedienhebel mittig über der Feuertür...
  • Seite 62 Betriebsstellung, Schnittdarstellung Anheizstellung, Schnittdarstellung Bei Betrieb des DELTA W wird der Bedienhebel des Umlenkschiebers heiß. Daher sollte für Einstellungen bei Betrieb des Ofens der abnehmbare Bediengriff verwendet werden. Verwenden Sie die Anheizstellung (Umlenkschieber heraus gezogen), um den Schornstein schnell auf Betriebstemperatur zu bringen oder Betrieb bei ungünstigen Schornsteinbedingungen (z.B.

  • Seite 63: Heizbetrieb Und Einstellungen Bei Scheitholz Und Holzbriketts

    Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Verwenden Sie bei jedem Betrieb Ihres Ofens Ihnen und der Umwelt zu Liebe nur gutes Brennholz.

  • Seite 64: Anheizen Mit Scheitholz Oder Holzbriketts

    Sie diese Streifen auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese, legen Sie zwei weitere, etwas größere Holzstücke auf die Streifen - verwenden Sie zum Anheizen insgesamt rund die Hälfte der Brennstoffmenge, die bei voller Leistung notwendig wäre.

  • Seite 65: Nachlegen Und Heizen Mit Scheitholz Oder Holzbriketts

    - nicht mehr als bis ca. zur Hälfte. schließen Sie die Drosselklappe im Abgasrohr. DELTA W: schieben Sie den Umlenkschieber oberhalb der Feuertür hinein. Halten Sie auch bei nicht betriebenem Gerät Feuertür, Aschefachtür und den Verbrennungsluftschieber immer geschlossen! Halten Sie bis zum nächsten Nachlegen die Feuertür(en) geschlossen.

  • Seite 66: Weiterheizen Und Leistungsregelung Mit Scheitholz Oder Holzbriketts

    Bedienung Weiterheizen und Leistungsregelung mit Scheitholz oder Holzbriketts Holz ist ein lang-fl ammiger, stark gasender Brennstoff, der zügig und unter ständiger Sauerstoffzufuhr abgebrannt werden muss. Der Abbrand darf nicht gedrosselt werden. Der Brennstoff Holz ist daher nur bedingt über die Verbrennungsluftmenge regulierbar. In gewissem Umfang kann die Leistung nur über Aufgabehäufi...

  • Seite 67: Weiterheizen Nach Abbrandende Mit Scheitholz Oder Holzbriketts

    - Verbrennungsluftschieber ganz links, halten Sie den Rost geschlossen, DELTA W: auch der Hebel für den Umlenkschieber (oberhalb der Feuertür) bleibt hinein geschoben. Wird die Verbrennungsluft bei Betrieb mit Scheitholz oder Holzbriketts rechtzeitig geschlossen, bleiben in der Regel Reste der letzten aufgelegten Holzmenge als Holzkohlestücke zurück. Dies ist kein Fehler, sondern Zeichen für rechtzeitiges Schließen der Verbrennungsluft.

  • Seite 68: Heizbetrieb Und Einstellungen Bei Braunkohlebriketts

    Bedienung 4.5 Heizbetrieb und Einstellungen bei Braunkohlebriketts Nur die Geräte ohne Wassertechnik sind für den Betrieb mit Braunkohlebriketts vorgesehen. Vor dem Anheizen Auf dem Feuerraumboden befi nden sich oft noch Brennstoffreste vom vorherigen Abbrand, diese sollten vor dem nächsten Anheizen zumindest grob entfernt werden. Durch Betätigen der Rosteinrichtung (siehe hierzu auch „Entaschen“...

  • Seite 69: Anheizen Mit Braunkohlebriketts

    25cm haben, legen Sie diese Streifen auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese, legen Sie zwei weitere, etwas größere Holzstücke auf die Streifen - verwenden Sie zum Anheizen insgesamt rund die Hälfte der Brennstoffmenge, die bei voller Leistung notwendig wäre.

  • Seite 70: Nachlegen Und Heizen Mit Braunkohlebriketts

    Ist die Feuerstätte vom vorherigen Abbrand noch relativ heiß, befi ndet sich vielleicht sogar noch Grundglut auf dem Rost, können auch schon einige Stücke Braunkohle auf das Anmachholz gelegt werden. Hinweis: Der DELTA W ist nur für den Betrieb mit Scheitholz oder Holzbriketts vorgesehen. Nachlegen und Heizen mit Braunkohlebriketts...

  • Seite 71: Heizen Mit Geringer Leistung (Schwachlast Mit Braunkohlebriketts)

    Bedienung Heizen mit geringer Leistung (Schwachlast mit Braunkohlebriketts) Im Gegensatz zu Holzbrennstoffen kann die Leistung und die Abbrandgeschwindigkeit bei Betrieb mit Braunkohlebriketts über ein Reduzieren der Verbrennungsluft ein Stück weit geregelt werden. Öffnen Sie die Feuertür vorsichtig und langsam, bewegen Sie das Rüttelrost mehrere Male nach links und rechts, um ein gutes Überzünden zu gewährleisten, legen Sie die Braunkohlebriketts auf ein ausreichendes Glutbett auf, beachten Sie die erforderlichen und vor allem maximalen Brennstoffmengen (siehe „4.1 Brennstoffe“...

  • Seite 72: Weiterheizen Nach Dem Abbrandende Mit Braunkohlebriketts

    Bedienung Weiterheizen nach dem Abbrandende mit Braunkohlebriketts Bei erneutem Weiterheizen öffnen Sie die Verbrennungsluft komplett, indem Sie den Luftschieber ganz nach rechts schieben. Dadurch wird die Restglut intensiv mit Luft versorgt und zügig zum Glühen gebracht. Auf diese Grundglut kann wieder Brennstoff aufgelegt werden.

  • Seite 73: Elektronische Heizhilfe (Optionales Zubehör)

    Bedienung 4.6 Elektronische Heizhilfe (optionales Zubehör) Der DELTA kann mit einer elektronischen Heizhilfe ausgestattet werden (optionales Zubehör). Mit eingebauter Heizhilfe erhalten Sie während des Betriebs der Feuerstätte über eine dezente, indirekte Leuchtanzeige (LED-Leuchte) ständig Information, ob sich die Verbrennung im gewünschten, richtigen, d.h.

  • Seite 74: Abbrandinformationen Und Sinnvolle Maßnahmen

    Bedienung Läuft der Verbrennungsprozess zu heftig, zu stark oder zu schnell ab, oder wurde deutlich zu viel Brennstoff aufgelegt, erfolgt ebenfalls eine entspre- chende Information durch die elektronische Heizhilfe (Anzeige leuchtet rot). Abb. 4.29 LED-Lichtsignal „ROT“ LED leuchtet rot - Abbrand ist zu schnell oder zu stark! Abbrandinformationen und sinnvolle Maßnahmen LED leuchtet grün - alles ist in Ordnung! LED-Anzeige leuchtet dauerhaft grün...
  • Seite 75 Bedienung LED leuchtet grün - alles ist in Ordnung! LED-Anzeige leuchtet bis zum Abbrandende dauerhaft grün — Ofen ist in Betrieb, — die elektronische Heizhilfe ist in Ordnung, — der Abbrand bewegte sich über die gesamte Zeit „im grünen Abb. 4.31 LED-Lichtsignal „GRÜN“ Bereich“.
  • Seite 76 Bedienung durch etwas mehr Brennstoff oder kleineren Brennstoff, durch besser aufgespaltenes Brennholz, oder trockeneres Holz, ggf. auch durch ungenügende Schornsteinbedingungen durch schlechtes Wetter, warme Außentemperaturen oder sonstige Störungen. LED leuchtet zunächst grün dann rot Anzeige leuchtet zunächst grün, dann dauerhaft rot —...
  • Seite 77 Bedienung legen Sie zunächst keinen neuen Brennstoff auf, vermeiden Sie unbedingt ein zu häufi ges Nachlegen, maximal ca. nach einer Stunde nach Abbrandbeginn, kontrollieren Sie die Brennstoffmenge und vermeiden Sie zu große Brennstoff- mengen (nicht mehr als 0,7 kg Brennstoffaufgabe), verwenden Sie keinen zu klein gespaltenen Brennstoff, ein zu intensiver Abbrand kann auch ggf.

  • Seite 78: Außerbetriebnahme Im Störfall

    Bedienung 4.7 Außerbetriebnahme im Störfall Im Falle eines größeren Problems kann es möglicher Weise notwendig werden, den Kaminofen außer Betrieb zu nehmen. Verschließen Sie die Verbrennungsluft nicht komplett. Entnehmen Sie gegebenenfalls den größten Teil des Brennstoffs und der Glut und füllen Sie diese Reste in einen geeigneten Metalleimer. Stellen Sie diesen Metalleimer unbedingt ins Freie, achten Sie auf eine ausreichende Entfernung zu brennbaren Gegenständen, stellen Sie den Eimer auf eine nicht brennbare Unterlage, z.B.

  • Seite 79: Reinigung Und Wartung

    Bedienung 4.8 Reinigung und Wartung Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Der DELTA muss mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. Entaschen Nur bei zu viel Rückständen im Brennraum, sollte lose Asche entnommen werden.

  • Seite 80: Reinigen Der Nachverbrennungszone Bei Delta Plus

    Bedienung Reinigen der Nachverbrennungszone bei DELTA plus Um Asche und Ruß in der Nachverbrennungszone zu entfernen kann die Umlenkung einfach entfernt werden. Heben Sie die Umlenksteine ein Stück an, drehen Sie die Umlenksteine um 90° zur Gerätemitte und nehmen Sie die Umlenksteine nach unten über den Brennraum aus dem Gerät.

  • Seite 81: Reinigen Der Sichtscheibe

    Bedienung Reinigen der Sichtscheibe Ein Beschlagen der Scheibe lässt sich auf Dauer nicht vollständig vermeiden. Der DELTA besitzt jedoch eine Scheibenspülung, die eine schnelle Verunreinigung der Glaskeramikscheibe verhindert. Beim Anheizen und bei Verwendung von feuchtem Holz, von zu großen Holzstücken oder bei ungenügenden Schornsteinbedingungen schlägt sich Kondensat aus den Brenngasen auf der Scheibe ab und Rußpartikel...
  • Seite 82 Bedienung Die Reinigung des Wasserwärmetauschers nehmen Sie am besten wie folgt in einfachen Schritten vor: Öffnen Sie die Revisionstür oberhalb der Feuertür, indem Sie ein Stück in den Türspalt auf der rechten Türseite fassen und die Revisionstür aufziehen. Lösen Sie alle vier Flügelmuttern Revisionsdeckels Ziehen Sie den...
  • Seite 83 Bedienung Bei Bedarf kann auch der komplette Umlenkschieber als Einheit relativ einfach entnommen werden. Lösen Sie die beiden Schrauben (Innensechskant SW 4mm) an der Einstellplatte des Schiebers. Ziehen Sie den Umlenkschieber insgesamt aus dem Wärmetauscher Beachten Sie: Die Schieberplatte ist relativ schwer! In der Regel ist für die übliche Reinigung der Ausbau des Schiebers nicht notwendig.

  • Seite 84: Funktions- Und Sicherheitsprüfung Bei Geräten Mit Wassertechnik

    Kontrolle des Sicherheitsventils, Kontrolle des Stellventils der thermischen Ablaufsicherung (TAS), Neben der Überprüfung der beschriebenen Bauteile des DELTA W muss auch die weitere Installation und die notwendigen Komponenten kontrolliert werden: Kontrolle von Systemtrenner und Wasserfi ltern - soweit solche Bauteile vorhanden sind,...

  • Seite 85: Checkliste Bei Störungen

    Bedienung 4.9 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht (siehe „4.1 Brennstoffe“ auf Seite 42) oder Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu Sichtscheibe ver- wenig das Gerät geeignet und zugelassen ist schmutzt schnell (siehe „4.1 Brennstoffe“...
  • Seite 86 überprüfen, ggf. Fenster öffnen Vortür (falls vorhanden) kontrollieren und ggf. öffnen ggf. Ihren Fachbetrieb verständigen mindestens 2 mal im Jahr reinigen bei DELTA W: Wasserwärmetau- scher verrußt Tür in der Anheizphase anlehnen. Gerät Kondensatbildung Hoher Temperaturunterschied im Brennraum dabei nicht unbeaufsichtigt lassen!
  • Seite 87 Brennstoff grundsätzlich nur nachlegen, Brennstoff nicht her- untergebrannt wenn im Gerät keine sichtbare „gelbe“ Flamme mehr vorhanden ist die vorgesehene Menge Brennstoff für bei DELTA W: Wasser- zu wenig Brennstoff leistung bzw. Ihre Geräteversion aufl egen Wärmeleistung zu Abgleich von erwarteter Wärmemenge...
  • Seite 88 Bedienung Störung Ursache Abhilfe Verbrennungsluftöffnungen von nicht bei DELTA W: Wasser- Fortsetzung: leistung bzw. Schornsteinzug zu schwach: in Betrieb befi ndlichen weiteren Wärmeleistung zu (Mindestförderdruck: Feuerstätten am gleichen Schornstein gering 12 Pa am Heizgasstutzen) dicht verschließen. Verbindungsstück überprüfen und ggf.
  • Seite 89 Bedienung Störung Ursache Abhilfe Funktion der Rücklaufanhebung bei DELTA W: Anspre- Defekt / Fehlen der Rücklaufan- chen der hebung überprüfen lassen thermischen ggf. Rücklaufanhebung korrigieren Ablaufsicherung (TAS) Rohrleitungsverluste des Kessel- Rücklaufs minimieren Rohrleitungen entlüften Keine Wasserzirkulation Alle Entlüfter kontrollieren Überprüfen; 1,5 bis 2 bar empfohlen...
  • Seite 90 Bedienung Störung Ursache Abhilfe Störungsanzeigen (Fehlermeldungen) der elektronischen Heizhilfe Anschlussstecker und Anschlussleitung LED leuchtet Thermoelement defekt dauerhaft rot überprüfen Thermoelement überprüfen, ggf. Thermoelement austauschen Steckernetzteil überprüfen, LED leuchtet nicht, Steckernetzteil defekt obwohl der Ofen in Anschlussstecker und Anschlussleitung Betrieb ist überprüfen, Funktionsüberprüfung durchführen, Steckernetzteil austauschen...

  • Seite 91: Hinweise Zur Entsorgung Bei Geräten Mit Ledatronic

    Bedienung 4.10 Hinweise zur Entsorgung bei Geräten mit LEDATRONIC Zum Schutz der Umwelt dürfen die Komponenten der LEDATRONIC nicht mit dem unsortierten Siedlungsabfall (Hausmüll) entsorgt werden. Diese Komponenten sind je nach örtlichen Gegebenheiten zu entsorgen. Diese Komponenten bestehen aus Werkstoffen, die von Recyclinghöfen wiederverwendet werden können.

  • Seite 92: Ersatz- Und Verschleissteile

    Die Feuerraumauskleidung bzw. Ausmauerung besteht aus dem Naturprodukt Schamotte, bei der nach längerem intensiven Gebrauch vereinzelt Risse auftreten können. Dies hat jedoch keinerlei Auswirkungen auf die Funktion des Gerätes und sollten deshalb nicht vorzeitig ausgetauscht werden. 5.1 DELTA plus Abb. 5.1 Feuerraum-Auskleidung...
  • Seite 93 Ersatz- und Verschleissteile Kaminofen DELTA plus Bezeichnung der Ersatz-/Verschleißteile Ident-Nummern 1005-03179 Steinsegment, unten 1005-03180 Steinsegment, oben 1005-03181 Steinsegment 1005-03182 Satz Prallsteine (2 Stück, 1x links und 1x rechts) 1005-03184 Ausmauerung, komplett 1005-03174 Set Rüttelrost/ Rostlager 1005-03173 Aschekasten 1005-04092 Sichtscheibe 1005-04093 Tür- und Scheibendichtungsset...

  • Seite 94: Delta W

    Ersatz- und Verschleissteile 5.2 DELTA W Abb. 5.2 Feuerraumauskleidung DELTA W Abb. 5.3 Ersatz- und Verschleißteile DELTA W...
  • Seite 95 Ersatz- und Verschleissteile Kaminofen DELTA W Bezeichnung der Ersatz-/Verschleißteile Ident-Nummern 1005-03180 Steinsegment, unten 1005-03791 Steinsegment DELTA W 1005-03792 Umlenkung DELTA W 1005-03174 Set Rüttelrost/ Rostlager 1005-03173 Aschekasten 1005-04092 Sichtscheibe 1005-03793 Umlenkschieber (Anheizschieberplatte) 1005-04093 Türdichtungs-Set 1005-04600 Feuertürgriff (komplett) 1005-04599 Federdraht (Rückholfeder) Türscharnier (passend für Feuer-, Revisions-...

  • Seite 96: Ledatronic Und Elektronische Heizhilfe

    Ersatz- und Verschleissteile 5.3 LEDATRONIC und elektronische Heizhilfe Kaminofen DELTA mit LEDATRONIC Bezeichnung der Ersatz-/Verschleißteile Ident-Nummern 1005-03385 Türschalter LEDATRONIC Einsteck-Thermoelement, inkl. Kabel, ohne 1005-01425 Stecker Verbrennungsluftklappe mit Stellmotor, 1005-04108 DN 100mm 1005-02723 Stellmotor für Verbrennungsluftklappe 1005-04469 Reglereinheit LT3 wifi 1005-03403...

  • Seite 97: Technische Daten

    Technische Daten Technische Daten 6.1 DELTA plus Kaminofen Typ DELTA plus CE-Kennzeichnung gem. DIN EN Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit 13240 Energieeffi zienzklasse HKI Qualitätslabel √ CO bezogen auf 13% O [mg/m ≤ 1250 Staub-Gehalt bezogen auf 13% O [mg/m ≤ 40 OGC bezogen auf 13% O ≤...
  • Seite 98 Technische Daten Kaminofen Typ DELTA plus Daten für die Schornsteinbemessung nach DIN EN 13384 Teil 1 und Teil 2 Betrieb mit Braunkohlebriketts Abgasstutzentemperatur [°C] Abgasmassenstrom [g/s] Mindestförderdruck [Pa] Maximalförderdruck [Pa] Verbrennungsluftbedarf [m³/h] 19,0 Brennstoffe Scheitholz (bevorzugt), Holzbriketts, verwendbare Brennstoffe Braunkohlebriketts Brennstoff-Füllmenge bei Scheitholz...
  • Seite 99 Max. Holzscheitlänge [cm] Masse Kaminofen mit Ausmauerung ca.[kg] 1) Für einen optimalen Wirkungsgrad müssen die Minimal- und Maximalwerte eingehalten werden. 2) geprüft wurden die einzelnen Geräte mit einem Abgasrohr von 1,25m beim DELTA plus, geprüft wurden alle Geräte mit einer Drosselklappe.

  • Seite 100: Delta W

    Technische Daten 6.2 DELTA W Kaminofen Typ DELTA W CE-Kennzeichnung gem. DIN EN Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit 13240 CO bezogen auf 13% O [mg/m < 1250 Staub-Gehalt bezogen auf 13% O [mg/m < 40 bezogen auf 13% O < 120 [mg/m bezogen auf 13% O <...
  • Seite 101 Technische Daten Kaminofen Typ DELTA W II. Angaben zum Brand- und Wärmeschutz Mindestabstände zu brennbaren Baustoffen Mindestabstand zur Seite zwischen Kaminofen und brennbarer [cm] Wand Mindestabstand nach hinten zwischen Kaminofen und brenn- [cm] barer Wand nicht brennbarer Untergrund notwendig nein...

  • Seite 102: Gewährleistung Und Garantie

    Sachmängel 24 Monate ab Gefahrübergang. Der durch den Betrieb bedingte Verschleiß ist kein anfänglicher Sachmangel und dementsprechend auch kein Gewährleistungsfall. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw.

  • Seite 103: Leistungserklärung

    Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz (bevorzugt), Holzbrikett und Braunkohlebrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 104 Leistungserklärung 2. Seite zur Leistungserklärung Nr. 6036-00636-01 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation Brandsicherheit Anforderungen erfüllt Brandverhalten EN 13240:2001/A2:2004/ zum Boden: AC:2007 zur Seite: 40 cm Mindestabstände zu angrenzenden brennbaren nach hinten: 20 cm Bestandteilen Das notifi zierte Prüfl abor im Strahlungsbereich der Sichtscheibe: 80 cm hat nach System 3 die...
  • Seite 105 Raumheizung in Gebäuden mit Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz (bevorzugt) und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
  • Seite 106 Leistungserklärung 2. Seite zur Leistungserklärung Nr. 6036-00636-02 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Spezifi kation Brandsicherheit Anforderungen erfüllt Brandverhalten EN 13240:2001/A2:2004/ zum Boden: AC:2007 zur Seite: 30 cm Mindestabstände zu angrenzenden brennbaren nach hinten: 20 cm Bestandteilen Das notifi zierte Prüfl abor im Strahlungsbereich der Sichtscheibe: 80 cm hat nach System 3 die...

  • Seite 107: Geräteschild, Ce-Kennzeichnung

    Geräteschild, CE-Kennzeichnung Geräteschild, CE-Kennzeichnung Das Geräteschild (Typenschild) befi ndet sich beim DELTA plus an der linken Geräte-Innenseite hinter der Aschetür. Hinweise zum Öffnen der Aschetür fi nden Sie im Abschnitt „Aschetür“ auf Seite 49 Abb. 9.1 Geräteschild an der linken Innenseite hinter der...
  • Seite 108 Anforderungen erfüllt Herausfallen von Glut Reinigbarkeit der Anforderungen erfüllt Heizfl ächen LEDA Werk GmbH & Co.KG, ≤ 1250 mg/m N ³ mittlerer CO -Gehalt bez. auf 13% O 2 Groninger Straße 10, 26789 Leer, Deutschland, Emission von Abgastemperatur bei Nennwärmeleistung www.leda.de, info@www.leda.de...

  • Seite 109: Energielabel Und Produktdatenblatt

    Energielabel und Produktdatenblatt 10. Energielabel und Produktdatenblatt DELTA plus DELTA W Name des Lieferanten LEDA Werk GmbH & Co.KG Modellkennung des Lieferanten DELTA plus DELTA W Energieeffi zienzklasse des Modells Direkte Wärmeleistung [kW] Indirekte Wärmeleistung [kW] – Energieeffi zienzindex ≥ 107 ≥...
  • Seite 110 LEDA Werk GmbH & Co. DELTA plus ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 111 LEDA Werk GmbH & Co. DELTA W ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
  • Seite 112 Sprechen Sie uns an. Ihr LEDA-Händler/-Handwerkspartner Fordern Sie weitere Infos an: LEDA Werk GmbH & Co. KG Postfach 1160 26761 Leer Telefon 0491 - 6099 - 0 Telefax - 290 www.leda.de info@www.leda.de...
