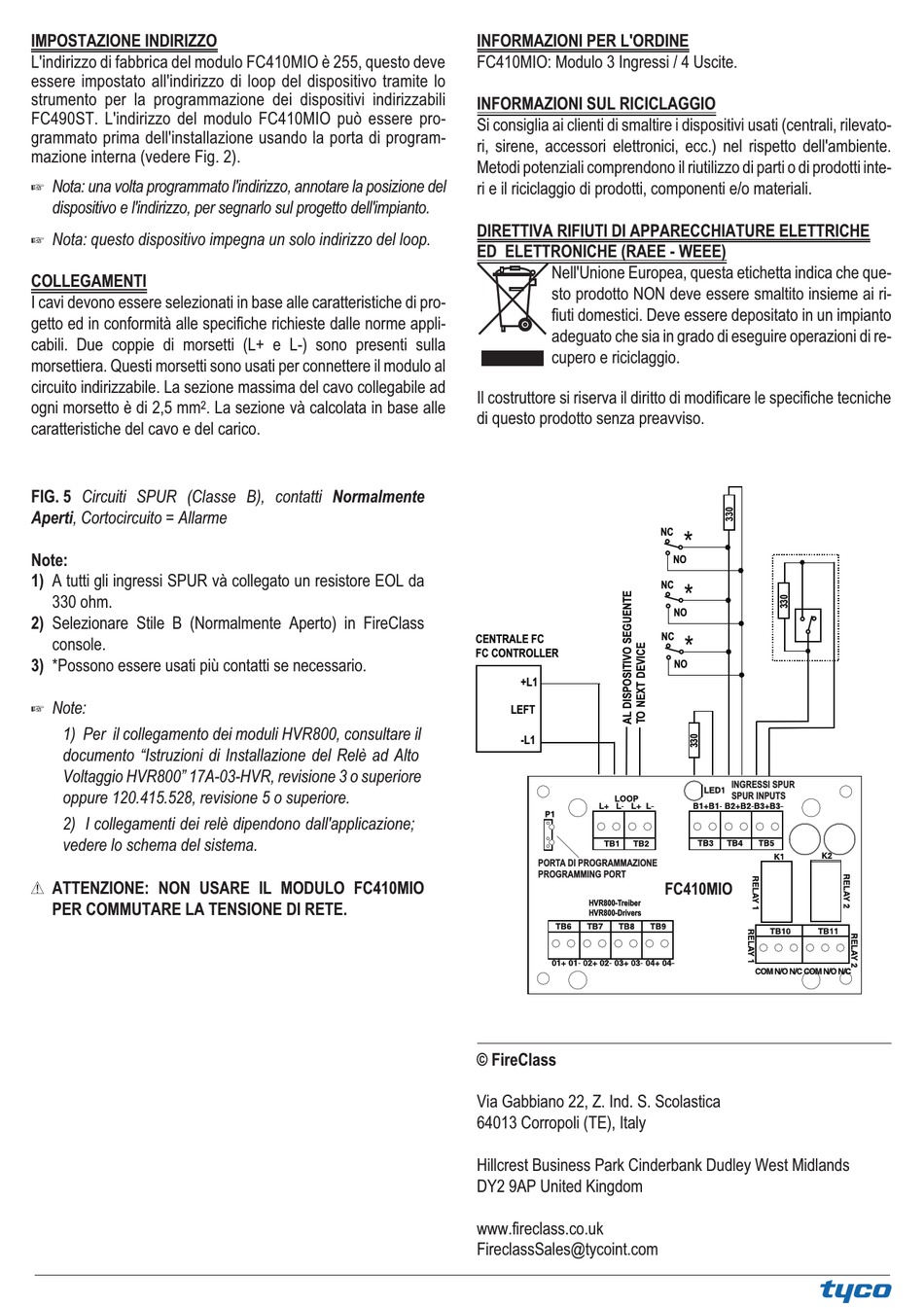

IMPOSTAZIONE INDIRIZZO
L'indirizzo di fabbrica del modulo FC410MIO è 255, questo deve
essere impostato all'indirizzo di loop del dispositivo tramite lo
strumento per la programmazione dei dispositivi indirizzabili
FC490ST. L'indirizzo del modulo FC410MIO può essere pro-
grammato prima dell'installazione usando la porta di program-
mazione interna (vedere Fig. 2).
+ Nota: una volta programmato l'indirizzo, annotare la posizione del
dispositivo e l'indirizzo, per segnarlo sul progetto dell'impianto.
+ Nota: questo dispositivo impegna un solo indirizzo del loop.
COLLEGAMENTI
I cavi devono essere selezionati in base alle caratteristiche di pro-
getto ed in conformità alle specifiche richieste dalle norme appli-
cabili. Due coppie di morsetti (L+ e L-) sono presenti sulla
morsettiera. Questi morsetti sono usati per connettere il modulo al
circuito indirizzabile. La sezione massima del cavo collegabile ad
2
ogni morsetto è di 2,5 mm
caratteristiche del cavo e del carico.
FIG. 5 Circuiti SPUR (Classe B), contatti Normalmente
Aperti, Cortocircuito = Allarme
Note:
1) A tutti gli ingressi SPUR và collegato un resistore EOL da
330 ohm.
2) Selezionare Stile B (Normalmente Aperto) in FireClass
console.
3) *Possono essere usati più contatti se necessario.
+ Note:
1) Per il collegamento dei moduli HVR800, consultare il
documento "Istruzioni di Installazione del Relè ad Alto
Voltaggio HVR800" 17A-03-HVR, revisione 3 o superiore
oppure 120.415.528, revisione 5 o superiore.
2) I collegamenti dei relè dipendono dall'applicazione;
vedere lo schema del sistema.
! ATTENZIONE: NON USARE IL MODULO FC410MIO
PER COMMUTARE LA TENSIONE DI RETE.
. La sezione và calcolata in base alle
INFORMAZIONI PER L'ORDINE
FC410MIO: Modulo 3 Ingressi / 4 Uscite.
INFORMAZIONI SUL RICICLAGGIO
Si consiglia ai clienti di smaltire i dispositivi usati (centrali, rilevato-
ri, sirene, accessori elettronici, ecc.) nel rispetto dell'ambiente.
Metodi potenziali comprendono il riutilizzo di parti o di prodotti inte-
ri e il riciclaggio di prodotti, componenti e/o materiali.
DIRETTIVA RIFIUTI DI APPARECCHIATURE ELETTRICHE
ED ELETTRONICHE (RAEE - WEEE)
Nell'Unione Europea, questa etichetta indica che que-
sto prodotto NON deve essere smaltito insieme ai ri-
fiuti domestici. Deve essere depositato in un impianto
adeguato che sia in grado di eseguire operazioni di re-
cupero e riciclaggio.
Il costruttore si riserva il diritto di modificare le specifiche tecniche
di questo prodotto senza preavviso.
CENTRALE FC
FC CONTROLLER
+L1
LEFT
-L1
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
HVR800-Treiber
HVR800-Drivers
© FireClass
Via Gabbiano 22, Z. Ind. S. Scolastica
64013 Corropoli (TE), Italy
Hillcrest Business Park Cinderbank Dudley West Midlands
DY2 9AP United Kingdom
www.fireclass.co.uk
FireclassSales@tycoint.com
NC
*
NO
NC
*
NO
NC
*
NO
INGRESSI SPUR
SPUR INPUTS
FC410MIO
