FireClass FC410MIO Bedienungsanleitung Seite 7

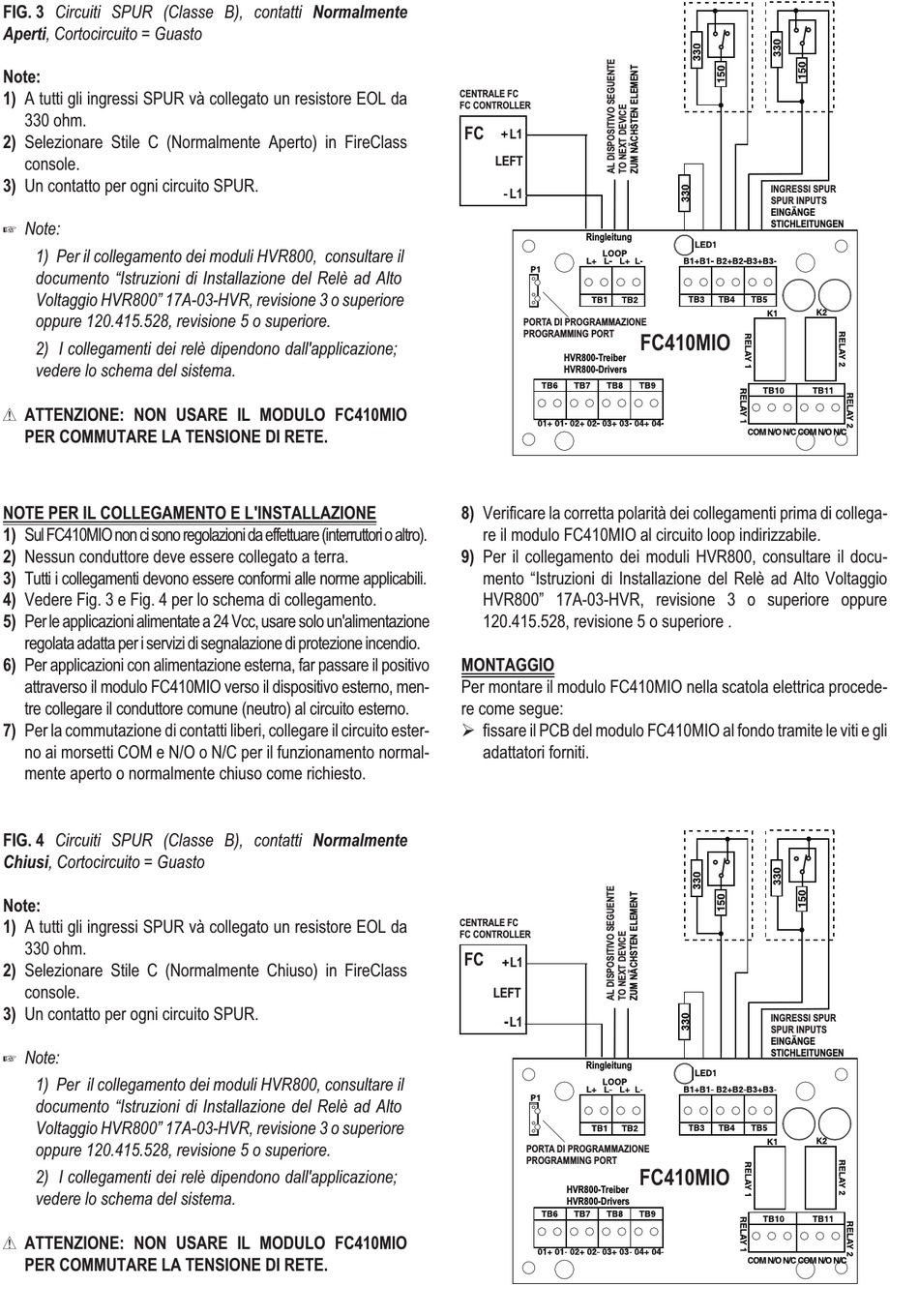

FIG. 3 Circuiti SPUR (Classe B), contatti Normalmente
Aperti, Cortocircuito = Guasto
Note:
1) A tutti gli ingressi SPUR và collegato un resistore EOL da
330 ohm.
2) Selezionare Stile C (Normalmente Aperto) in FireClass
console.
3) Un contatto per ogni circuito SPUR.
+ Note:
1) Per il collegamento dei moduli HVR800, consultare il
documento "Istruzioni di Installazione del Relè ad Alto
Voltaggio HVR800" 17A-03-HVR, revisione 3 o superiore
oppure 120.415.528, revisione 5 o superiore.
2) I collegamenti dei relè dipendono dall'applicazione;
vedere lo schema del sistema.
! ATTENZIONE: NON USARE IL MODULO FC410MIO
PER COMMUTARE LA TENSIONE DI RETE.
NOTE PER IL COLLEGAMENTO E L'INSTALLAZIONE
1) Sul FC410MIO non ci sono regolazioni da effettuare (interruttori o altro).
2) Nessun conduttore deve essere collegato a terra.
3) Tutti i collegamenti devono essere conformi alle norme applicabili.
4) Vedere Fig. 3 e Fig. 4 per lo schema di collegamento.
5) Per le applicazioni alimentate a 24 Vcc, usare solo un'alimentazione
regolata adatta per i servizi di segnalazione di protezione incendio.
6) Per applicazioni con alimentazione esterna, far passare il positivo
attraverso il modulo FC410MIO verso il dispositivo esterno, men-
tre collegare il conduttore comune (neutro) al circuito esterno.
7) Per la commutazione di contatti liberi, collegare il circuito ester-
no ai morsetti COM e N/O o N/C per il funzionamento normal-
mente aperto o normalmente chiuso come richiesto.
FIG. 4 Circuiti SPUR (Classe B), contatti Normalmente
Chiusi, Cortocircuito = Guasto
Note:
1) A tutti gli ingressi SPUR và collegato un resistore EOL da
330 ohm.
2) Selezionare Stile C (Normalmente Chiuso) in FireClass
console.
3) Un contatto per ogni circuito SPUR.
+ Note:
1) Per il collegamento dei moduli HVR800, consultare il
documento "Istruzioni di Installazione del Relè ad Alto
Voltaggio HVR800" 17A-03-HVR, revisione 3 o superiore
oppure 120.415.528, revisione 5 o superiore.
2) I collegamenti dei relè dipendono dall'applicazione;
vedere lo schema del sistema.
! ATTENZIONE: NON USARE IL MODULO FC410MIO
PER COMMUTARE LA TENSIONE DI RETE.
CENTRALE FC
FC CONTROLLER
FC
L1
LEFT
L1
Ringleitung
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
HVR800-Treiber
HVR800-Drivers
8) Verificare la corretta polarità dei collegamenti prima di collega-
re il modulo FC410MIO al circuito loop indirizzabile.
9) Per il collegamento dei moduli HVR800, consultare il docu-
mento "Istruzioni di Installazione del Relè ad Alto Voltaggio
HVR800" 17A-03-HVR, revisione 3 o superiore oppure
120.415.528, revisione 5 o superiore .
MONTAGGIO
Per montare il modulo FC410MIO nella scatola elettrica procede-
re come segue:
Ø fissare il PCB del modulo FC410MIO al fondo tramite le viti e gli
adattatori forniti.
CENTRALE FC
FC CONTROLLER
FC
L1
LEFT
L1
Ringleitung
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
HVR800-Treiber
HVR800-Drivers
INGRESSI SPUR
SPUR INPUTS
EINGÄNGE
STICHLEITUNGEN
FC410MIO
INGRESSI SPUR
SPUR INPUTS
EINGÄNGE
STICHLEITUNGEN
FC410MIO
