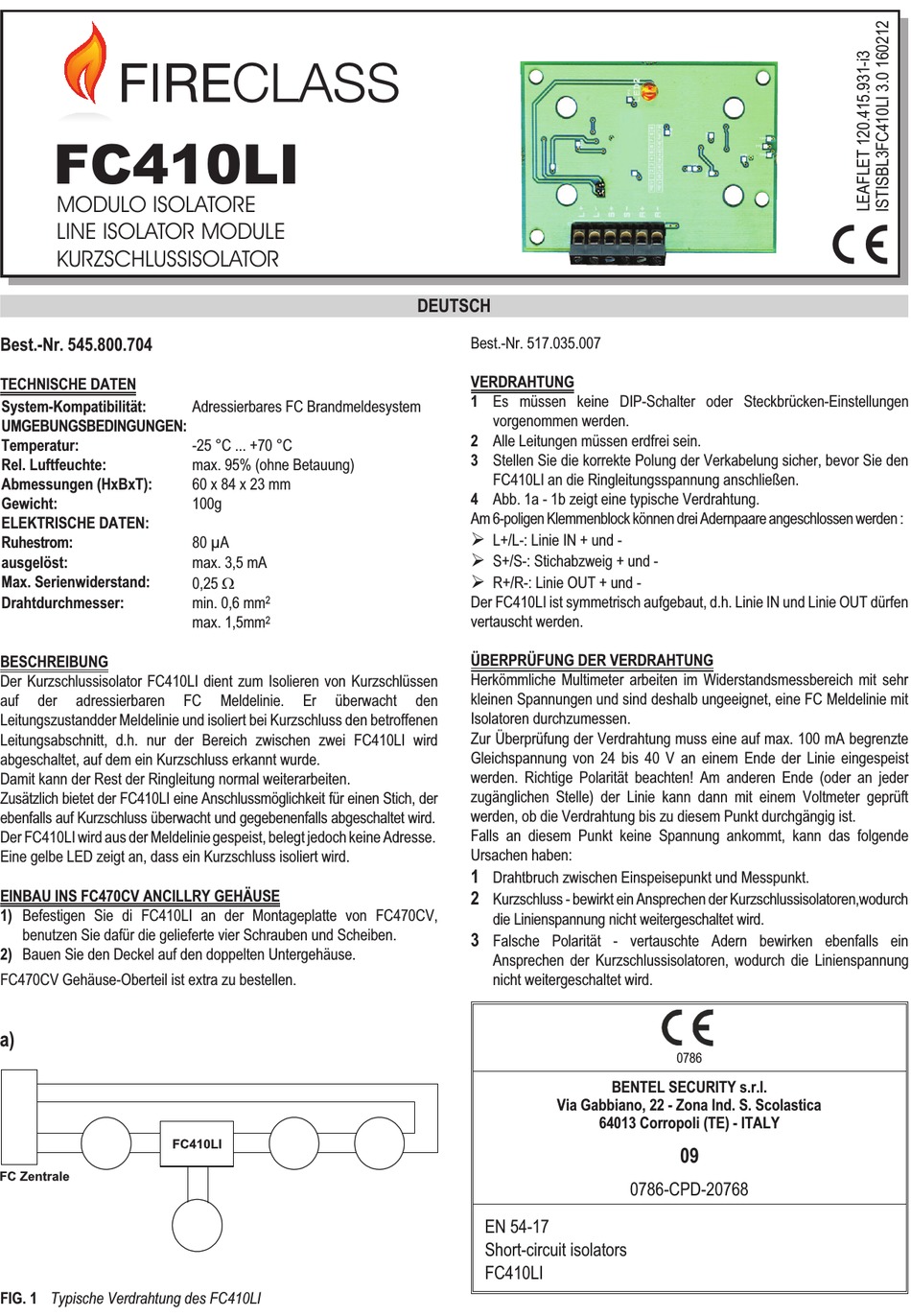

FireClass FC410LI Kurzanleitung

FC410LI
MODULO ISOLATORE
LINE ISOLATOR MODULE
KURZSCHLUSSISOLATOR
Best.-Nr. 545.800.704
TECHNISCHE DATEN
System-Kompatibilität:
UMGEBUNGSBEDINGUNGEN:
Temperatur:
Rel. Luftfeuchte:
Abmessungen (HxBxT):
Gewicht:
ELEKTRISCHE DATEN:
Ruhestrom:
ausgelöst:
Max. Serienwiderstand:
Drahtdurchmesser:
BESCHREIBUNG
Der Kurzschlussisolator FC410LI dient zum Isolieren von Kurzschlüssen
auf der adressierbaren
Leitungszustandder Meldelinie und isoliert bei Kurzschluss den betroffenen
Leitungsabschnitt, d.h. nur der Bereich zwischen zwei FC410LI wird
abgeschaltet, auf dem ein Kurzschluss erkannt wurde.
Damit kann der Rest der Ringleitung normal weiterarbeiten.
Zusätzlich bietet der FC410LI eine Anschlussmöglichkeit für einen Stich, der
ebenfalls auf Kurzschluss überwacht und gegebenenfalls abgeschaltet wird.
Der FC410LI wird aus der Meldelinie gespeist, belegt jedoch keine Adresse.
Eine gelbe LED zeigt an, dass ein Kurzschluss isoliert wird.
EINBAU INS FC470CV ANCILLRY GEHÄUSE
1) Befestigen Sie di FC410LI an der Montageplatte von FC470CV,
benutzen Sie dafür die gelieferte vier Schrauben und Scheiben.
2) Bauen Sie den Deckel auf den doppelten Untergehäuse.
FC470CV Gehäuse-Oberteil ist extra zu bestellen.
FIG. 1 Typische Verdrahtung des FC410LI
Adressierbares FC Brandmeldesystem
-25 °C ... +70 °C
max. 95% (ohne Betauung)
60 x 84 x 23 mm
100g
80 µA
max. 3,5 mA
0,25 W
min. 0,6 mm 2
max. 1,5mm 2
FC Meldelinie. Er überwacht
DEUTSCH
Best.-Nr. 517.035.007
VERDRAHTUNG
1 Es müssen keine DIP-Schalter oder Steckbrücken-Einstellungen
vorgenommen werden.
2 Alle Leitungen müssen erdfrei sein.
3 Stellen Sie die korrekte Polung der Verkabelung sicher, bevor Sie den
FC410LI an die Ringleitungsspannung anschließen.
4 Abb. 1a - 1b zeigt eine typische Verdrahtung.
Am 6-poligen Klemmenblock können drei Adernpaare angeschlossen werden :
Ø
L+/L-: Linie IN + und -
Ø
S+/S-: Stichabzweig + und -
Ø
R+/R-: Linie OUT + und -
Der FC410LI ist symmetrisch aufgebaut, d.h. Linie IN und Linie OUT dürfen
vertauscht werden.
ÜBERPRÜFUNG DER VERDRAHTUNG
Herkömmliche Multimeter arbeiten im Widerstandsmessbereich mit sehr
kleinen Spannungen und sind deshalb ungeeignet, eine FC Meldelinie mit
den
Isolatoren durchzumessen.
Zur Überprüfung der Verdrahtung muss eine auf max. 100 mA begrenzte
Gleichspannung von 24 bis 40 V an einem Ende der Linie eingespeist
werden. Richtige Polarität beachten! Am anderen Ende (oder an jeder
zugänglichen Stelle) der Linie kann dann mit einem Voltmeter geprüft
werden, ob die Verdrahtung bis zu diesem Punkt durchgängig ist.
Falls an diesem Punkt keine Spannung ankommt, kann das folgende
Ursachen haben:
1
Drahtbruch zwischen Einspeisepunkt und Messpunkt.
2
Kurzschluss - bewirkt ein Ansprechen der Kurzschlussisolatoren,wodurch
die Linienspannung nicht weitergeschaltet wird.
3
Falsche Polarität - vertauschte Adern bewirken ebenfalls ein
Ansprechen der Kurzschlussisolatoren, wodurch die Linienspannung
nicht weitergeschaltet wird.
Via Gabbiano, 22 - Zona Ind. S. Scolastica
EN 54-17
Short-circuit isolators
FC410LI
0786
BENTEL SECURITY s.r.l.
64013 Corropoli (TE) - ITALY
09
0786-CPD-20768
