FireClass FC410MIM Handbuch

FireClass
FC410MIM
FC eingangselement, überwacht
Mini input module
Modulo d'ingresso mini
Módulo de minientradas FC410MIM
Best.-Nr. 555.800.701
Anwendung

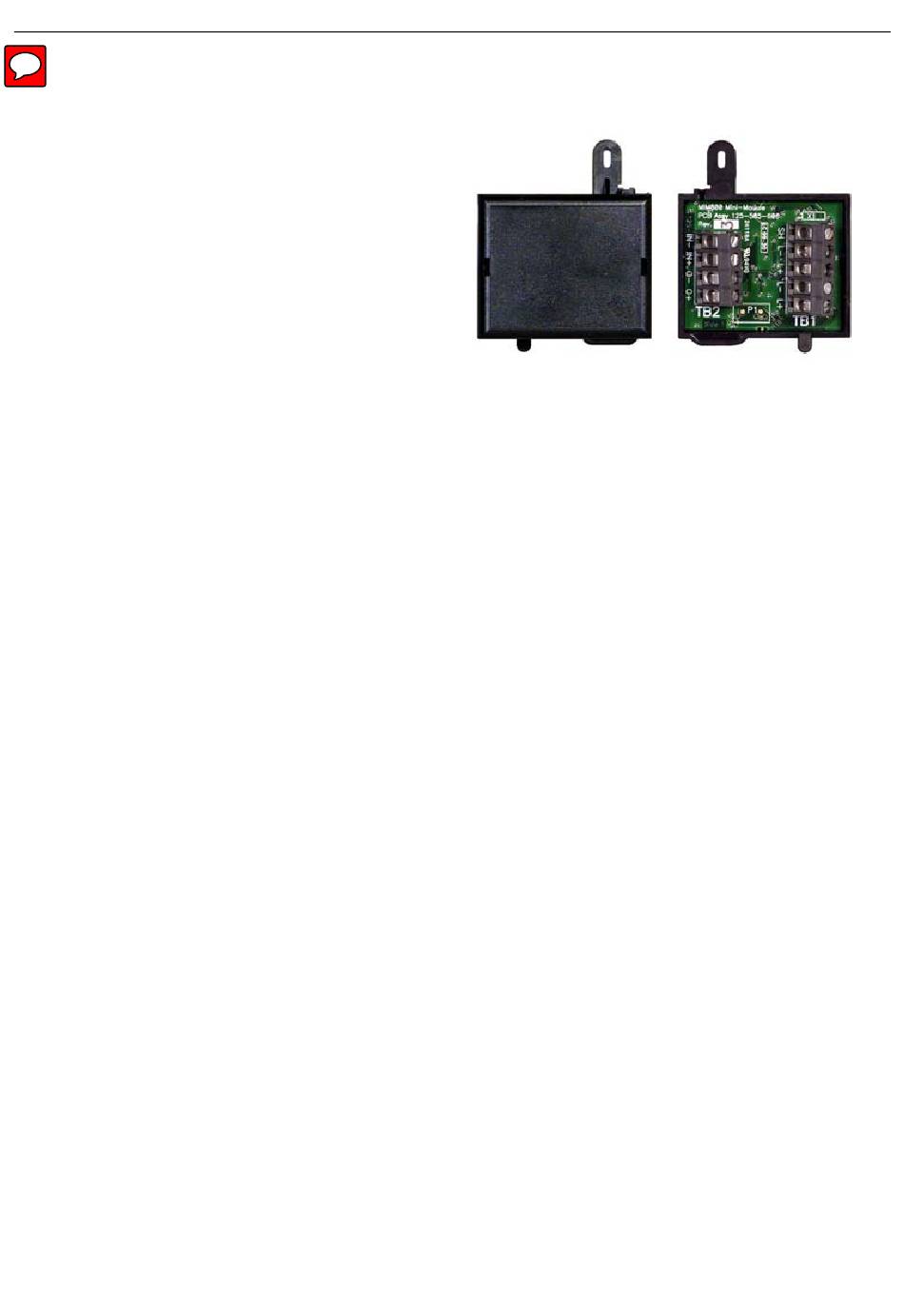

Das FC410MIM ist ein überwachtes Eingangse-
lement zum Einbau in das Fremdgehäuse des zu
überwachenden Gerätes.
Technische daten
System-
Kompatibilität:
Elementyp
(Kennung):
Spannungsver-
sorgung
aus der Ringleitung:
Stromaufnahme
im Bereitschaftsbe-
trieb:
im Alarmzustand
(ohne LED):
im Alarmzustand (mit
optionaler LED):
Linienendwider-
stand:
Aktivierungswider-
stand:
Montagehinweis Doc. version 5.0
DEUTSCH
Adressierbares FC
Brandmeldesystem
128
20 bis 40 V
0,3
0,3 mA
3 mA
200 Ohm
100 Ohm
Max.Leitungswider-
stand
der überwachten
Linie:
Umgebungstemperatur
im Betrieb:
Luftfeuchte:
Material (Gehäuse):
Gehäuseabmessungen
(BxHxT):
Gewicht:
Adresseinstellung
Per Auslieferungszustand ist die Adresse stand-
ardmäßig auf 255 gesetzt. Zum Einstellen der
individuellen Systemadresse kann das Handpro-
grammiergerät FC490ST am Programmiers-
tecker angeschlossen werden (siehe Abb. 2).
Verkabelung
An die Anschlussklemmen können Kabel mit
Drahtquerschnitten bis zu 1,5 mm
sen werden. Für die adressierbare Meldelinie
werden geschirmte Brandmeldekabel
des Typs J-Y(ST)Y nx2x0,8 empfohlen. Für die
Verdrahtung innerhalb des zu überwachenden
FC410MIM
10 Ohm
-25 bis +70 °C
max. 95 % (ohne
Betauung)
Kunststoff, schwarz
48 x 57 x 13 mm
22 g
2
angeschlos-
1/12
