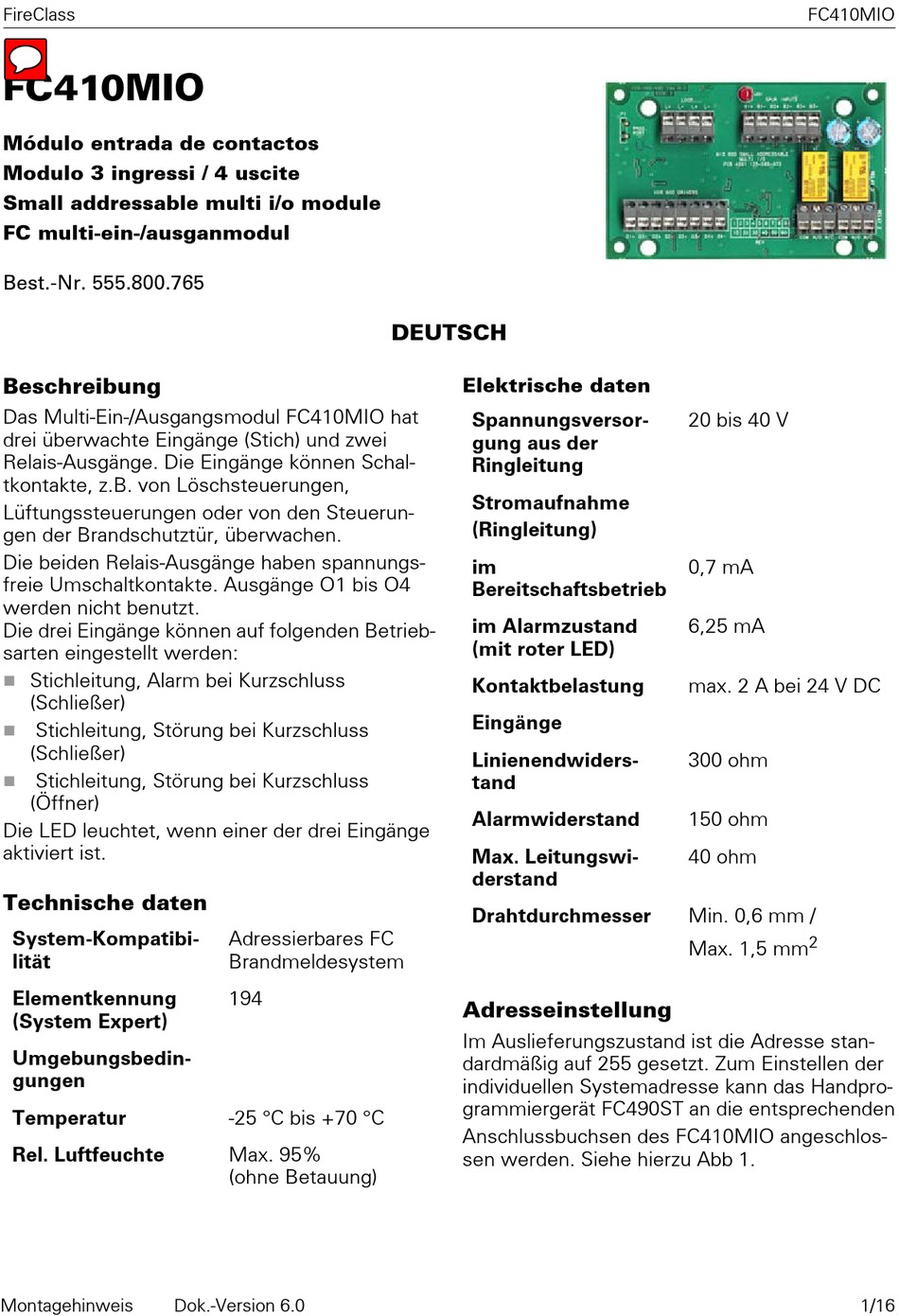

FireClass FC410MIO Bedienungsanleitung

FireClass
FC410MIO
Módulo entrada de contactos
Modulo 3 ingressi / 4 uscite
Small addressable multi i/o module
FC multi-ein-/ausganmodul
Best.-Nr. 555.800.765
Beschreibung
Das Multi-Ein-/Ausgangsmodul FC410MIO hat
drei überwachte Eingänge (Stich) und zwei
Relais-Ausgänge. Die Eingänge können Schal-
tkontakte, z.B. von Löschsteuerungen,
Lüftungssteuerungen oder von den Steuerun-
gen der Brandschutztür, überwachen.
Die beiden Relais-Ausgänge haben spannungs-
freie Umschaltkontakte. Ausgänge O1 bis O4
werden nicht benutzt.
Die drei Eingänge können auf folgenden Betrieb-
sarten eingestellt werden:

Stichleitung, Alarm bei Kurzschluss
(Schließer)

Stichleitung, Störung bei Kurzschluss
(Schließer)
 Stichleitung, Störung bei Kurzschluss
(Öffner)
Die LED leuchtet, wenn einer der drei Eingänge
aktiviert ist.
Technische daten
System-Kompatibi-
lität
Elementkennung
(System Expert)
Umgebungsbedin-
gungen
Temperatur
Rel. Luftfeuchte
Montagehinweis Fixing Instructions Doc. version 6.0
Adressierbares FC
Brandmeldesystem
194
-25 °C bis +70 °C
Max. 95%
(ohne Betauung)
Dok.-Version 6.0
DEUTSCH
Elektrische daten
Spannungsversor-
gung aus der
Ringleitung
Stromaufnahme
(Ringleitung)
im
Bereitschaftsbetrieb
im Alarmzustand
(mit roter LED)
Kontaktbelastung
Eingänge
Linienendwiders-
tand
Alarmwiderstand
Max. Leitungswi-
derstand
Drahtdurchmesser
Adresseinstellung
Im Auslieferungszustand ist die Adresse stan-
dardmäßig auf 255 gesetzt. Zum Einstellen der
individuellen Systemadresse kann das Handpro-
grammiergerät FC490ST an die entsprechenden
Anschlussbuchsen des FC410MIO angeschlos-
sen werden. Siehe hierzu Abb 1.
FC410MIO
20 bis 40 V
0,7 mA
6,25 mA
max. 2 A bei 24 V DC
300 ohm
150 ohm
40 ohm
Min. 0,6 mm /
2
Max. 1,5 mm
1/16
