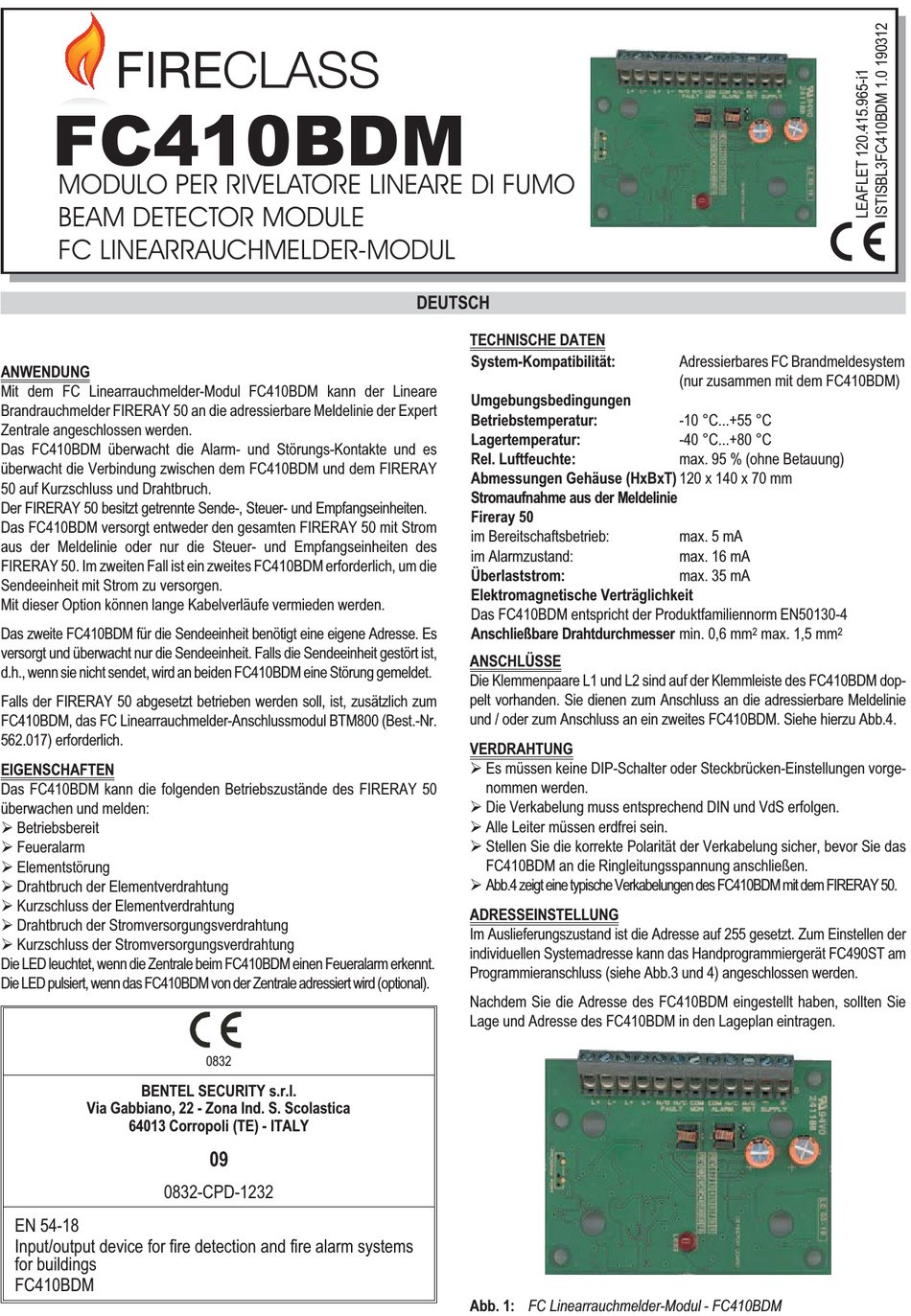

FC410BDM
MODULO PER RIVELATORE LINEARE DI FUMO
BEAM DETECTOR MODULE
FC LINEARRAUCHMELDER-MODUL
ANWENDUNG
Mit dem FC Linearrauchmelder-Modul FC410BDM kann der Lineare
Brandrauchmelder FIRERAY 50 an die adressierbare Meldelinie der Expert
Zentrale angeschlossen werden.
Das FC410BDM überwacht die Alarm- und Störungs-Kontakte und es
überwacht die Verbindung zwischen dem FC410BDM und dem FIRERAY
50 auf Kurzschluss und Drahtbruch.
Der FIRERAY 50 besitzt getrennte Sende-, Steuer- und Empfangseinheiten.
Das FC410BDM versorgt entweder den gesamten FIRERAY 50 mit Strom
aus der Meldelinie oder nur die Steuer- und Empfangseinheiten des
FIRERAY 50. Im zweiten Fall ist ein zweites FC410BDM erforderlich, um die
Sendeeinheit mit Strom zu versorgen.
Mit dieser Option können lange Kabelverläufe vermieden werden.
Das zweite FC410BDM für die Sendeeinheit benötigt eine eigene Adresse. Es
versorgt und überwacht nur die Sendeeinheit. Falls die Sendeeinheit gestört ist,
d.h., wenn sie nicht sendet, wird an beiden FC410BDM eine Störung gemeldet.
Falls der FIRERAY 50 abgesetzt betrieben werden soll, ist, zusätzlich zum
FC410BDM, das FC Linearrauchmelder-Anschlussmodul BTM800 (Best.-Nr.
562.017) erforderlich.
EIGENSCHAFTEN
Das FC410BDM kann die folgenden Betriebszustände des FIRERAY 50
überwachen und melden:
Ø Betriebsbereit
Ø Feueralarm
Ø Elementstörung
Ø Drahtbruch der Elementverdrahtung
Ø Kurzschluss der Elementverdrahtung
Ø Drahtbruch der Stromversorgungsverdrahtung
Ø Kurzschluss der Stromversorgungsverdrahtung
Die LED leuchtet, wenn die Zentrale beim FC410BDM einen Feueralarm erkennt.
Die LED pulsiert, wenn das FC410BDM von der Zentrale adressiert wird (optional).
BENTEL SECURITY s.r.l.
Via Gabbiano, 22 - Zona Ind. S. Scolastica
64013 Corropoli (TE) - ITALY
0832-CPD-1232
EN 54-18
Input/output device for fire detection and fire alarm systems
for buildings
FC410BDM
0832
09
DEUTSCH
TECHNISCHE DATEN
System-Kompatibilität:
Umgebungsbedingungen
Betriebstemperatur:
Lagertemperatur:
Rel. Luftfeuchte:
Abmessungen Gehäuse (HxBxT) 120 x 140 x 70 mm
Stromaufnahme aus der Meldelinie
Fireray 50
im Bereitschaftsbetrieb:
im Alarmzustand:
Überlaststrom:
Elektromagnetische Verträglichkeit
Das FC410BDM entspricht der Produktfamiliennorm EN50130-4
Anschließbare Drahtdurchmesser min. 0,6 mm
ANSCHLÜSSE
Die Klemmenpaare L1 und L2 sind auf der Klemmleiste des FC410BDM dop-
pelt vorhanden. Sie dienen zum Anschluss an die adressierbare Meldelinie
und / oder zum Anschluss an ein zweites FC410BDM. Siehe hierzu Abb.4.
VERDRAHTUNG
Ø Es müssen keine DIP-Schalter oder Steckbrücken-Einstellungen vorge-
nommen werden.
Ø Die Verkabelung muss entsprechend DIN und VdS erfolgen.
Ø Alle Leiter müssen erdfrei sein.
Ø Stellen Sie die korrekte Polarität der Verkabelung sicher, bevor Sie das
FC410BDM an die Ringleitungsspannung anschließen.
Ø Abb.4 zeigt eine typische Verkabelungen des FC410BDM mit dem FIRERAY 50.
ADRESSEINSTELLUNG
Im Auslieferungszustand ist die Adresse auf 255 gesetzt. Zum Einstellen der
individuellen Systemadresse kann das Handprogrammiergerät FC490ST am
Programmieranschluss (siehe Abb.3 und 4) angeschlossen werden.
Nachdem Sie die Adresse des FC410BDM eingestellt haben, sollten Sie
Lage und Adresse des FC410BDM in den Lageplan eintragen.
Abb. 1: FC Linearrauchmelder-Modul - FC410BDM
Adressierbares FC Brandmeldesystem
(nur zusammen mit dem FC410BDM)
-10 °C...+55 °C
-40 °C...+80 °C
max. 95 % (ohne Betauung)
max. 5 mA
max. 16 mA
max. 35 mA
2 max. 1,5 mm 2
