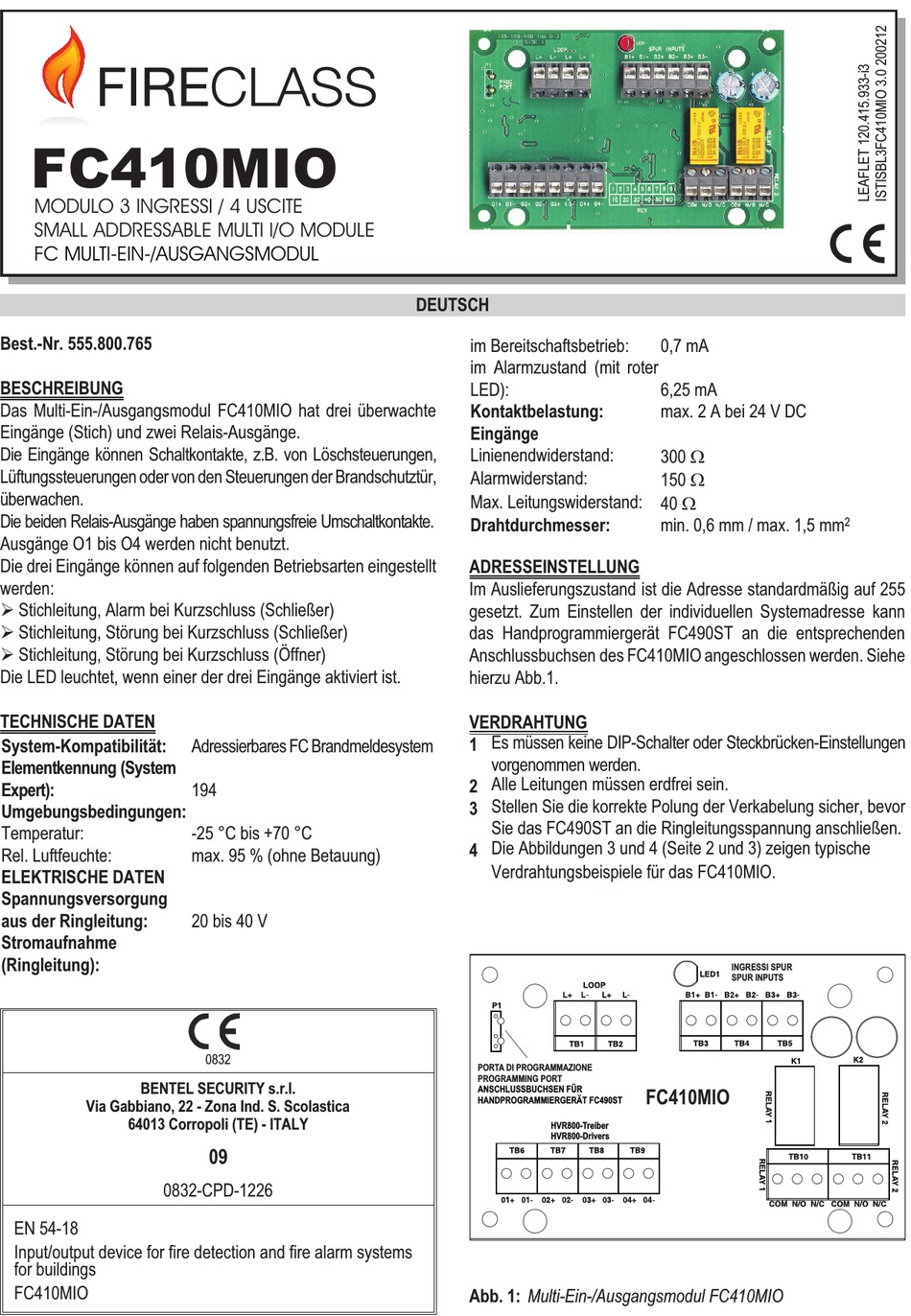

FC410MIO
MODULO 3 INGRESSI / 4 USCITE
SMALL ADDRESSABLE MULTI I/O MODULE
FC MULTI-EIN-/AUSGANGSMODUL
Best.-Nr. 555.800.765
BESCHREIBUNG
Das Multi-Ein-/Ausgangsmodul FC410MIO hat drei überwachte
Eingänge (Stich) und zwei Relais-Ausgänge.
Die Eingänge können Schaltkontakte, z.B. von Löschsteuerungen,
Lüftungssteuerungen oder von den Steuerungen der Brandschutztür,
überwachen.
Die beiden Relais-Ausgänge haben spannungsfreie Umschaltkontakte.
Ausgänge O1 bis O4 werden nicht benutzt.
Die drei Eingänge können auf folgenden Betriebsarten eingestellt
werden:
Ø Stichleitung, Alarm bei Kurzschluss (Schließer)
Ø Stichleitung, Störung bei Kurzschluss (Schließer)
Ø Stichleitung, Störung bei Kurzschluss (Öffner)
Die LED leuchtet, wenn einer der drei Eingänge aktiviert ist.
TECHNISCHE DATEN
System-Kompatibilität:
Elementkennung (System
Expert):
Umgebungsbedingungen:
Temperatur:
Rel. Luftfeuchte:
ELEKTRISCHE DATEN
Spannungsversorgung
aus der Ringleitung:
Stromaufnahme
(Ringleitung):
BENTEL SECURITY s.r.l.
Via Gabbiano, 22 - Zona Ind. S. Scolastica
64013 Corropoli (TE) - ITALY
0832-CPD-1226
EN 54-18
Input/output device for fire detection and fire alarm systems
for buildings
FC410MIO
Adressierbares FC Brandmeldesystem
194
-25 °C bis +70 °C
max. 95 % (ohne Betauung)
20 bis 40 V
0832
09
DEUTSCH
im Bereitschaftsbetrieb:
im Alarmzustand (mit roter
LED):
Kontaktbelastung:
Eingänge
Linienendwiderstand:
Alarmwiderstand:
Max. Leitungswiderstand: 40 W
Drahtdurchmesser:
ADRESSEINSTELLUNG
Im Auslieferungszustand ist die Adresse standardmäßig auf 255
gesetzt. Zum Einstellen der individuellen Systemadresse kann
das Handprogrammiergerät FC490ST an die entsprechenden
Anschlussbuchsen des FC410MIO angeschlossen werden. Siehe
hierzu Abb.1.
VERDRAHTUNG
1 Es müssen keine DIP-Schalter oder Steckbrücken-Einstellungen
vorgenommen werden.
2 Alle Leitungen müssen erdfrei sein.
3 Stellen Sie die korrekte Polung der Verkabelung sicher, bevor
Sie das FC490ST an die Ringleitungsspannung anschließen.
4 Die Abbildungen 3 und 4 (Seite 2 und 3) zeigen typische
Verdrahtungsbeispiele für das FC410MIO.
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
ANSCHLUSSBUCHSEN FÜR
HANDPROGRAMMIERGERÄT FC490ST
HVR800-Treiber
HVR800-Drivers
Abb. 1: Multi-Ein-/Ausgangsmodul FC410MIO
0,7 mA
6,25 mA
max. 2 A bei 24 V DC
300 W
150 W
min. 0,6 mm / max. 1,5 mm
INGRESSI SPUR
SPUR INPUTS
FC410MIO
2

Werbung

loading

Inhaltszusammenfassung für FireClass FC410MIO

  • Seite 1 Bereitschaftsbetrieb: 0,7 mA im Alarmzustand (mit roter BESCHREIBUNG LED): 6,25 mA Das Multi-Ein-/Ausgangsmodul FC410MIO hat drei überwachte Kontaktbelastung: max. 2 A bei 24 V DC Eingänge (Stich) und zwei Relais-Ausgänge. Eingänge 300 W Die Eingänge können Schaltkontakte, z.B. von Löschsteuerungen,...
  • Seite 2 CENTRALE FC FC CONTROLLER 3 Ein Kontakt für jede Stichleitung. + Betriebsdaten beim Interruptmodus LEFT Wird das FC410MIO im Interruptmodus betrieben, dann sind INGRESSI SPUR die Betriebsdaten für die Eingangselemente eingeschränkt SPUR INPUTS EINGÄNGE (siehe Dokumentation 901.3004D Planung und Projektierung, STICHLEITUNGEN Abschnitt „Betriebsarten der Eingangselemente“).
  • Seite 3: Technical Specification

    Relay Module Installation Instructions” 17A-03-HVR, Issue 3 or later, or 120.415.528, Issue 5 or later. + Note: the FC410MIO must not be used to switch mains voltages. Each of the three FC410MIO class B SPUR inputs can be config- Recommended Wire Size: Min.
  • Seite 4 3) All wiring must conform to the applicable standards. FC410MIO to the addressable loop circuit. 4) See Figs 3 and 4 for FC410MIO simplified wiring diagrams. 9) For connection to HVR800s, refer to document “HVR800 High 5) For 24 Vdc powered applications, only use a regulated supply Voltage Relay Module - Installation Instructions”...
  • Seite 5 ADDRESS SETTINGS ORDERING INFORMATION The FC410MIO has a default factory set address of 255, this must FC410MIO: Small Addressable Multi-I/O Module. be set to the loop address of the device using the FC490ST Loop Service Tool. The FC410MIO may be programmed with the ad-...
  • Seite 6: Specifiche Tecniche

    Un massimo di due relè ad alto voltaggio HVR800 possono essere Valore Identificativo: controllati e pilotati dal modulo 3 ingressi / 4 uscite FC410MIO, se i Compatibilità: usare solo con Centrali serie FC moduli HVR800 sono alimentati a 24 Vcc o 24 Vac. In questa ap-...
  • Seite 7 (neutro) al circuito esterno. re come segue: Ø fissare il PCB del modulo FC410MIO al fondo tramite le viti e gli 7) Per la commutazione di contatti liberi, collegare il circuito ester- no ai morsetti COM e N/O o N/C per il funzionamento normal- adattatori forniti.
  • Seite 8 IMPOSTAZIONE INDIRIZZO INFORMAZIONI PER L'ORDINE L'indirizzo di fabbrica del modulo FC410MIO è 255, questo deve FC410MIO: Modulo 3 Ingressi / 4 Uscite. essere impostato all'indirizzo di loop del dispositivo tramite lo strumento per la programmazione dei dispositivi indirizzabili INFORMAZIONI SUL RICICLAGGIO FC490ST.
