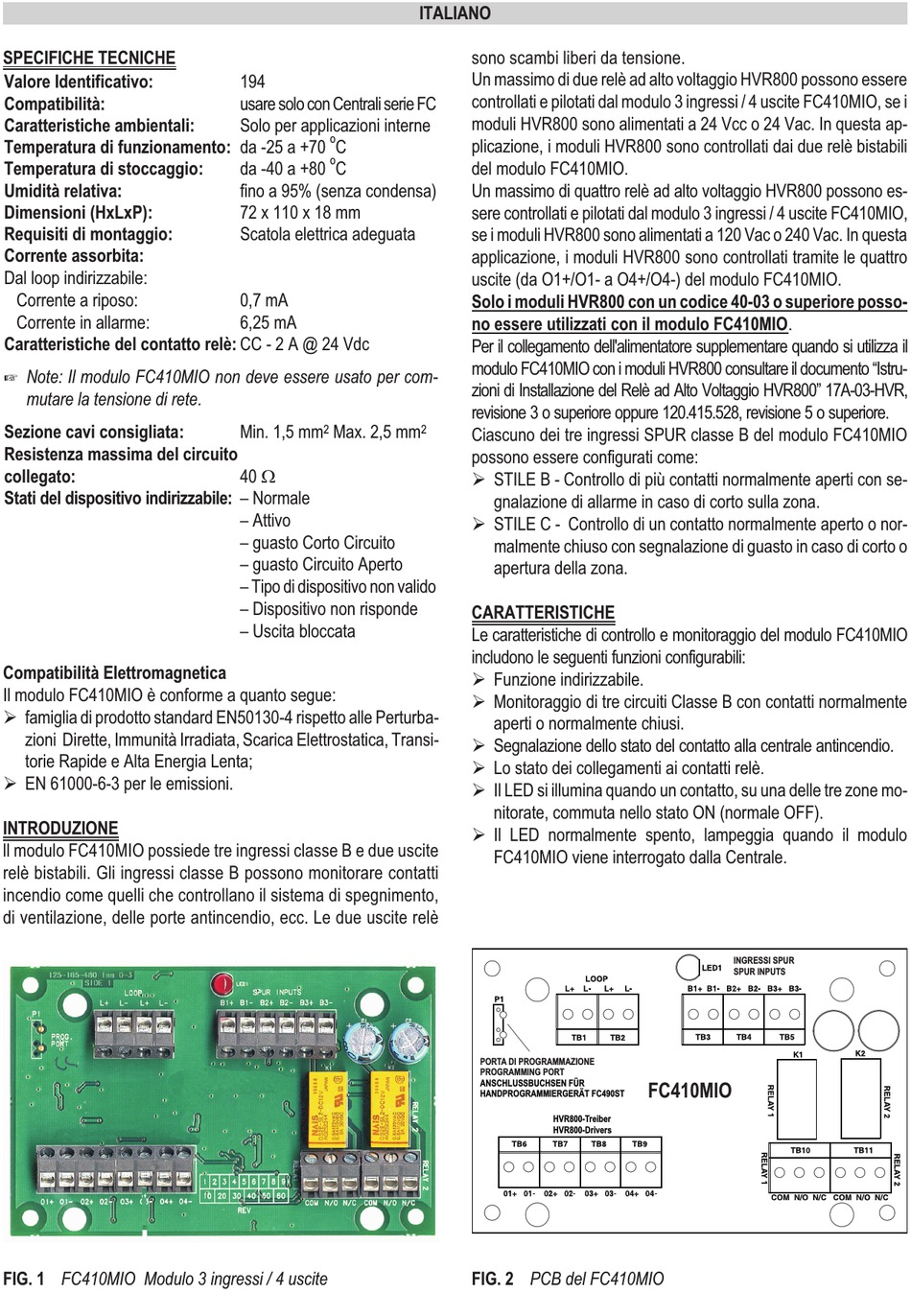

SPECIFICHE TECNICHE

Valore Identificativo:
Compatibilità:
Caratteristiche ambientali:
Temperatura di funzionamento: da -25 a +70
Temperatura di stoccaggio:
Umidità relativa:
Dimensioni (HxLxP):
Requisiti di montaggio:
Corrente assorbita:
Dal loop indirizzabile:
Corrente a riposo:
Corrente in allarme:
Caratteristiche del contatto relè: CC - 2 A @ 24 Vdc
+ Note: Il modulo FC410MIO non deve essere usato per com-
mutare la tensione di rete.
Sezione cavi consigliata:
Resistenza massima del circuito
collegato:
Stati del dispositivo indirizzabile: – Normale
Compatibilità Elettromagnetica
Il modulo FC410MIO è conforme a quanto segue:
Ø famiglia di prodotto standard EN50130-4 rispetto alle Perturba-
zioni Dirette, Immunità Irradiata, Scarica Elettrostatica, Transi-
torie Rapide e Alta Energia Lenta;
Ø EN 61000-6-3 per le emissioni.
INTRODUZIONE
ll modulo FC410MIO possiede tre ingressi classe B e due uscite
relè bistabili. Gli ingressi classe B possono monitorare contatti
incendio come quelli che controllano il sistema di spegnimento,
di ventilazione, delle porte antincendio, ecc. Le due uscite relè
FIG. 1 FC410MIO Modulo 3 ingressi / 4 uscite
194
usare solo con Centrali serie FC
Solo per applicazioni interne
o
C
o
da -40 a +80 C
fino a 95% (senza condensa)
72 x 110 x 18 mm
Scatola elettrica adeguata
0,7 mA
6,25 mA
Min. 1,5 mm 2 Max. 2,5 mm
40 W
– Attivo
– guasto Corto Circuito
– guasto Circuito Aperto
– Tipo di dispositivo non valido
– Dispositivo non risponde
– Uscita bloccata
ITALIANO
sono scambi liberi da tensione.
Un massimo di due relè ad alto voltaggio HVR800 possono essere
controllati e pilotati dal modulo 3 ingressi / 4 uscite FC410MIO, se i
moduli HVR800 sono alimentati a 24 Vcc o 24 Vac. In questa ap-
plicazione, i moduli HVR800 sono controllati dai due relè bistabili
del modulo FC410MIO.
Un massimo di quattro relè ad alto voltaggio HVR800 possono es-
sere controllati e pilotati dal modulo 3 ingressi / 4 uscite FC410MIO,
se i moduli HVR800 sono alimentati a 120 Vac o 240 Vac. In questa
applicazione, i moduli HVR800 sono controllati tramite le quattro
uscite (da O1+/O1- a O4+/O4-) del modulo FC410MIO.
Solo i moduli HVR800 con un codice 40-03 o superiore posso-
no essere utilizzati con il modulo FC410MIO.
Per il collegamento dell'alimentatore supplementare quando si utilizza il
modulo FC410MIO con i moduli HVR800 consultare il documento "Istru-
zioni di Installazione del Relè ad Alto Voltaggio HVR800" 17A-03-HVR,
revisione 3 o superiore oppure 120.415.528, revisione 5 o superiore.
2
Ciascuno dei tre ingressi SPUR classe B del modulo FC410MIO
possono essere configurati come:
Ø STILE B - Controllo di più contatti normalmente aperti con se-
gnalazione di allarme in caso di corto sulla zona.
Ø STILE C - Controllo di un contatto normalmente aperto o nor-
malmente chiuso con segnalazione di guasto in caso di corto o
apertura della zona.
CARATTERISTICHE
Le caratteristiche di controllo e monitoraggio del modulo FC410MIO
includono le seguenti funzioni configurabili:
Ø Funzione indirizzabile.
Ø Monitoraggio di tre circuiti Classe B con contatti normalmente
aperti o normalmente chiusi.
Ø Segnalazione dello stato del contatto alla centrale antincendio.
Ø Lo stato dei collegamenti ai contatti relè.
Ø Il LED si illumina quando un contatto, su una delle tre zone mo-
nitorate, commuta nello stato ON (normale OFF).
Ø Il LED normalmente spento, lampeggia quando il modulo
FC410MIO viene interrogato dalla Centrale.
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
ANSCHLUSSBUCHSEN FÜR
HANDPROGRAMMIERGERÄT FC490ST
HVR800-Treiber
HVR800-Drivers
FIG. 2 PCB del FC410MIO
INGRESSI SPUR
SPUR INPUTS
FC410MIO
