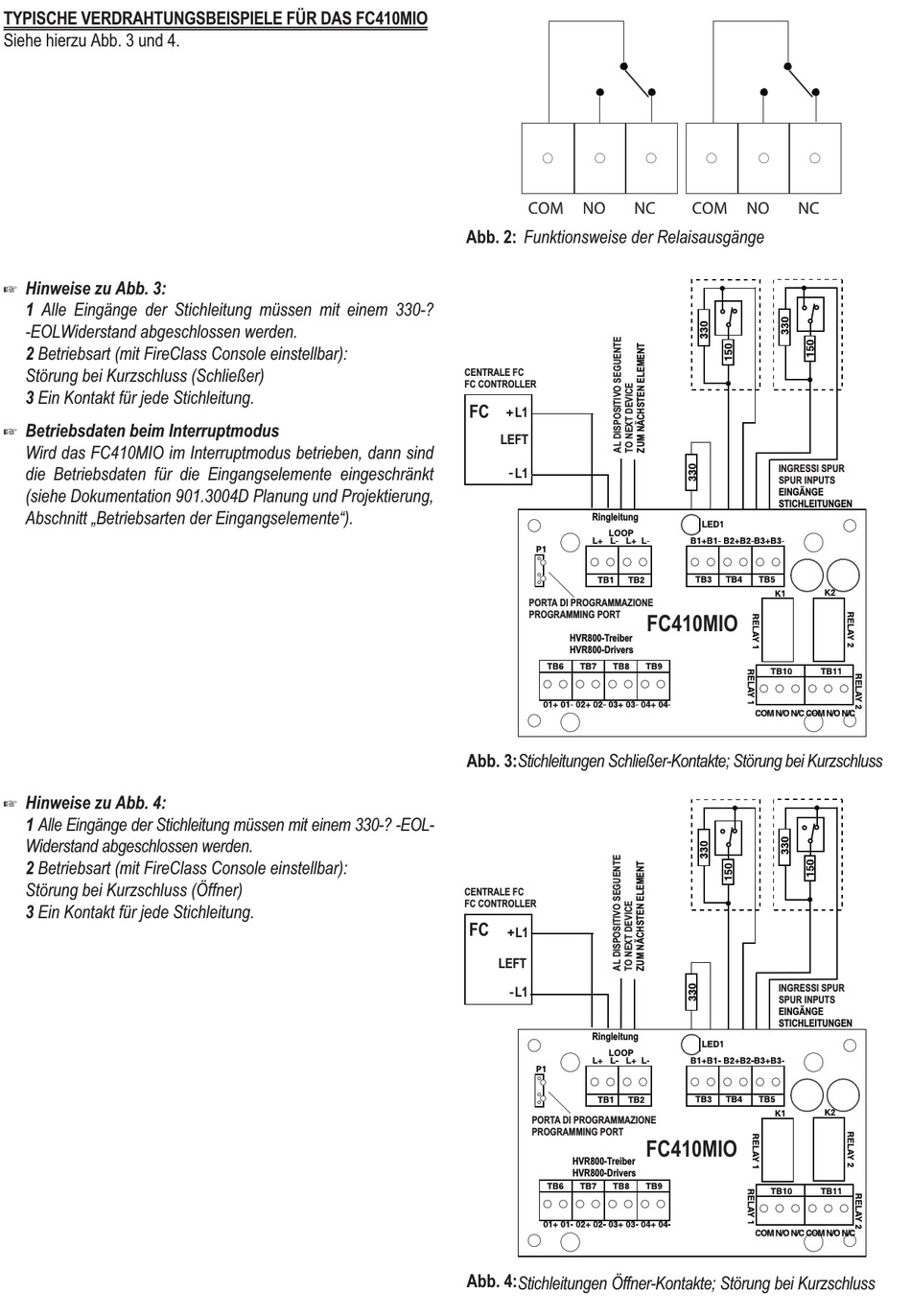

TYPISCHE VERDRAHTUNGSBEISPIELE FÜR DAS FC410MIO
Siehe hierzu Abb. 3 und 4.
+ Hinweise zu Abb. 3:
1 Alle Eingänge der Stichleitung müssen mit einem 330-?
-EOLWiderstand abgeschlossen werden.
2 Betriebsart (mit FireClass Console einstellbar):
Störung bei Kurzschluss (Schließer)
3 Ein Kontakt für jede Stichleitung.
+ Betriebsdaten beim Interruptmodus
Wird das FC410MIO im Interruptmodus betrieben, dann sind
die Betriebsdaten für die Eingangselemente eingeschränkt
(siehe Dokumentation 901.3004D Planung und Projektierung,
Abschnitt „Betriebsarten der Eingangselemente").
+ Hinweise zu Abb. 4:
1 Alle Eingänge der Stichleitung müssen mit einem 330-? -EOL-
Widerstand abgeschlossen werden.
2 Betriebsart (mit FireClass Console einstellbar):
Störung bei Kurzschluss (Öffner)
3 Ein Kontakt für jede Stichleitung.
Abb. 2: Funktionsweise der Relaisausgänge
CENTRALE FC
FC CONTROLLER
FC
L1
LEFT
L1
Ringleitung
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
HVR800-Treiber
HVR800-Drivers
Abb. 3:Stichleitungen Schließer-Kontakte; Störung bei Kurzschluss
CENTRALE FC
FC CONTROLLER
FC
L1
LEFT
L1
Ringleitung
PORTA DI PROGRAMMAZIONE
PROGRAMMING PORT
HVR800-Treiber
HVR800-Drivers
Abb. 4: Stichleitungen Öffner-Kontakte; Störung bei Kurzschluss
INGRESSI SPUR
SPUR INPUTS
EINGÄNGE
STICHLEITUNGEN
FC410MIO
INGRESSI SPUR
SPUR INPUTS
EINGÄNGE
STICHLEITUNGEN
FC410MIO
