Druckentlastung
ACHTUNG
Führen Sie diese Druckentlastung aus,
wenn zum Druckentlasten aufgefordert
wird, die Spritzarbeiten beendet werden,
das Gerät gereinigt, überprüft oder gewartet
wird, oder wenn die Spritzdüse installiert oder gereinigt wird.
1.
Schalten Sie das Spritzgerät AUS und stellen Sie den
Druckregler des Geräts auf den niedrigsten Druck.
2.
Drücken Sie die Pistole gegen einen Spüleimer. Ziehen
Sie die Pistole in den Eimer ab, um den Druck zu
entlasten.
Wenn die Vermutung besteht, dass Düse oder Schlauch
verstopft sind oder der Druck nach Ausführung der obigen
Schritte nicht vollständig entlastet wurde, lösen Sie GANZ
LANGSAM die Mutter am Düsenschutz oder die
Schlauchkupplung und entlasten Sie den Druck nach und
nach; schrauben Sie danach die Kupplung vollständig ab.
Beseitigen Sie Verstopfungen in Schlauch oder Düse.

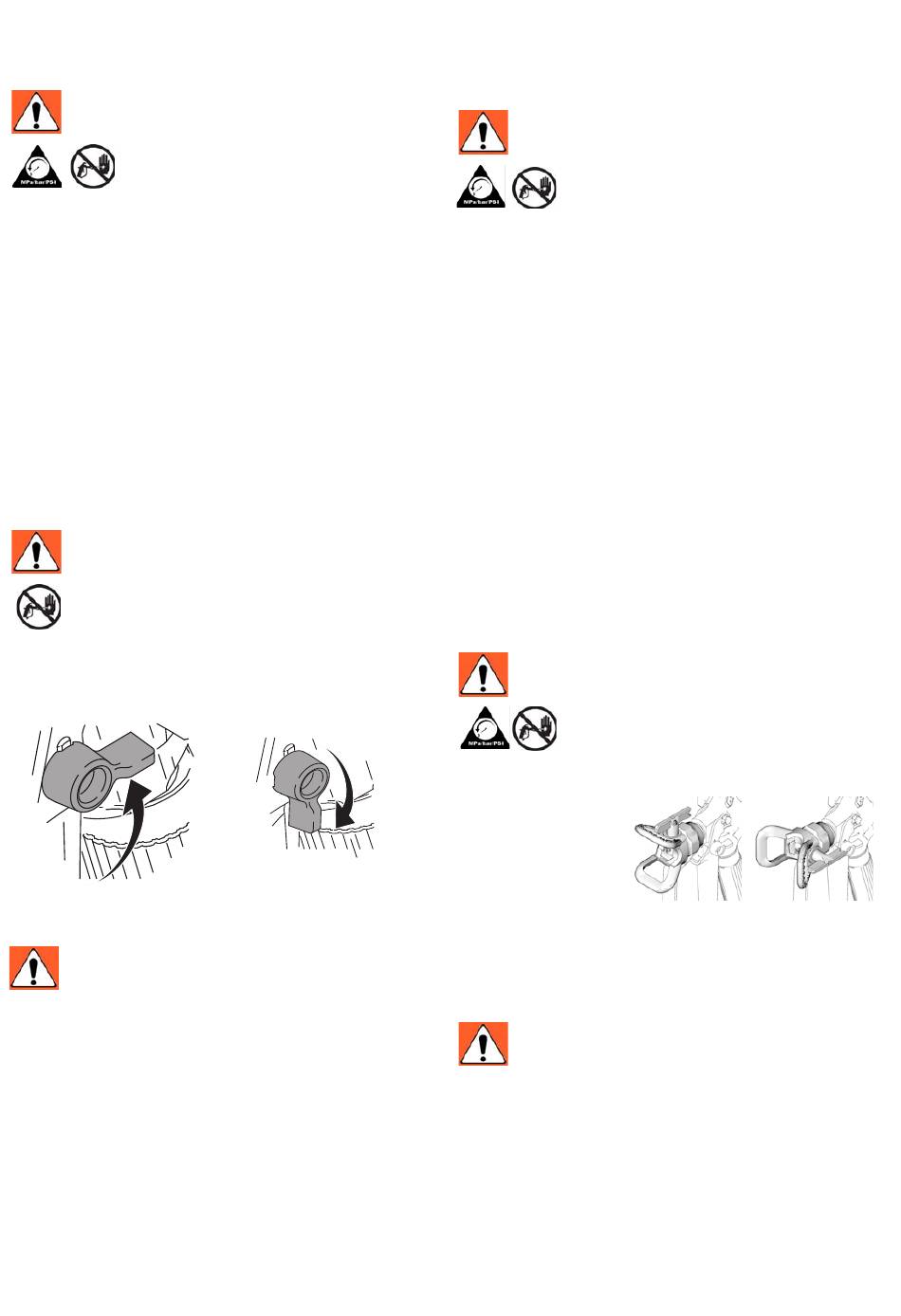

Pistolen-Abzugssperre
ACHTUNG
Um Verletzungen zu vermeiden, wenn die Pistole
nicht benutzt wird, muss die Abzugssperre der
Pistole verriegelt werden, wenn das Gerät
abgestellt wird oder unbeaufsichtigt bleibt.
Abzugssperre verriegelt
(Pistole spritzt nicht)
ti11309a
Einrichtung
ACHTUNG
Achten Sie darauf, dass das Spritzgerät ausgeschaltet und der
Stecker abgezogen ist. Siehe Spritzgeräte-Betriebsanleitung
für Anweisungen zum Entlüften und Spritzen.
Anschließen der Pistole an das Spritzgerät
1.
Befestigen Sie den Versorgungsschlauch am
Materialauslass des Spritzgeräts.
2.
Befestigen Sie das andere Ende des
Versorgungsschlauchs am Pistolen-Drehgelenk (5).
Ziehen Sie alle Verbindungen mit zwei
Schraubenschlüsseln (einem am Drehgelenk (5) und
einem am Schlauch) sicher fest.
3.
Für Anweisungen zum Entlüften siehe die
Betriebsanleitung des Spritzgeräts.
2
Abzugssperre entriegelt
(Pistole spritzt)
ti11308a
Befestigen der Düse (26) und des
Düsenschutzes (25) an der Pistole
ACHTUNG
1. Wenn das Gerät vor kurzem in Betrieb
war, entlasten Sie den Druck. Verriegeln
Sie die Abzugssperre.
2.
Drücken Sie die Dichtung (24) mit einem Bleistift oder einem
ähnlichen Gegenstand hinten in den Düsenschutz (25).
3.
Bringen Sie den Düsenschutz (25) über dem
Pistolenende (1) an.
4.
Setzen Sie die Düse (26) in den Düsenschutz (25).
Ziehen Sie die Haltemutter an.
Betrieb
Spritzen
1.
Entriegeln Sie die Abzugssperre.
2.
Achten Sie darauf, dass die pfeilförmige Düse (26) nach
vorn zeigt (zum Spritzen).
3.
Halten Sie die Pistole senkrecht mit einem Abstand von
ca. 30 cm von der Oberfläche entfernt. Bewegen Sie erst
die Pistole und betätigen Sie dann den Abzug (3), um ein
Test-Spritzbild zu spritzen.
4.
Erhöhen Sie langsam den Pumpendruck, bis eine gleichmä-
ßige Materialabdeckung erzielt wird (siehe Betriebsanleitung
des Spritzgeräts für weitere Informationen).
Ausrichten des Spritzstahls
ACHTUNG
1. Entlasten Sie den Druck. Verriegeln Sie
die Abzugssperre.
2.
Lösen Sie die
(3) horizontal
Haltemutter des
Düsenschutzes.
3.
Richten Sie den
Düsenschutz (25)
horizontal aus,
um ein horizonta-
les Muster zu
ti11564a
spritzen.
4.
Richten Sie den Düsenschutz (25) vertikal aus, um ein
vertikales Muster zu spritzen.
Beseitigen Sie Verstopfungen
ACHTUNG
1.
Entlasten Sie den Druck. Verriegeln Sie die Abzugssperre.
2.
Drehen Sie die Düse (26) um °. Entriegeln Sie die Abzugs-
sperre. Drehen Sie die Pistole in einen Eimer oder richten
Sie diese auf den Boden, um die Verstopfung zu beseitigen.
3.
Verriegeln Sie die Abzugssperre. Drehen Sie die Düse
(26) um ° zurück auf Spritzposition.
Reinigung
Spülen Sie die Pistole nach jeder Arbeitsschicht und stellen
Sie diese an einem trockenen Ort ab. Lassen Sie die Pistole
oder Teile nicht in Wasser oder Reinigungsmittel stehen.
(4) vertikal
ti11563a
312834L
