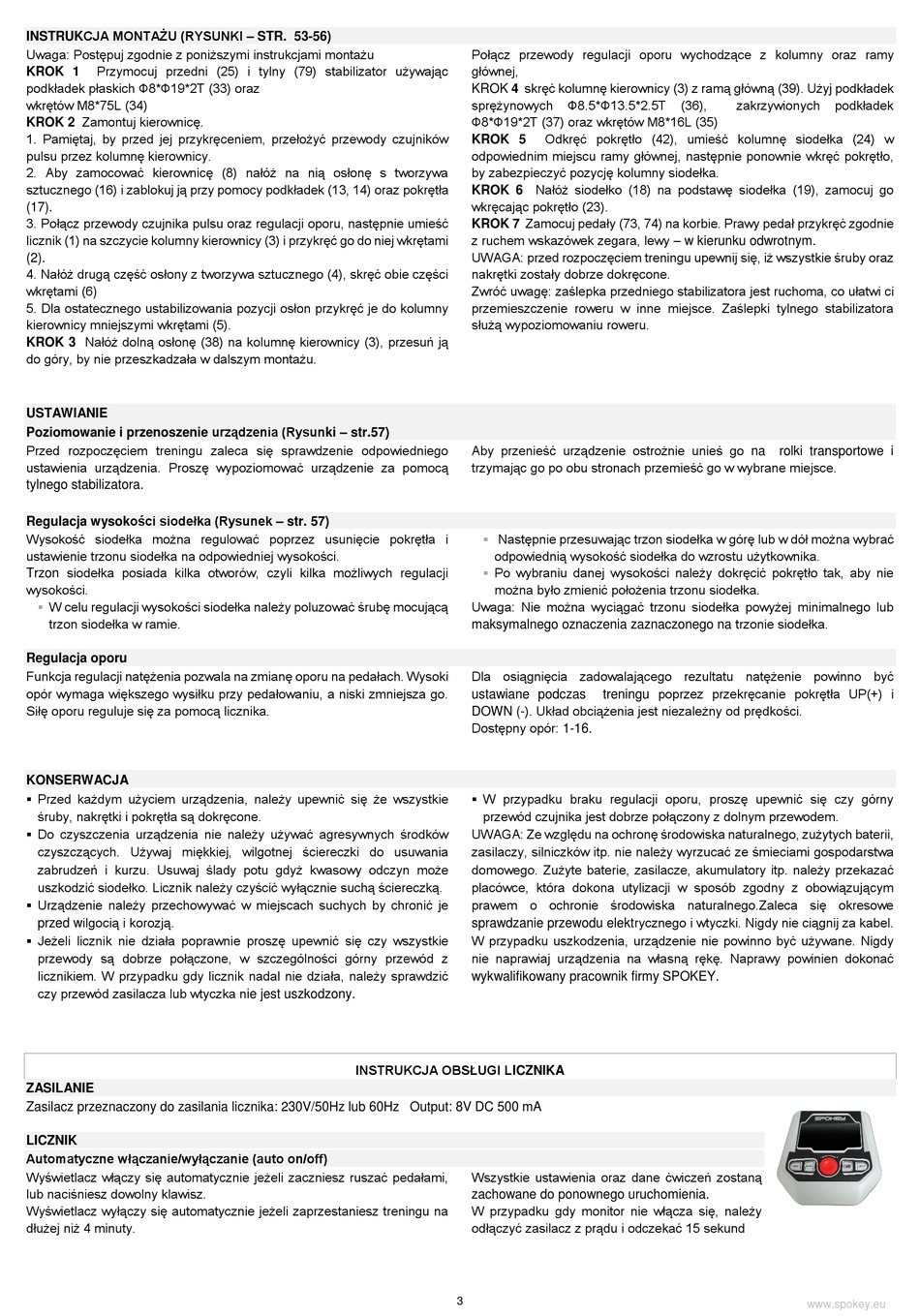

INSTRUKCJA MONTAŻU (RYSUNKI – STR. 53-56)
Uwaga: Postępuj zgodnie z poniższymi instrukcjami montażu
Przymocuj przedni (25) i tylny (79) stabilizator używając
KROK 1
podkładek płaskich Ф8*Ф19*2T (33) oraz
wkrętów M8*75L (34)
KROK 2 Zamontuj kierownicę.
1. Pamiętaj, by przed jej przykręceniem, przełożyć przewody czujników
pulsu przez kolumnę kierownicy.
2. Aby zamocować kierownicę (8) nałóż na nią osłonę s tworzywa
sztucznego (16) i zablokuj ją przy pomocy podkładek (13, 14) oraz pokrętła
(17).
3. Połącz przewody czujnika pulsu oraz regulacji oporu, następnie umieść
licznik (1) na szczycie kolumny kierownicy (3) i przykręć go do niej wkrętami
(2).
4. Nałóż drugą część osłony z tworzywa sztucznego (4), skręć obie części
wkrętami (6)
5. Dla ostatecznego ustabilizowania pozycji osłon przykręć je do kolumny
kierownicy mniejszymi wkrętami (5).
KROK 3 Nałóż dolną osłonę (38) na kolumnę kierownicy (3), przesuń ją
do góry, by nie przeszkadzała w dalszym montażu.
USTAWIANIE
Poziomowanie i przenoszenie urządzenia (Rysunki – str.57)
Przed rozpoczęciem treningu zaleca się sprawdzenie odpowiedniego
ustawienia urządzenia. Proszę wypoziomować urządzenie za pomocą
tylnego stabilizatora.
Regulacja wysokości siodełka (Rysunek – str. 57)
Wysokość siodełka można regulować poprzez usunięcie pokrętła i
ustawienie trzonu siodełka na odpowiedniej wysokości.
Trzon siodełka posiada kilka otworów, czyli kilka możliwych regulacji
wysokości.
 W celu regulacji wysokości siodełka należy poluzować śrubę mocującą
trzon siodełka w ramie.
Regulacja oporu
Funkcja regulacji natężenia pozwala na zmianę oporu na pedałach. Wysoki
opór wymaga większego wysiłku przy pedałowaniu, a niski zmniejsza go.
Siłę oporu reguluje się za pomocą licznika.
KONSERWACJA
 Przed każdym użyciem urządzenia, należy upewnić się że wszystkie
śruby, nakrętki i pokrętła są dokręcone.
 Do czyszczenia urządzenia nie należy używać agresywnych środków
czyszczących. Używaj miękkiej, wilgotnej ściereczki do usuwania
zabrudzeń i kurzu. Usuwaj ślady potu gdyż kwasowy odczyn może
uszkodzić siodełko. Licznik należy czyścić wyłącznie suchą ściereczką.
 Urządzenie należy przechowywać w miejscach suchych by chronić je
przed wilgocią i korozją.
 Jeżeli licznik nie działa poprawnie proszę upewnić się czy wszystkie
przewody są dobrze połączone, w szczególności górny przewód z
licznikiem. W przypadku gdy licznik nadal nie działa, należy sprawdzić
czy przewód zasilacza lub wtyczka nie jest uszkodzony.
ZASILANIE
Zasilacz przeznaczony do zasilania licznika: 230V/50Hz lub 60Hz Output: 8V DC 500 mA
LICZNIK
Automatyczne włączanie/wyłączanie (auto on/off)
Wyświetlacz włączy się automatycznie jeżeli zaczniesz ruszać pedałami,
lub naciśniesz dowolny klawisz.
Wyświetlacz wyłączy się automatycznie jeżeli zaprzestaniesz treningu na
dłużej niż 4 minuty.
Połącz przewody regulacji oporu wychodzące z kolumny oraz ramy
głównej,
KROK 4 skręć kolumnę kierownicy (3) z ramą główną (39). Użyj podkładek
sprężynowych
Ф8*Ф19*2T (37) oraz wkrętów M8*16L (35)
KROK 5
odpowiednim miejscu ramy głównej, następnie ponownie wkręć pokrętło,
by zabezpieczyć pozycję kolumny siodełka.
KROK 6 Nałóż siodełko (18) na podstawę siodełka (19), zamocuj go
wkręcając pokrętło (23).
KROK 7 Zamocuj pedały (73, 74) na korbie. Prawy pedał przykręć zgodnie
z ruchem wskazówek zegara, lewy – w kierunku odwrotnym.
UWAGA: przed rozpoczęciem treningu upewnij się, iż wszystkie śruby oraz
nakrętki zostały dobrze dokręcone.
Zwróć uwagę: zaślepka przedniego stabilizatora jest ruchoma, co ułatwi ci
przemieszczenie roweru w inne miejsce. Zaślepki tylnego stabilizatora
służą wypoziomowaniu roweru.
Aby przenieść urządzenie ostrożnie unieś go na
trzymając go po obu stronach przemieść go w wybrane miejsce.
 Następnie przesuwając trzon siodełka w górę lub w dół można wybrać
odpowiednią wysokość siodełka do wzrostu użytkownika.
 Po wybraniu danej wysokości należy dokręcić pokrętło tak, aby nie
można było zmienić położenia trzonu siodełka.
Uwaga: Nie można wyciągać trzonu siodełka powyżej minimalnego lub
maksymalnego oznaczenia zaznaczonego na trzonie siodełka.
Dla osiągnięcia zadowalającego rezultatu natężenie powinno być
ustawiane podczas
DOWN (-). Układ obciążenia jest niezależny od prędkości.
Dostępny opór: 1-16.
 W przypadku braku regulacji oporu, proszę upewnić się czy górny
przewód czujnika jest dobrze połączony z dolnym przewodem.
UWAGA: Ze względu na ochronę środowiska naturalnego, zużytych baterii,
zasilaczy, silniczków itp. nie należy wyrzucać ze śmieciami gospodarstwa
domowego. Zużyte baterie, zasilacze, akumulatory itp. należy przekazać
placówce, która dokona utylizacji w sposób zgodny z obowiązującym
prawem o ochronie środowiska naturalnego.Zaleca się okresowe
sprawdzanie przewodu elektrycznego i wtyczki. Nigdy nie ciągnij za kabel.
W przypadku uszkodzenia, urządzenie nie powinno być używane. Nigdy
nie naprawiaj urządzenia na własną rękę. Naprawy powinien dokonać
wykwalifikowany pracownik firmy SPOKEY.
INSTRUKCJA OBSŁUGI LICZNIKA
Wszystkie ustawienia oraz dane ćwiczeń zostaną
zachowane do ponownego uruchomienia.
W przypadku gdy monitor nie włącza się, należy
odłączyć zasilacz z prądu i odczekać 15 sekund
3
Ф8.5*Ф13.5*2.5T (36),
Odkręć pokrętło (42), umieść kolumnę siodełka (24) w
treningu poprzez przekręcanie pokrętła UP(+) i
zakrzywionych podkładek
rolki transportowe i
