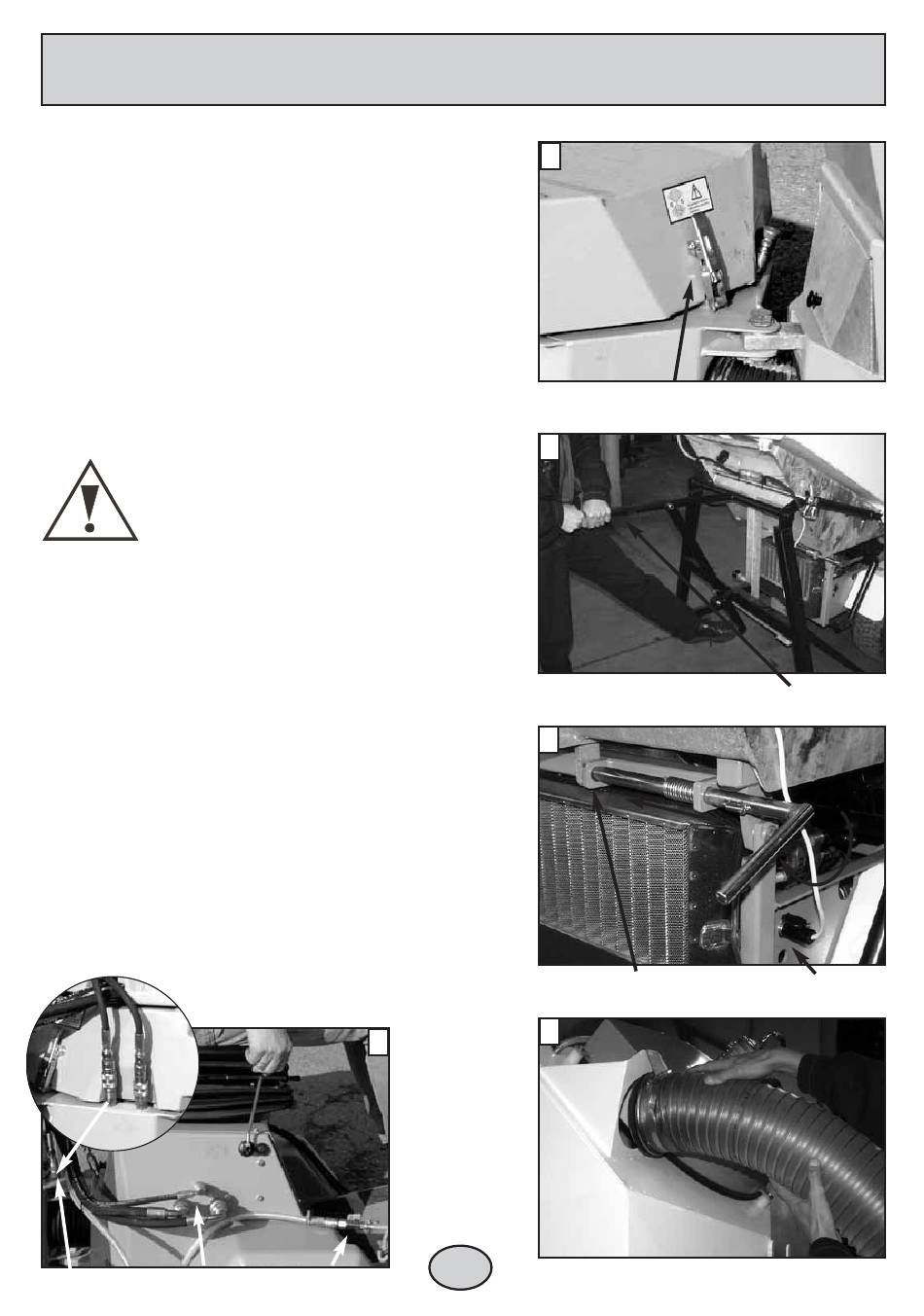

2. BETRIEBSANLEITUNG
Anbau des Kehrgutbehälters:
A) Es ist sicherzustellen, dass der
Motorhaubenverschluss verriegelt ist bevor das
Kehr/Sauggerät angebaut wird - (Bild 1)
B) Die Maschine rückwärts an die Abstellstütze/den
Kehrgutbehälter ranfahren. Die Vorderkante des
Kehrgutbehälters muss 2 bis 3 cm über den
vorderen Bereich der Maschine hinausragen.
C) Die Maschine wird gestoppt. (Vgl. Basisgerät-
Betriebsanleitung, Abschnitt 2.2)
D) Den Bedienungshebel C langsam nach unten drüc-
ken, den Sperrgriff vom Widerhaken freischieben
und den Kehrgutbehälter auf die Maschine
absenken (Bild 2).
Warnung
K K e e h h r r g g u u t t b b e e h h ä ä l l t t e e r r s s h h a a l l t t e e n n S S i i e e a a m m
B B e e d d i i e e n n u u n n g g s s h h e e b b e e l l g g u u t t f f e e s s t t u u n n d d l l a a s s s s e e n n S S i i e e d d e e n n
B B e e h h ä ä l l t t e e r r n n u u r r l l a a n n g g s s a a m m a a b b s s e e n n k k e e n n . . E E i i n n k k l l e e m m m m e e n n
v v o o n n F F i i n n g g e e r r n n v v e e r r m m e e i i d d e e n n ! !
E) Die Abstellstütze wieder von der Maschine freirollen.
F) Den Kehrgutbehälter bis Anschlag Richtung Kabine
schieben.
G) Es ist sicherzustellen, dass das Gerät sachgemäss
montiert ist, und dass der Verschlussgriff in die ein-
gerastete Stellung gehen kann. Evt. am Behälter rüt-
teln, um den festen Sitz zu prüfen (Bild 3).
H) Den 12 V Stecker rechts an der Maschine verbinden
(Bild 3).
I) Die drei Hydraulikschläuche mit den Anschlüssen
D1, D2 und D3 rechts an der Maschine verbinden
(Bild 4)
J) Die Wasserschläuche zusammenkoppeln (Bild 4)
K) Bringen Sie den Saugschlauch am Kehrgutbehälter
an (Bild 5).
L) Befestigen Sie den letzten kleinen Hydraulikschlauch
am Anschluss C1- an der linken, hinteren Seite des
Maschinenchassis. (Bild 4).
C1,C2
D1, D2, D3
C-Anschluss/D-Anschluss Wasserschlauch
! !
B B e e i i m m A A b b s s e e n n k k e e n n d d e e s s
4
1
Das Motorhaubenverschluss
muss verriegelt sein!
2
Absenkung des
Kehrgutbehälters
3
Verriegelte Stellung
5
9 9
Der Saugschlauch wird auf den Stutzen
des Kehrgutbehälters aufgesteckt.
Hebel
12 Volt Stecker
