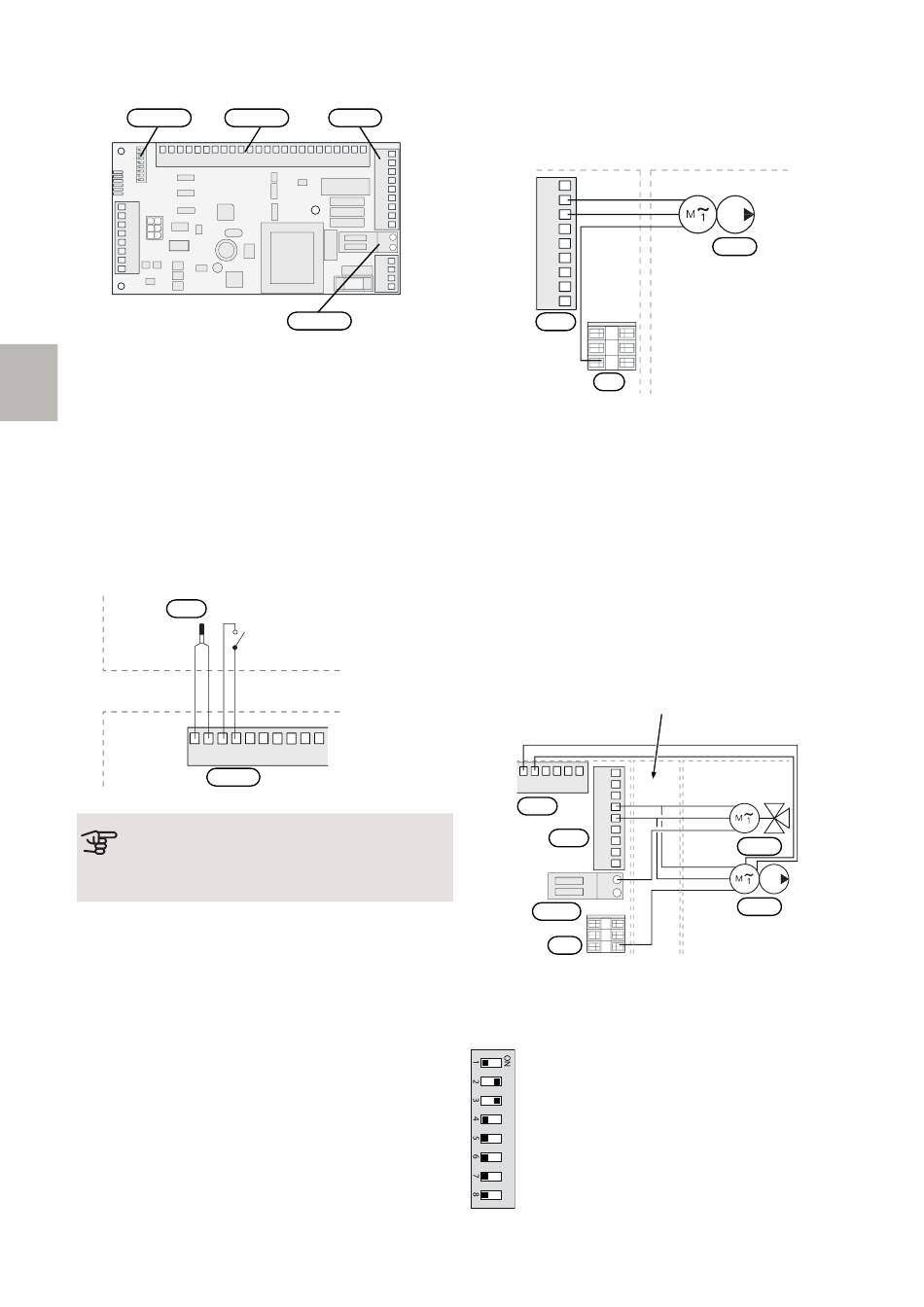

LISÄVARUSTEKORTTI (AA5)
AA5-S2
24 23 22 21
-X8
-X2
-X4 9
1
8
2
3
7
4
5
6
6
7
5
8
4
3
2
1
ANTURIEN JA ULKOISEN ESTON
S
KYTKEMINEN
Käytä kaapelia LiYY, EKKX tai vastaava.
ALLASANTURI (BT51)
Kytke allasanturi liittimeen AA5-X2:23-24.
ULKOINEN ESTO (VALINNAINEN)
Yksi kosketin voidaan kytkeä liittimeen AA5-X2:21-22
altaan lämmityksen estoa varten. Altaan lämmitys on
estetty kun kosketin suljetaan.
BT51
Externt
Ulkoinen
POOL 310
AXCkort
24
MUISTA!
Lisävarustekortin relelähtöjen suurin sallittu
kokonaiskuormitus on 2 A (230V).
44
AA5-X2 AA5-X9
20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
L
N
PE
1
2
AA5-X10
3
Ulkoinen esto
23 22 21 20 19 18 17 16 15
AA5-X2
KIERTOVESIPUMPUN (GP9) KYTKENTÄ
Kytke kiertovesipumppu (GP9) liittimeen AA5-X9:8 (230
V), AA5-X9:7 (N) ja X1:3 (PE).
-X9
9
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
AA5-X9
VAIHTOVENTTIILIMOOTTORIN (QN19) JA
ALTAAN LATAUSPUMPUN (GP12) KYTKENTÄ.
Kytke vaihtoventtiilin moottori (QN19) ja latauspumppu
(GP12) ulkoiseen kytkentärasiaan.
Kytke musta johdin vaihtoventtiilistä ja ruskea johdin la-
tauspumpusta yhteen kytkentärasiassa.
Kytke sininen johdin vaihtoventtiililtä ja sininen johdin
latauspumpulta yhteen kytkentärasiassa.
Kytke ohjauskaapeli kytkentärasiasta liittimeen AA5-X9:6
(signaali), AA5-X9:5 (N), AA5-X10:2 (230V) ja X1:3(PE).
Kytke latauspumpun ohjaussignaali liittimeen AA5-X2:5-
6.
Sininen
Ruskea
6 5 4
AA5-X2
AA5-X10
DIP-KYTKIN
Lisävarustekortin (AA5) DIP-kytkimet (S2) pitää asettaa
alla olevan mukaan.
Kojerasia Ulkoinen
9
8
7
6
5
GP9
4
3
2
1
1
2
3
X1
Kytkentärasia
AA25 Ulkoinen
9
3 2 1
8
7
Musta
6
Sininen
5
Ruskea
4
AA5-X9
3
2
Ruskea
1
Sininen
2
Keltainen/vihreä
1
1
2
X1
3
POOL 310 S-series | FI
QN19
GP12
