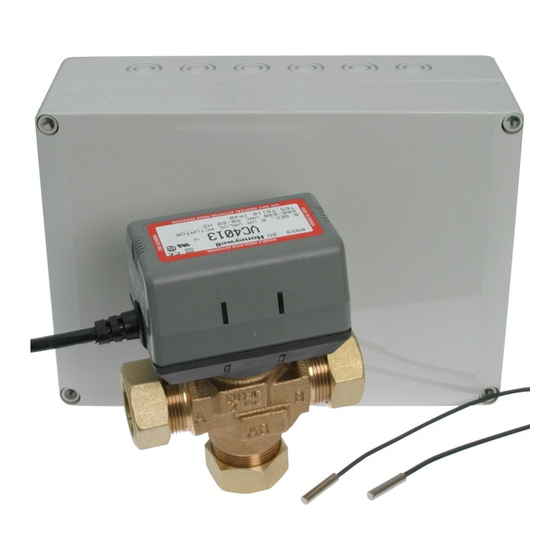

Nibe POOL 40 Installateurhandbuch

Nibe POOL 40 Installateurhandbuch

Für nibe f1145, f1245, f1345
Vorschau ausblenden Andere Handbücher für POOL 40:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Installatörshandbok POOL 40
SE
för NIBE F1145, F1245, F1345
Installer manual POOL 40
GB
for NIBE F1145, F1245, F1345

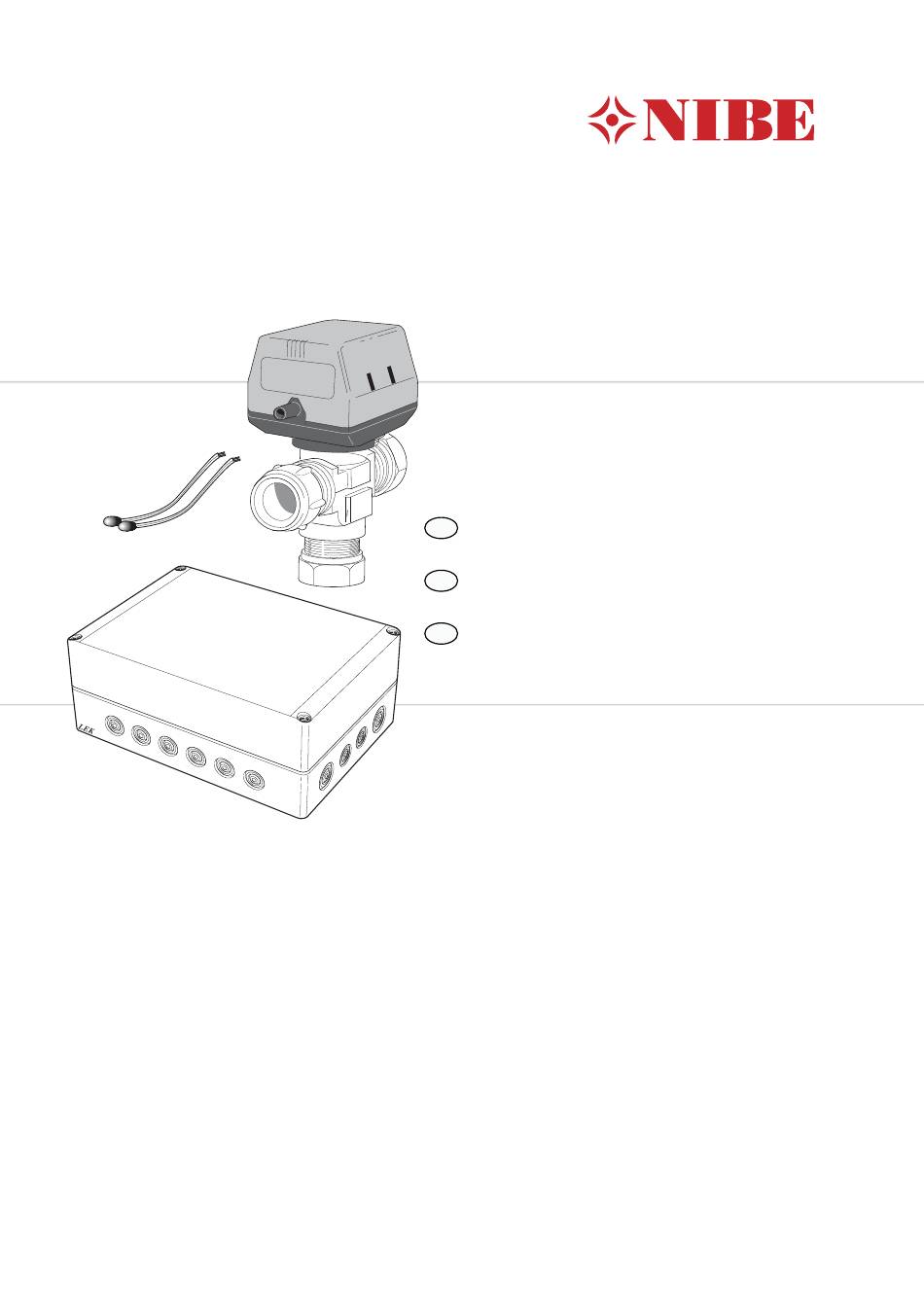

Installateurhandbuch POOL 40
DE
für NIBE F1145, F1245, F1345
POOL 40
IHB 1232-5
031432

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe POOL 40

Inhaltszusammenfassung für Nibe POOL 40

  • Seite 1 POOL 40 Installatörshandbok POOL 40 för NIBE F1145, F1245, F1345 Installer manual POOL 40 for NIBE F1145, F1245, F1345 Installateurhandbuch POOL 40 für NIBE F1145, F1245, F1345 IHB 1232-5 031432...
  • Seite 3 Svenska, Installatörshandbok - POOL 40 Komponentplacering Allmänt POOL 40 är ett tillbehör för att möjliggöra pooluppvärm- ning med F1145/F1245/F1345. En växelventil (QN19) kan kopplas in för att styra in en del av, eller hela, värmebärarflödet mot en poolväxlare. Växelventilen, eller om så önskas – växelventilerna (dock med samma styrsignal), monteras på...
  • Seite 4 Funktion Röranslutning Uppvärmning av poolen prioriteras enligt valda inställning- ar i värmepumpen. Allmänt Om poolgivaren (BT51) inte är ansluten tillåts poolladd- När F1145/F1245/F1345 är dockad mot pool, måste vär- ningen inte att starta. mekretsen förses med en yttre cirkulationspump. Orsaken till detta är att under poolladdning är det värmepumpens Värmebärarflödet justeras så...
  • Seite 5 Principschema CP20 Utjämningskärl EP12 Bergvärme/Jordkollektor Förklaring Säkerhetsventil, värmebärare CL11 Poolsystem Säkerhetsventil, köldbärare Tillbehörskort GP10, Cirkulationspump, värmebärare extern BT51 Temperaturgivare, pool GP18 Värmeväxlare, pool QM12 Påfyllningsventil, köldbärare Cirkulationspump, pool QM21 Avluftningsventil, köldbärarsida Smutsfilter QM31 Avstängningsventil, värmebärare fram QN19 Växelventil, pool QM32 Avstängningsventil, värmebärare retur RN42 Trimventil...
  • Seite 6 Principschema F1145 med POOL 40 och eventuellt extra klimatsystem -EP21 -BT2 -GP20 -BT3 -QN25 -EB100 -GP10 -BT25 -RM2 -CL11 -AA5 -EB100-BT1 -QN19 -EP5 -BT51 -GP9 -HQ4 POOL -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -EB100 -HQ1 -CP10 -QM32 -QM34...
  • Seite 7 -BT6 -EB100-QN10 -HQ12 -EP14 -QM51 -RM12 -QM55 -FL10 -FL12 -HQ14 -QM50 -RM10 -QM54 -EP12 Principschema F1345 med 2 x POOL 40 och eventuellt extra klimatsystem -EB100-BT25 -EB100-BT71 -CL11 -AA5 -EB101 -CL11-QN19 -EP5 -EB101 POOL -BT51 -HQ4 -GP9 -RN42 -GP2 -HQ13...
  • Seite 8 1 2 3 4 elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. Värmepumpen ska vara spänningslös vid instal- lation av POOL 40. Elschema finns i slutet av denna installatörshandbok. Anslutning av matning Anslut spänningsmatningen till plint X1 enligt bild. 230V 50Hz...
  • Seite 9 F1245 BT25 BT25 -X10 AA3-X6 F1345 Anslutning av givare och extern blockering Anslut temperaturgivare, extern framledning (BT25) till Använd kabeltyp LiYY, EKKX eller likvärdig. plint X6:15 och X6:GND. Använd en tvåledare med minst 0,5 mm² kabelarea. Poolgivare (BT51) F1345 Anslut poolgivaren till AA5-X2:23-24. Extern blockering (valfritt) En kontakt kan anslutas till AA5-X2:21-22 för att kunna 14 15 16 17 18...

  • Seite 10: Tekniska Data

    AA5-X9:7 (N) och X1:3 (PE). Apparatlåda Externt -X10 Pool 1 Pool 2 Programinställningar Programinställningen av POOL 40 kan göras via startgui- AA5-X9 den eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumpsin- stallationen, men finns även i meny 5.7.

  • Seite 11: Component Positions

    English, Installer manual - POOL 40 Component positions General POOL 40 is an accessory that enables pool heating with F1145/F1245/F1345. A Shuttle valve (QN19) can be connected to control part, or all, of the heating medium flow to a pool exchanger.

  • Seite 12: Pipe Connections

    Function Pipe connections Heating of the pool is prioritised according to selected settings in the heat pump. General If the pool sensor (BT51) is not connected, pool charging When F1145/F1245/F1345 is docked to pool, the heating is not permitted to start. circuits must be supplied with an external circulation pump.

  • Seite 13: Outline Diagram

    Outline diagram CP10, Accumulator tank with solar coil CP11 Explanation CP20 Buffer vessel CL11 Pool system EP12 Ground-source heating/Ground collector Accessory card Safety valve, heating medium BT51 Temperature sensor, pool Safety valve, brine Heat exchanger, pool GP10, Circulation pump, heating medium external Circulation pump, pool GP18 Particle filter...
  • Seite 14 Outline diagram F1145 with POOL 40 and an extra climate system -EP21 -BT2 -GP20 -BT3 -QN25 -EB100 -GP10 -BT25 -RM2 -CL11 -AA5 -EB100-BT1 -QN19 -EP5 -BT51 -GP9 -HQ4 POOL -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -EB100 -HQ1 -CP10...
  • Seite 15 -EB100-QN10 -HQ12 -EP14 -QM51 -RM12 -QM55 -FL10 -FL12 -HQ14 -QM50 -RM10 -QM54 -EP12 Outline diagram F1345 with 2 x POOL 40 and an extra climate system -EB100-BT25 -EB100-BT71 -CL11 -AA5 -EB101 -CL11-QN19 -EP5 -EB101 POOL -BT51 -HQ4 -GP9 -RN42 -GP2...

  • Seite 16: Electrical Connection

    Electrical installation and wiring must be carried out in accordance with the stipulations in force. The heat pump must not be powered when in- stalling POOL 40. The electrical circuit diagram is at the end of this Installer handbook. Connecting the supply Connect the power supply to terminal block X1 as illus- trated.
  • Seite 17 BT25 BT25 -X10 AA3-X6 F1345 Connect temperature sensor, external flow (BT25) to terminal block X6:15 and X6:GND. Use a twin core cable Connection of sensors and external blocking of at least 0,5 mm² cable area. Use cable type LiYY, EKKX or similar. F1345 Pool sensor (BT51) Connect the pool sensor to AA5-X2:23-24.

  • Seite 18: Program Settings

    Unit box External -X10 Pool 1 Pool 2 Program settings Program setting of POOL 40 can be performed via the AA5-X9 start guide or directly in the menu system. Start guide The start guide appears upon first start-up after heat pump installation, but is also found in menu 5.7.

  • Seite 19: Deutsch, Installateurhandbuch - Pool

    Deutsch, Installateurhandbuch - POOL 40 Position der Komponenten Allgemeines Das Zubehör POOL 40 steuert in Verbindung mit F1145/F1245/F1345 die Beheizung eines Pools. Ein Umschaltventil (QN19) kann angeschlossen werden, um den Durchfluss des Heizungsmediums vollständig oder teilweise an einen Poolwärmeübertrager zu leiten.
  • Seite 20 Funktion Rohranschluss/Durchflussmes- Der Poolerwärmung wird gemäß den Einstellungen in der Wärmepumpe Vorrang eingeräumt. Wenn der Poolfühler (BT51) nicht angeschlossen ist, kann Allgemeines die Poolerwärmung nicht gestartet werden. Wenn F1145/F1245/F1345 mit dem Pool verbunden ist, Der Wärmeträgerfluss wird so reguliert, dass die Tempe- muss der Heizkreis mit einer externen Umwälzpumpe raturdifferenz über dem Poolwärmetauscher 10 bis 15°C versehen werden, da bei der Poolerwärmung die interne...
  • Seite 21 Prinzipskizze CP10, Brauchwasserspeicher mit Solarspeicher CP11 Erklärung CP20 Ausgleichsgefäß CL11 Poolsystem EP12 Felswärme/Erdkollektor Zubehörplatine Sicherheitsventil, Heizungsmedium BT51 Fühler, Pool Sicherheitsventil, Wärmequellenmedium Trennwärmetauscher, Pool GP10, Umwälzpumpe, Heizkreismedium extern Umwälzpumpe, Pool GP18 Schmutzfilter QM12 Einfüllventil, Wärmequellenmedium QN19 Wechselventil, Pool QM21 Entlüftungsventil, Wärmequellenseite RN42 Regulierventil QM31...
  • Seite 22 Prinzipskizze F1145 mit POOL 40 sowie evtl. zusätzlichem Klimatisierungssystem -EP21 -BT2 -GP20 -BT3 -QN25 -EB100 -GP10 -BT25 -RM2 -CL11 -AA5 -EB100-BT1 -QN19 -EP5 -BT51 -GP9 -HQ4 POOL -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -EB100 -HQ1 -CP10 -QM32 -QM34...
  • Seite 23 -BT6 -EB100-QN10 -HQ12 -EP14 -QM51 -RM12 -QM55 -FL10 -FL12 -HQ14 -QM50 -RM10 -QM54 -EP12 Prinzipskizze F1345 mit 2 x POOL 40 sowie evtl. zusätzlichem Klimatisierungssystem -EB100-BT25 -EB100-BT71 -CL11 -AA5 -EB101 -CL11-QN19 -EP5 -EB101 POOL -BT51 -HQ4 -GP9 -RN42 -GP2 -HQ13...

  • Seite 24: Elektrischer Anschluss

    Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Die Wärmepumpe darf bei der Installation von POOL 40 nicht mit Spannung versorgt werden. Der Schaltplan befindet sich am Ende dieses Installateur- handbuchs. Anschluss der Spannungsversorgung Verbinden Sie die Spannungsversorgung mit Klemme X1, siehe Abbildung.

  • Seite 25: Anschluss Von Fühler Und Extern Geschalteter Sperrung

    F1245 BT25 BT25 -X10 AA3-X6 F1345 Anschluss von Fühler und extern geschalteter Der Temperaturfühler am externen Vorlauf (BT25) wird Sperrung mit den Klemmen X6:15 und X6:GND verbunden. Ver- wenden Sie ein zweipoliges Kabel mit einem Mindestka- Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. belquerschnitt von 0,5 mm².

  • Seite 26: Programmeinstellungen

    Gerätegehäuse Extern -X10 Pool 1 Pool 2 Programmeinstellungen Die Programmeinstellung von POOL 40 kann per Startas- AA5-X9 sistent oder direkt im Menüsystem vorgenommen werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnahme nach der Wärmepumpeninstallation. Er kann ebenfalls über Menü 5.7 aufgerufen werden.

  • Seite 27: Elschema/Wiring Diagram/Elektrischer Schaltplan

    Elschema/Wiring diagram/Elektrischer schaltplan...
  • Seite 32 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd Phone +46 433 73 000 Telefax +46 433 73 190 info@nibe.se www.nibe.se 031432...
