Elinkoppling

OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av POOL 310 .
• För att undvika störningar får givarkablar till externa
anslutningar inte förläggas i närheten av starkströms-
ledningar.
S
• Minsta area på kommunikations- och givarkablar till
extern anslutning ska vara 0,5 mm² upp till 50 m, till
exempel EKKX, LiYY eller liknande.
• POOL 310 ska installeras via allpolig brytare. Kabel-
area ska vara dimensionerad efter vilken avsäkring
som används.
• Märk upp aktuell ellåda med varning för extern spän-
ning, i de fall någon komponent i lådan har separat
matning.
• POOL 310 återstartar efter spänningsbortfall.
Elschema finns i slutet av denna installatörshandbok.

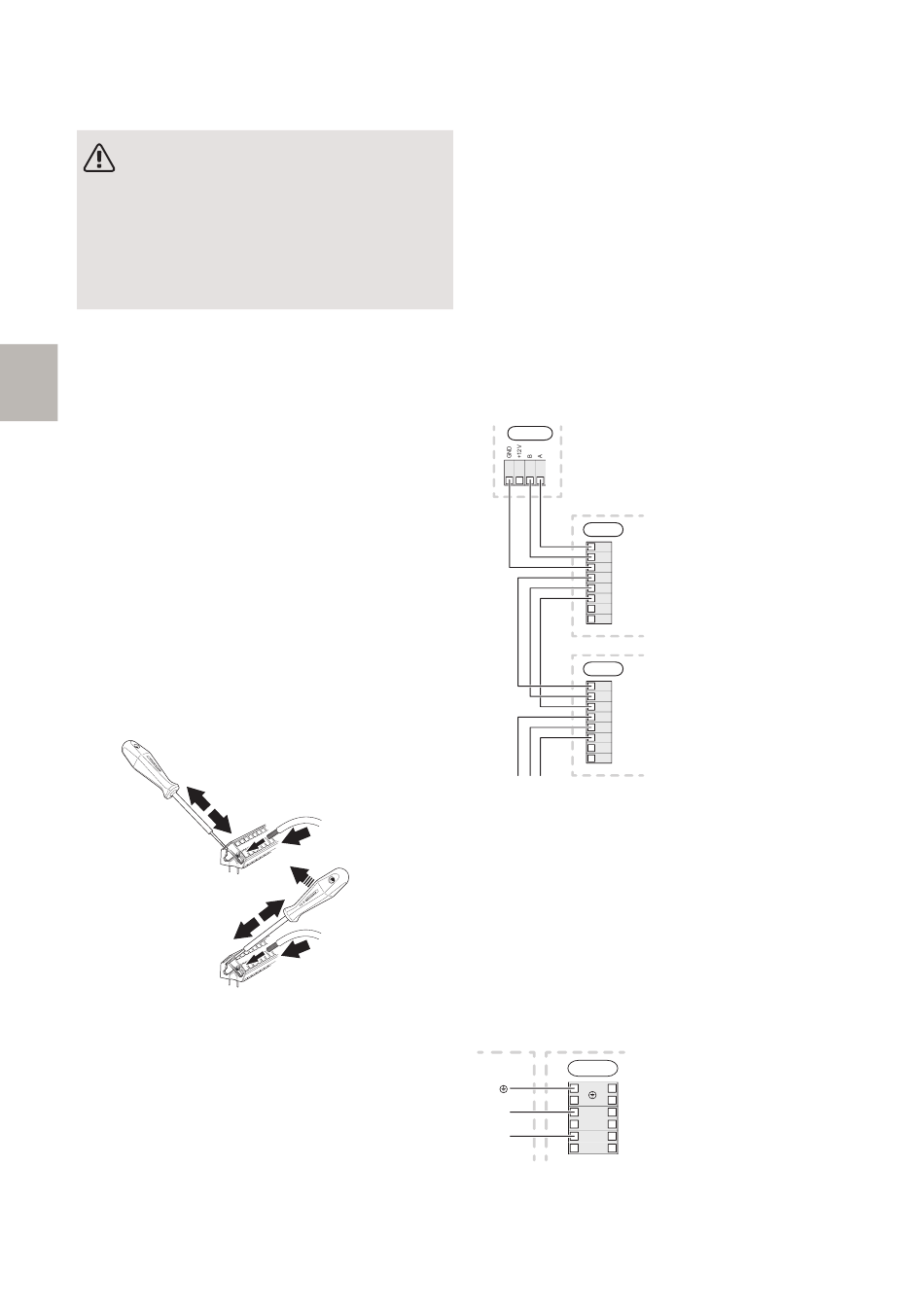

KABELLÅSNING
Använd lämpligt verktyg för att lossa/låsa fast kablar i
plintar.
10
3
3
1
2
1
2
1
2
2
4
1
4
3
1
2
3
ANSLUTNING AV KOMMUNIKATION
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på kopplingsplint
AA2-X30: 1,3,4. Använd kabeltyp LiYY, EKKX eller likvär-
dig.
Om flera tillbehör ska anslutas eller redan finns installe-
rade måste nedanstående instruktioner följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulen plint AA2-X30: 1,3,4. De efterföljande kor-
ten ansluts i serie med föregående kort. Använd kabeltyp
LiYY, EKKX eller likvärdig.
Då det kan förekomma olika inkopplingar av tillbehör
med tillbehörskort (AA5), ska du alltid läsa instruktionen
i manualen för det tillbehör som ska installeras.
Inomhusmodul
AA2-X30
1 2 3 4
Tillbehör 1
AA5-X4
1 A
2 B
GND
3
4 A
B
5
6 GND
7
8
Tillbehör 2
AA5-X4
A
1
2 B
3 GND
A
4
5 B
GND
6
7
8
KRAFTANSLUTNING
Anslut matningskabeln till plint AA25-X1 enligt bild.
Åtdragningsmoment: 0,5-0,6 Nm.
Externt POOL 310
Externt ProduktNamn
AA25-X1
L
2
N
1
POOL 310 S-series | SE
