PNOZ 8

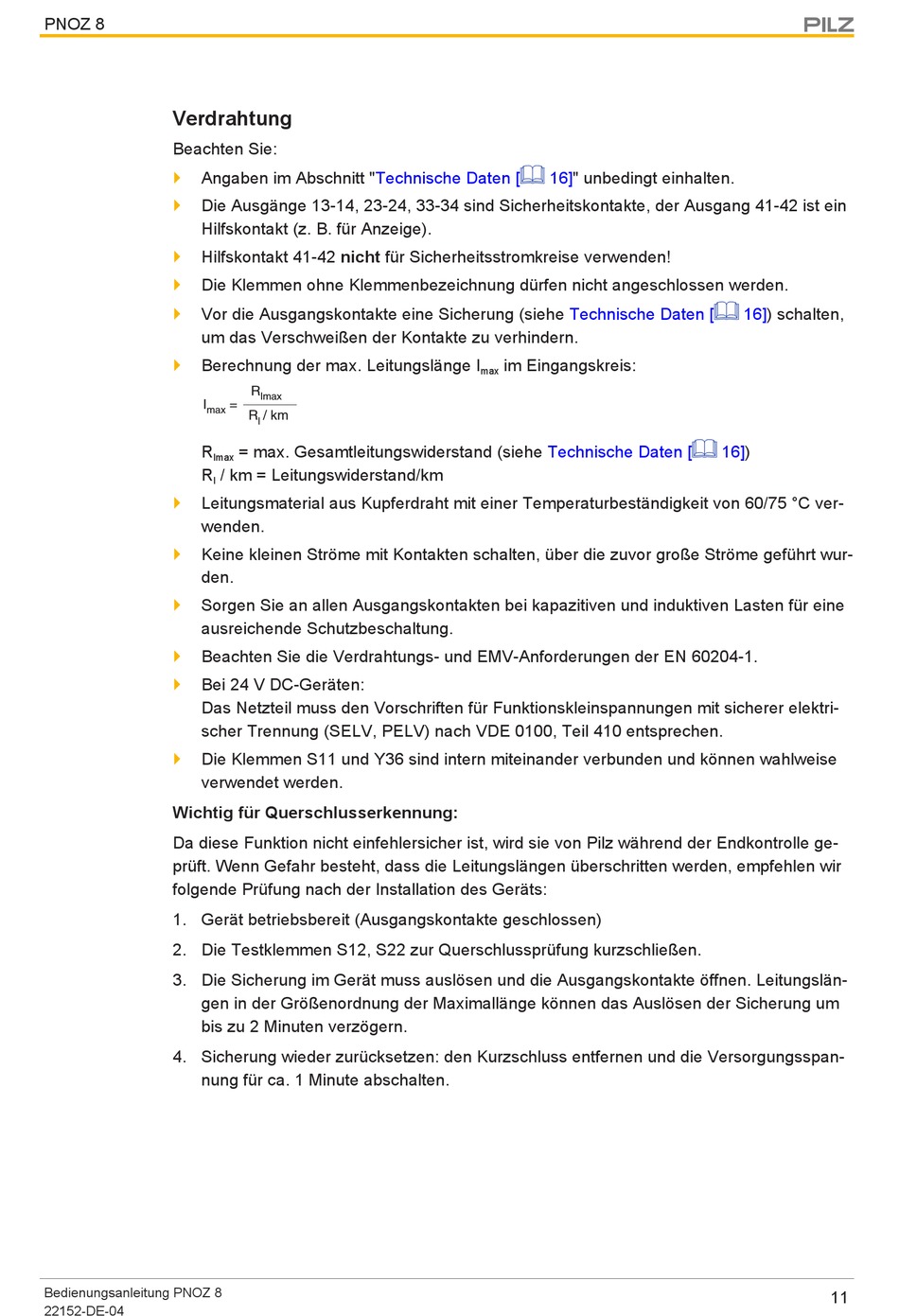

Verdrahtung
Beachten Sie:
}
Angaben im Abschnitt
}
Die Ausgänge 13-14, 23-24, 33-34 sind Sicherheitskontakte, der Ausgang 41-42 ist ein
Hilfskontakt (z. B. für Anzeige).
}
Hilfskontakt 41-42 nicht für Sicherheitsstromkreise verwenden!
}
Die Klemmen ohne Klemmenbezeichnung dürfen nicht angeschlossen werden.
}
Vor die Ausgangskontakte eine Sicherung (siehe
um das Verschweißen der Kontakte zu verhindern.
}
Berechnung der max. Leitungslänge I
I
max
R
lmax
R
l
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 60/75 °C ver-
wenden.
}
Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur-
den.
}
Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven Lasten für eine
ausreichende Schutzbeschaltung.
}
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1.
}
Bei 24 V DC-Geräten:
Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri-
scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen.
}
Die Klemmen S11 und Y36 sind intern miteinander verbunden und können wahlweise
verwendet werden.
Wichtig für Querschlusserkennung:
Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge-
prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir
folgende Prüfung nach der Installation des Geräts:
1. Gerät betriebsbereit (Ausgangskontakte geschlossen)
2. Die Testklemmen S12, S22 zur Querschlussprüfung kurzschließen.
3. Die Sicherung im Gerät muss auslösen und die Ausgangskontakte öffnen. Leitungslän-
gen in der Größenordnung der Maximallänge können das Auslösen der Sicherung um
bis zu 2 Minuten verzögern.
4. Sicherung wieder zurücksetzen: den Kurzschluss entfernen und die Versorgungsspan-
nung für ca. 1 Minute abschalten.
Bedienungsanleitung PNOZ 8
22152-DE-04
"Technische Daten [
R
lmax
=
R
/ km
l
= max. Gesamtleitungswiderstand (siehe
/ km = Leitungswiderstand/km
16]" unbedingt einhalten.
Technische Daten [
im Eingangskreis:
max
Technische Daten [
16]) schalten,
16])
11
