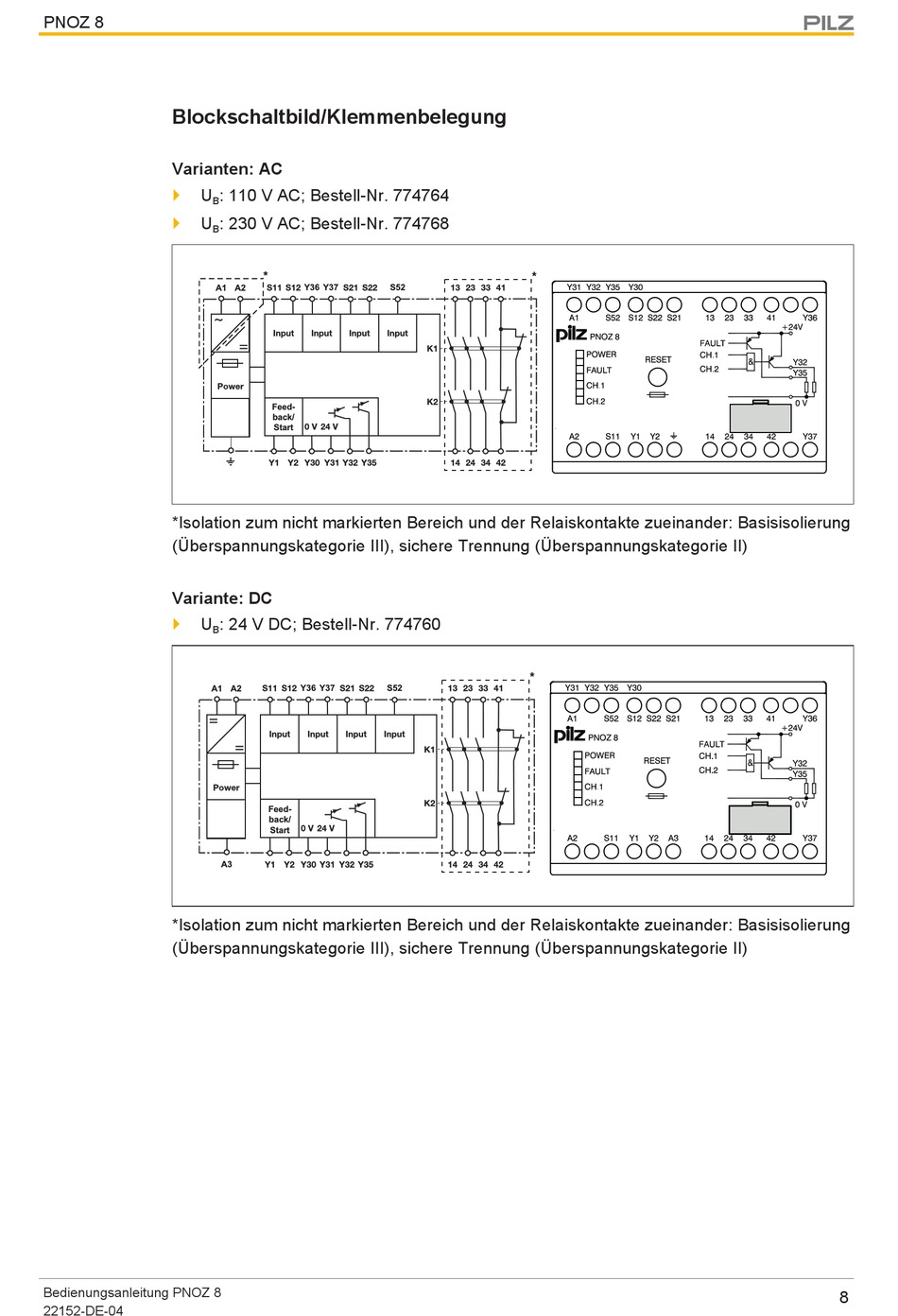

Blockschaltbild/Klemmenbelegung

Varianten: AC

} U
B
}
U
B
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)

Variante: DC

}
U
B
A1 A2
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Bedienungsanleitung PNOZ 8
22152-DE-04
: 110 V AC; Bestell-Nr. 774764
: 230 V AC; Bestell-Nr. 774768
Y36 Y37
A1 A2
Feed-
back/
Start
: 24 V DC; Bestell-Nr. 774760
Y36 Y37
Feed-
back/
Start
A3
