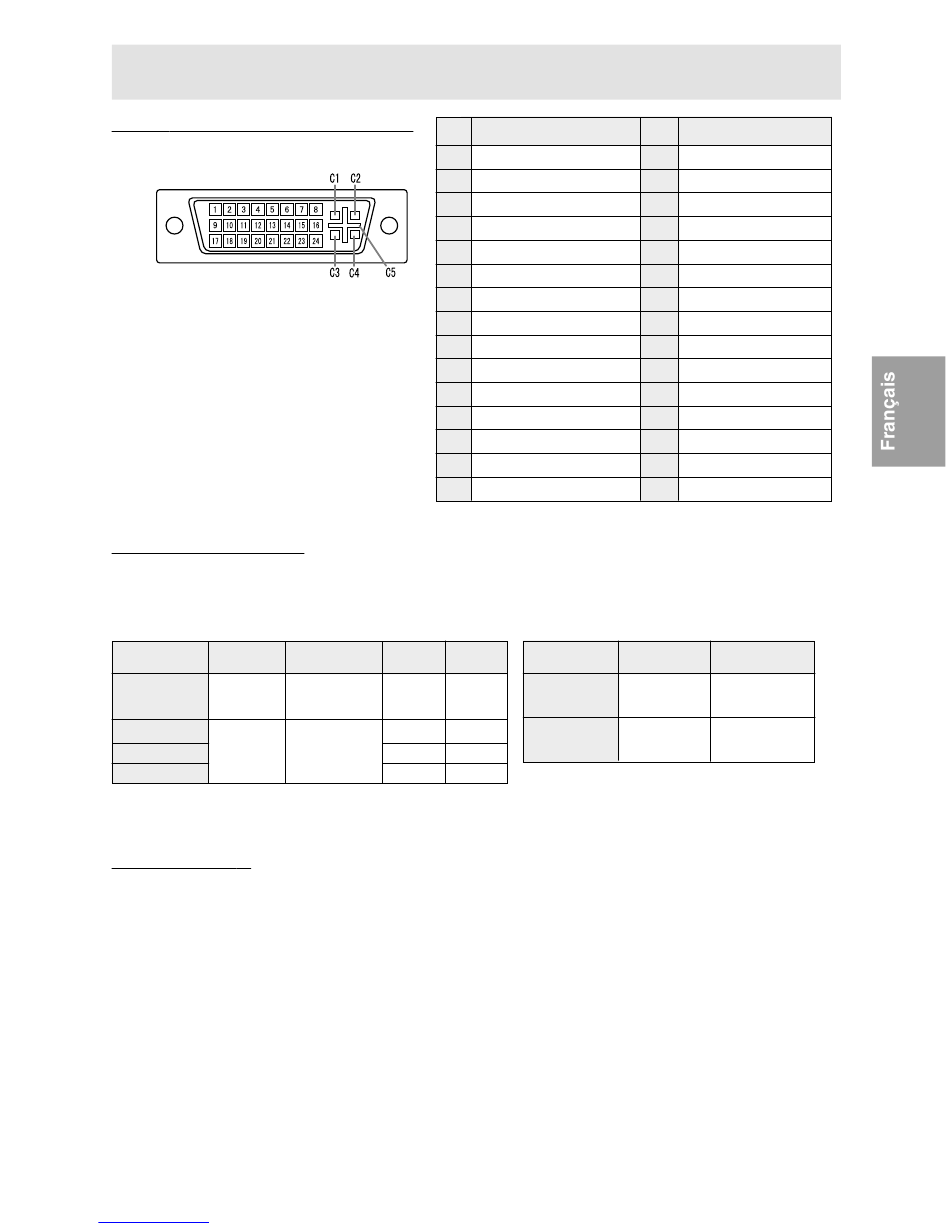

La broche du connecteur d'entrée DVI-I
(Connecteur DVI-I à 29 broches)
Gestion de l'alimentation
Le moniteur est basé sur les normes VESA DPMS*
Pour activer la fonction de gestion de l'alimentation du moniteur, la carte vidéo et l'ordinateur doivent être
conformes aux normes VESA DPMS et DVI DMPM.
* 1 DPMS: Display Power Management Signalling
Mode DPMS
Activé
En veille
Suspendu
Désactivé
DDC (Plug & Play)
Ce moniteur supporte la norme VESA DDC (Canal de transfert de données d'affichage).
Le DDC est une norme de signal servant à exécuter les fonctions Plug & Play sur un moniteur ou un
ordinateur. Il transfère des informations telles que le degré de résolution entre le moniteur et l'ordinateur.
Il est possible d'utiliser cette fonction si l'ordinateur utilisé est conforme à la norme DDC et s'il est réglé
de manière à pourvoir détecté un moniteur Plug & Play.
Il existe de nombreuses variétés de DDC en raison des différences entre les systèmes. Ce moniteur
fonctionne selon les DDC1 et DDC2B.
Downloaded from www.Manualslib.com
Caractéristiques techniques
Consommation
Ecran H-sync
électrique
Affichage LL-T1520: 36W
activé
LL-T1620: 42W
Affichage
LL-T1520: 3W
désactivé
LL-T1620: 3W
manuals search engine
N° Fonction
1 TMDS données 2-
2 TMDS données 2+
3 Ecran TMDS data 2/4
4 N.C.
5 N.C.
6 DDC horloge
7 DDC données
Signal analogique synchronisé
8
verticalement
9 TMDS données 1-
10 TMDS données 1+
11 Ecran TMDS data 1/3
12 N.C.
13 N.C.
14 +5V
15 GND
1 2
et DVI DMPM* .
* 2 DMPM: Digital Monitor Power Management
Mode DMPM
V-sync
Activé
Oui Oui
Non Oui
Désactivé
Oui Non
Non Non
87
N° Fonction
Détection de surchauffe de
16
la prise
17 TMDS données 0-
18 TMDS données 0+
19 Ecran TMDS data 0/5
20 N.C.
21 N.C.
22 Ecran horloge TMDS
23 Horloge TMDS +
24 Horloge TMDS -
C1 Signal analogique d'image rouge
C2 Signal analogique d'image vert
C3 Signal analogique d'image bleu
Signal analogique synchronisé
C4
horizontalement
C5 GND analogique
Consommation
Ecran
électrique
Affichage LL-T1520: 36W
activé LL-T1620: 42W
Affichage LL-T1520: 3W
désactivé LL-T1620: 3W
