Sharp LL-T1520 Bedienungsanleitung Seite 116

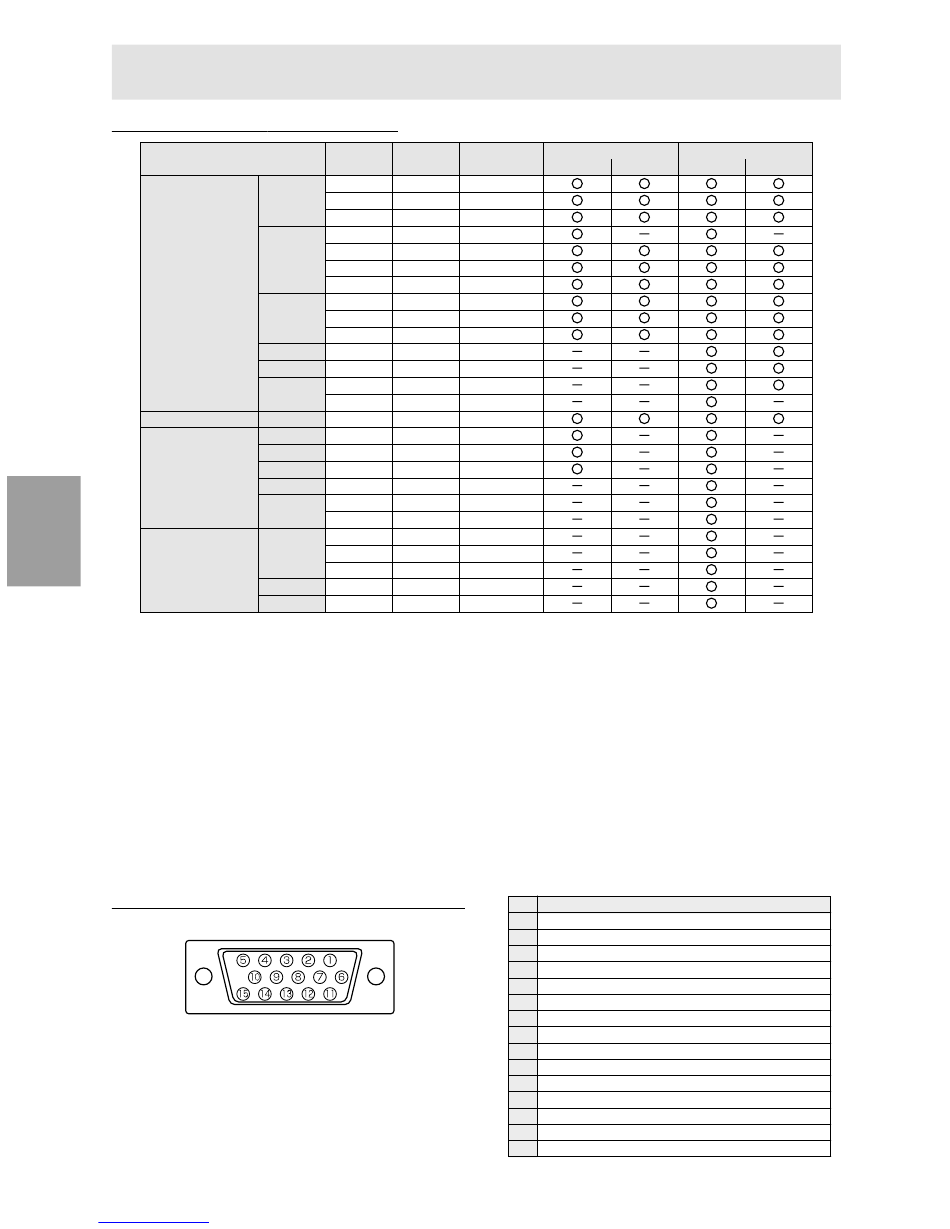

Sincronizzazioni rilevanti del segnale
Modalità di visualizzazione
VESA
Testo US
Serie Power
Macintosh
Serie Sun Ultra
- La risoluzione consigliata per LL-T1520 è 1024 x 768.
- La risoluzione consigliata per LL-T1620 è 1280 x 1024.
- Tutti sono conformi solo al non interlacciamento.
- Il monitor può essere collegato ai seguenti computer dotati di un terminale d'uscita standard DVI (DVI-
D24 pin o DVI-I29 pin) per collegamento digitale. (Notare che la visualizzazione potrebbe non apparire
correttamente, a seconda del computer collegato.)
LL-T1520: i computer che possono assicurare un'uscita XGA.
LL-T1620: i computer che possono assicurare un'uscita SXGA.
- Le frequenze per le serie Power Macintosh e Sun Ultra sono valori di riferimento. Per collegare,
potrebbe essere necessario un altro adattatore (da acquistare in commercio).
- Se il monitor riceve dei segnali di sincronismo che non sono compatibili, verrà visualizzato [OUT OF
TIMING]. Seguite il manuale di istruzioni del vostro computer per impostare il sincronismo in modo da
renderlo compatibile con quello del monitor.
- Se il monitor non riceve nessun segnale (segnale di sincronismo), verrà visualizzato [NO SIGNAL].
Pin del connettore di ingresso RGB analogico
(Connettore Mini D sub a 15 pins)
Downloaded from www.Manualslib.com
Sincronismo
Sincronismo
orizzontale
640 x 480 31.5kHz
37.9kHz
37.5kHz
800 x 600 35.1kHz
37.9kHz
48.1kHz
46.9kHz
1024 x 768 48.4kHz
56.5kHz
60.0kHz
1152 x 864 67.5kHz
1280 x 960 60.0kHz
1280 x 1024 64.0kHz
80.0kHz
720 x 400 31.5kHz
640 x 480 35.0kHz
832 x 624 49.7kHz
1024 x 768 60.2kHz
1152 x 870 68.7kHz
1280 x 1024 64.0kHz
80.0kHz
1024 x 768 48.3kHz
53.6kHz
56.6kHz
1152 x 900 61.8kHz
1280 x 1024 71.7kHz
manuals search engine
Specifiche
Frequenza
analogico digitale
verticale punti
60Hz 25.175MHz
72Hz 31.5MHz
75Hz 31.5MHz
56Hz 36.0MHz
60Hz 40.0MHz
72Hz 50.0MHz
75Hz 49.5MHz
60Hz 65.0MHz
75.0MHz
70Hz
75Hz 78.75MHz
75Hz 108.0MHz
60Hz 108.0MHz
60Hz 108.0MHz
75Hz 135.0MHz
70Hz 28.3MHz
66.7Hz 30.2MHz
74.6Hz 57.3MHz
75Hz 80.0MHz
75Hz 100.0MHz
60Hz 108.0MHz
75Hz 135.0MHz
60Hz 64.13MHz
70.4MHz
66Hz
70Hz 74.25MHz
66Hz 94.88MHz
67.2Hz 117.01MHz
N° Funzione
1 Segnale video rosso in ingresso
2 Segnale video verde in ingresso
3 Segnale video blu in ingresso
4 GND (massa)
5 GND (massa)
6 GND (massa) per il segnale video rosso
7 GND (massa) per il segnale video verde
8 GND (massa) per il segnale video blu
9 DDC + 5V
10 GND (massa)
11 N.C.
12 Dati DDC
13 Per l'input del segnale di sincronismo orizzontale
14 Per l'input del segnale di sincronismo verticale
15 Clock DDC
116
LL-T1520 LL-T1620
analogico
digitale
