V-Check Points Lite

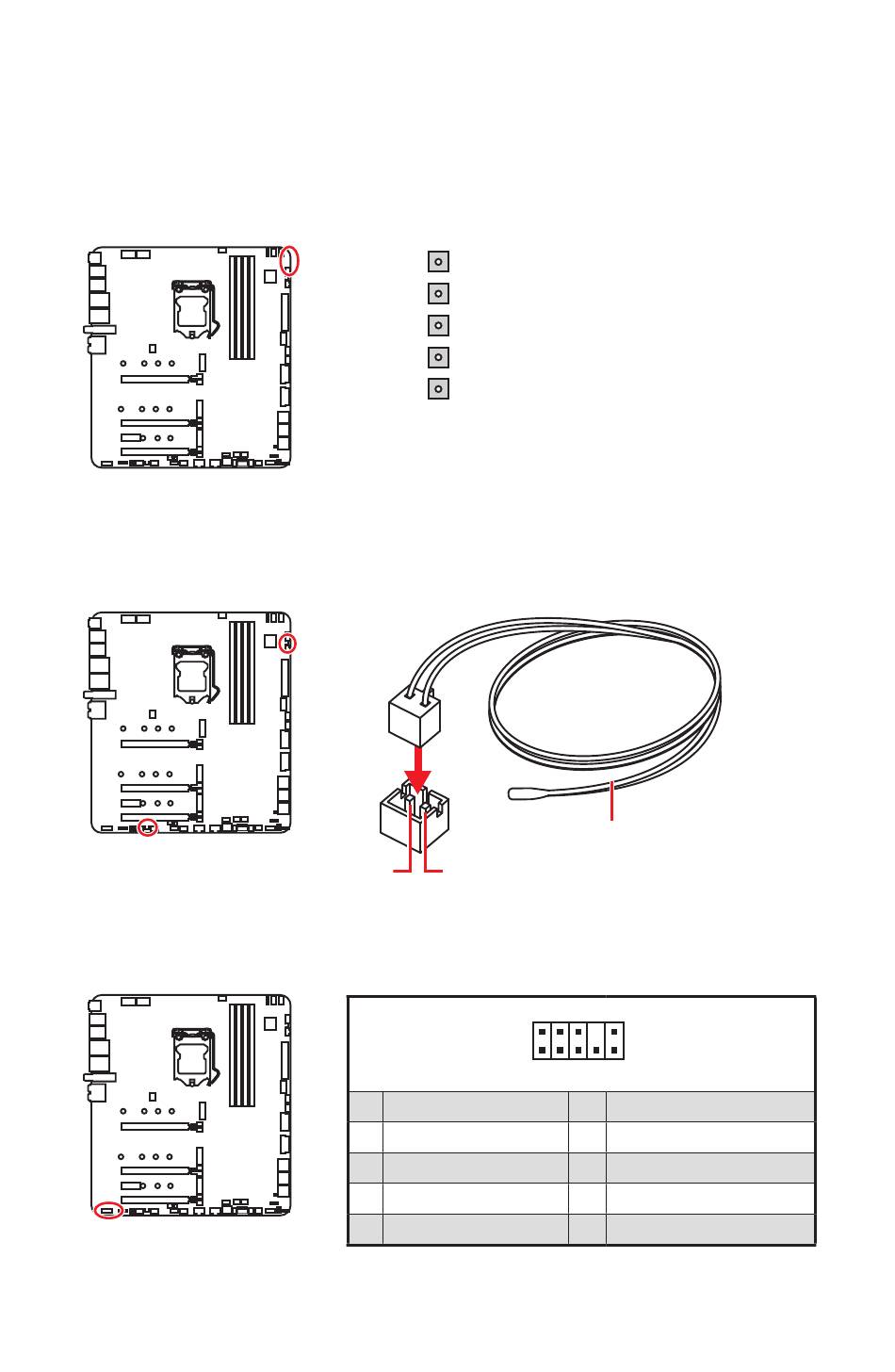

Ces points de mesure de tension servent à mesurer les tensions du système. Un
multimètre est nécessaire pour vérifier les tensions (multimètre non fourni). Pour
vérifier la tension, placez les fils d'essai sur le GND (trou de montage de la vis) et un
V-Check Point spécifique. Veuillez vous reporter au manuel de votre multimètre pour
plus d'informations.

T_SEN1~2 : Connecteurs de capteur thermique

Ces connecteurs vous permettent d'utiliser un câble à thermistance pour surveiller la
température du point de détection.

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.
GND
VCCIO
VSA
DRAM
CPU
Sense
GND
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
Câble à thermistance
2 10
1 9
2 Ground
4 NC
6 MIC Detection
8 No Pin
10 Head Phone Detection
