Schweißdatenanzeige; Polaritätsvorgabe - EWM Picomig 355 puls TKM Betriebsanleitung

Gerätebeschreibung - Schnellübersicht
Gerätesteuerung - Bedienelemente

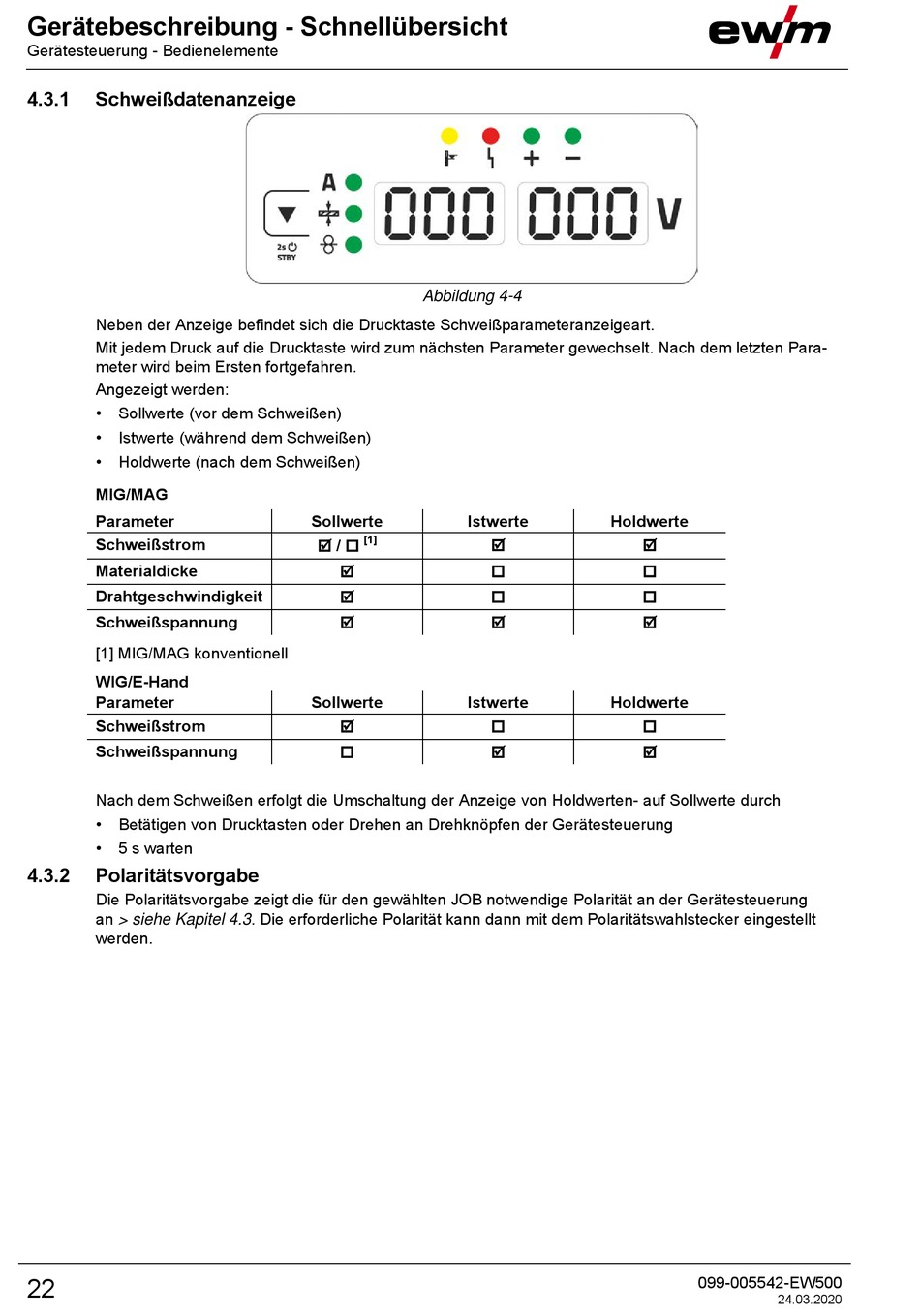

4.3.1 Schweißdatenanzeige
Neben der Anzeige befindet sich die Drucktaste Schweißparameteranzeigeart.
Mit jedem Druck auf die Drucktaste wird zum nächsten Parameter gewechselt. Nach dem letzten Para-
meter wird beim Ersten fortgefahren.
Angezeigt werden:
• Sollwerte (vor dem Schweißen)
• Istwerte (während dem Schweißen)
• Holdwerte (nach dem Schweißen)
MIG/MAG
Parameter
Schweißstrom
Materialdicke
Drahtgeschwindigkeit
Schweißspannung
[1] MIG/MAG konventionell
WIG/E-Hand
Parameter
Schweißstrom
Schweißspannung
Nach dem Schweißen erfolgt die Umschaltung der Anzeige von Holdwerten- auf Sollwerte durch
• Betätigen von Drucktasten oder Drehen an Drehknöpfen der Gerätesteuerung
• 5 s warten
4.3.2 Polaritätsvorgabe
Die Polaritätsvorgabe zeigt die für den gewählten JOB notwendige Polarität an der Gerätesteuerung
an > siehe Kapitel 4.3. Die erforderliche Polarität kann dann mit dem Polaritätswahlstecker eingestellt
werden.
22
Abbildung 4-4
Sollwerte Istwerte
[1]
 / 



Sollwerte Istwerte


Holdwerte
 
 
 
 
Holdwerte
 
 
099-005542-EW500
24.03.2020
