4 x Aufstellung und Installation

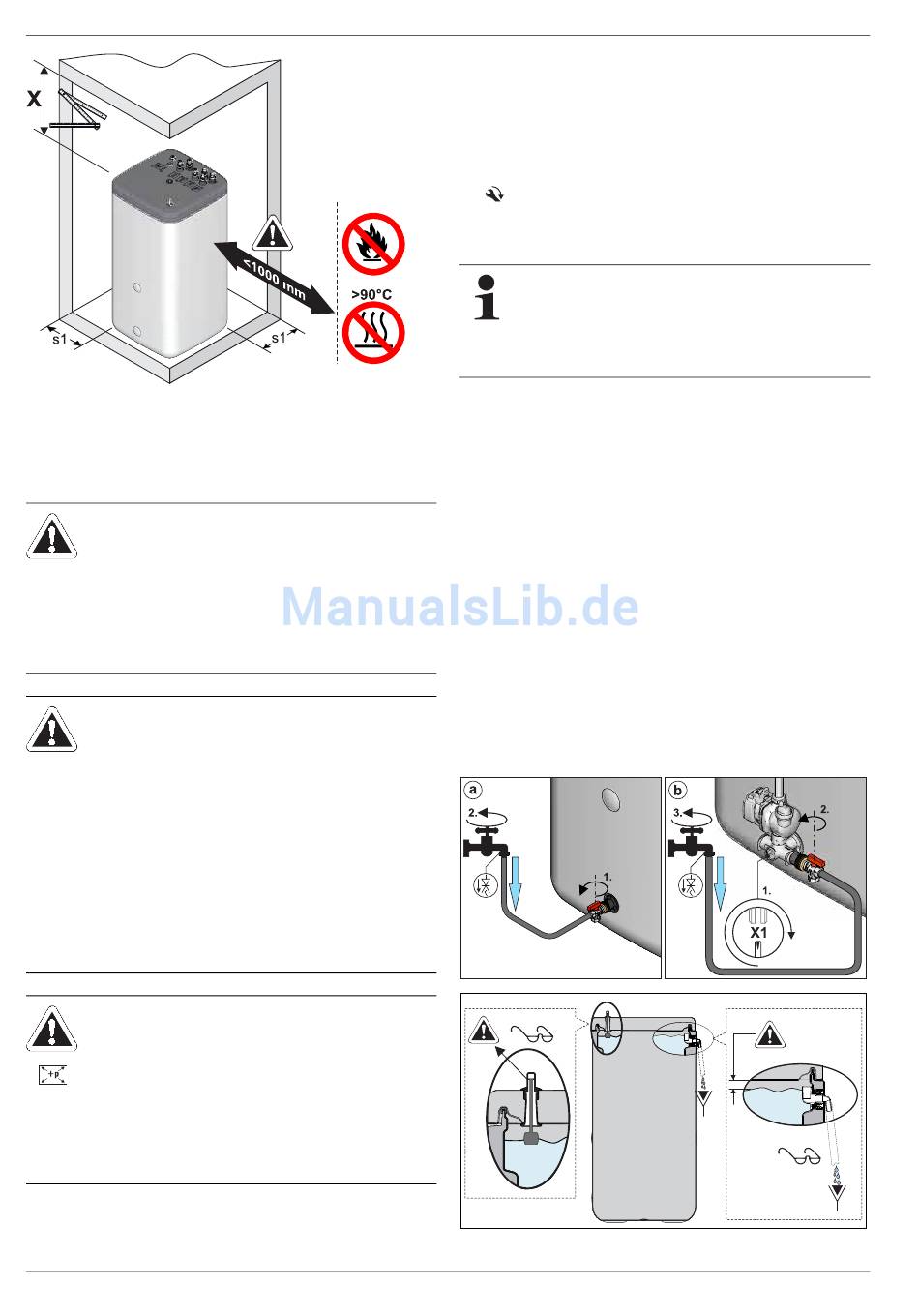

Bild 4-2 Warmwasserspeicher aufstellen (dargestellt am HybridCube)

4.2 Installation

4.2.1 Wichtige Hinweise

WARNUNG!
Bei Warmwassertemperaturen >60 °C besteht Ver-
brühungsgefahr. Diese können bei Solarenergie-
nutzung vorkommen, wenn der Legionellenschutz ak-
tiviert oder die Warmwasser-Solltemperatur >60 °C
eingestellt ist.
● Verbrühschutz (siehe Kapitel 3.4.4 „Verbrüh-
schutz") einbauen.
VORSICHT!
Wird der Warmwasserspeicher an ein Heizsystem an-
geschlossen, in dem Rohrleitungen oder Heiz-
körper aus Stahl oder nicht diffusionsdichte Fußbo-
denheizungsrohre eingesetzt sind, können Schlamm
und Späne in den Warmwasserspeicher gelangen und
zu Verstopfungen, lokalen Überhitzungen oder Kor-
rosionsschäden führen.
● Zuleitungen vor Befüllen des Wärmetauschers
spülen.
● Wärmeverteilungsnetz spülen (bei bestehendem
Heizsystem).
● Schmutzfilter oder Schlammfang in den Heizungs-
rücklauf einbauen (siehe Kapitel 3.4.3).
VORSICHT!
Wird am Wärmetauscher zur Drucksolar-Speicher-
ladung (Bild 3-2 / Bild 3-4, Pos.22+23) ein externes
Heizgerät (z. B. Drucksolaranlage, Holzkessel) ange-
schlossen, kann durch eine zu hohe Vorlauftempe-
ratur der ROTEX Sanicube / HybridCube beschädigt
oder zerstört werden.
● Die Vorlauftemperatur des externen Heizgeräts
auf max. 95 °C begrenzen.
● Für Trinkwasserleitungen die Bestimmungen der EN 806
und der EN 1717 beachten.
16
● Position und Dimension den Anschlüssen dem Bild 3-1 bis
Bild 3-4 entnehmen.
● Kaltwasseranschlussdruck prüfen (maximal 6 bar).
– Bei höheren Drücken in der Trinkwasserleitung ist ein
Druckminderer einzubauen.
● Anschluss der Abblaseleitung am Sicherheits-Überdruck-
ventil (bauseits) und am Anschluss des Membranausdeh-
nungsgefäßes gemäß EN 12828 ausführen.
● Anzugsdrehmomente beachten (siehe Kapitel 9.4
„Anzugsdrehmomente").
● Anforderungen an das Heizungs- und Befüllwasser beachten
(siehe Kapitel 2.5.4).
Um, bei abgestellter Heizungspumpe und in Zeiten
ohne Trinkwasserentnahme, Wärmeverluste über die
Anschlussleitungen zu verhindern (Schwerkraftzirkula-
tion), sollten Zirkulationsbremsen (siehe Kapitel
3.4.2) in die Anschlüsse des ROTEX Warmwasserspei-
chers eingebaut werden.

4.2.2 Hydraulische Systemanbindung

1. Nur bei Anbindung eines HybridCube Warmwasserspeichers
an eine ROTEX Wärmepumpe:
● Zur ROTEX Wärmepumpe passendes Speicher-
Anschlussset "E-PAC" auf den HybridCube Warmwasser-
speicher montieren (siehe die jeweilige mitgelieferte
Installations- und Bedienungsanleitung des Speicher-
Anschlusssets).
2. Bei Verwendung von Zirkulationsbremsen diese in die
Rohranschlüsse am ROTEX Sanicube / HybridCube
einbauen.
3. Ablaufschlauch mit dem Anschluss des Sicherheitsüberlaufs
(Bild 3-1 bis Bild 3-4, Pos.15) am Warmwasserspeicher
verbinden.
– Transparenten Ablaufschlauch verwenden (austretendes
Wasser muss sichtbar sein).
– Ablaufschlauch an eine ausreichend dimensionierte
Abwasserinstallation anschließen.
– Ablauf darf nicht verschließbar sein.
Bild 4-3 Montage Ablaufschlauch am Sicherheitsüberlauf
FA ROTEX SC+SCS+HYC - 08/2015
