Hinweise - MZ Charly Reparaturanleitung

[i5E3

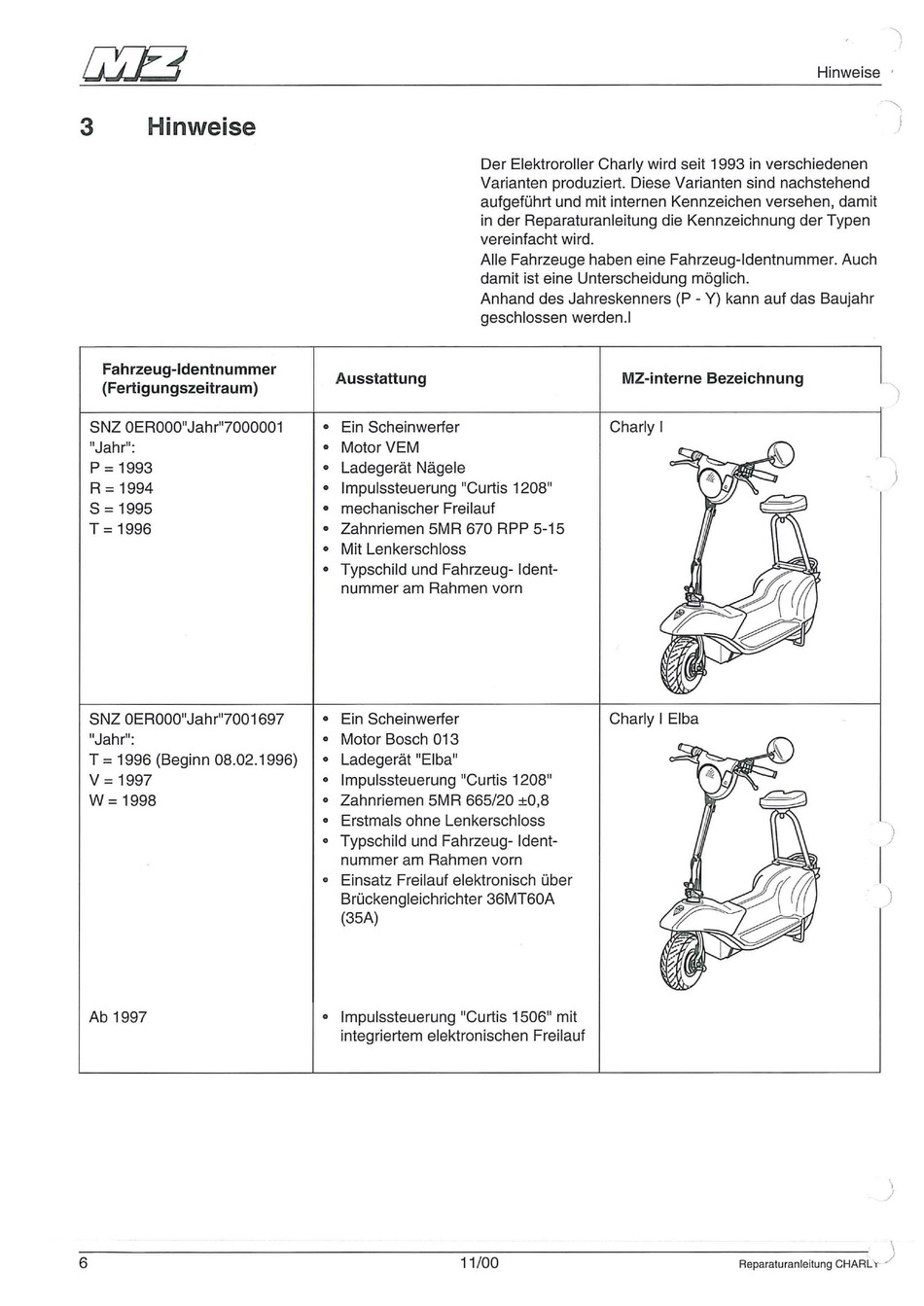

3 Hinweise
6
Fahrzeug-ldentnummer
(Fertigungszeitraum)
SNZ OEROOO"Jahr"7000001
"Jahr":
p = 1993
R = 1994
s
= 1995
T = 1996
SNZ OEROOO"Jahr"7001697
"Jahr":
T = 1996 (Beginn 08.02.1996)
V= 1997
w
= 1998
Ab 1997
Hinweise
Der Elektroroller Charly wird seit 1993 in verschiedenen
Varianten produziert. Diese Varianten sind nachstehend
aufgeführt und mit internen Kennzeichen versehen, damit
in der Reparaturanleitung die Kennzeichnung der Typen
vereinfacht wird.
Alle Fahrzeuge haben eine Fahrzeug-ldentnummer. Auch
damit ist eine Unterscheidung möglich.
Anhand des Jahreskenners (P - Y) kann auf das Baujahr
geschlossen werden .l
Ausstattung
• Ein Scheinwerfer
• Motor VEM
• Ladegerät Nägele
• Impulssteuerung "Curtis 1208"
• mechanischer Freilauf
• Zahnriemen 5MR 670 RPP 5-15
• Mit Lenkerschloss
• Typschild und Fahrzeug- ldent-
nummer am Rahmen vorn
• Ein Scheinwerfer
• Motor Bosch 013
• Ladegerät "Eiba"
• Impulssteuerung "Curtis 1208"
• Zahnriemen 5MR 665/20 ±0,8
• Erstmals ohne Lenkerschloss
• Typschild und Fahrzeug- ldent-
nummer am Rahmen vorn
• Einsatz Freilauf elektronisch über
Brückengleichrichter 36MT60A
(35A)
• Impulssteuerung "Curtis 1506" mit
integriertem elektronischen Freilauf
MZ-interne Bezeichnung
Charly I
Charly I Elba
I
"'
I
""",
J
)
)
\
j
)
11/00
L~ )
