Batterie

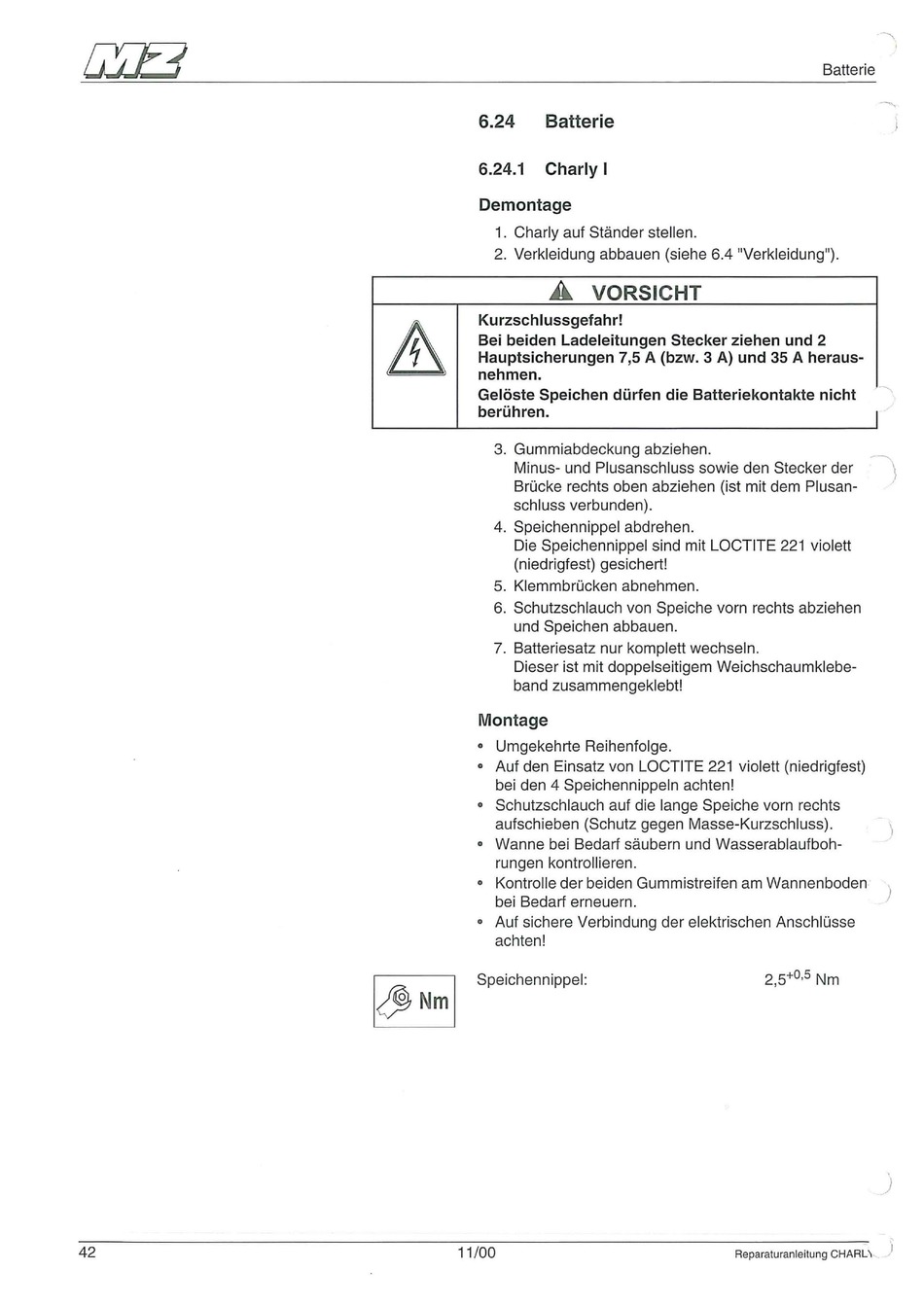

6.24 Batterie
6.24.1 Charly I
Demontage
1. Charly auf Ständer stellen .
2. Verkleidung abbauen (siehe 6.4 "Verkleidung").
A.
VORSICHT
Kurzschlussgefahr!
Bei beiden Ladeleitungen Stecker ziehen und 2
Hauptsicherungen 7,5 A (bzw. 3 A) und 35 A heraus-
nehmen.
Gelöste Speichen dürfen die Batteriekontakte nicht
berühren.
-,
""""'
'
I
3. Gummiabdeckung abziehen .
Minus- und Plusanschluss sowie den Stecker der \
Brücke rechts oben abziehen (ist mit dem Plusan- '
schluss verbunden) .
4. Speichennippel abdrehen.
Die Speichennippel sind mit LOCTITE 221 violett
(niedrigfest) gesichert!
5 . Klemmbrücken abnehmen .
6. Schutzschlauch von Speiche vorn rechts abziehen
und Speichen abbauen .
7. Batteriesatz nur komplett wechseln.
Dieser ist mit doppelseitigem Weichschaumklebe-
band zusammengeklebt!
Montage
o
Umgekehrte Reihenfolge.
o
Auf den Einsatz von LOCTITE 221 violett (niedrigfest)
bei den 4 Speichennippeln achten !
o
Schutzschlauch auf die lange Speiche vorn rechts
aufschieben (Schutz gegen Masse-Kurzschluss) .
o
Wanne bei Bedarf säubern und Wasserablaufboh-
rungen kontrollieren .
o
Kontrolle der beiden Gummistreifen am Wannenboden )
bei Bedarf erneuern. ·
o
Auf sichere Verbindung der elektrischen Anschlüsse
achten!
Speichennippel: 2,5+
0
•
5
Nm
)
