Bild 10: Spanneinrichtung
(1) Mutter, selbstsichernd (3) Mutter
!2)
Spannschraube
I
Bild 11 : Riemenspannung
)
/
~
)
)
'
Zahnriemen

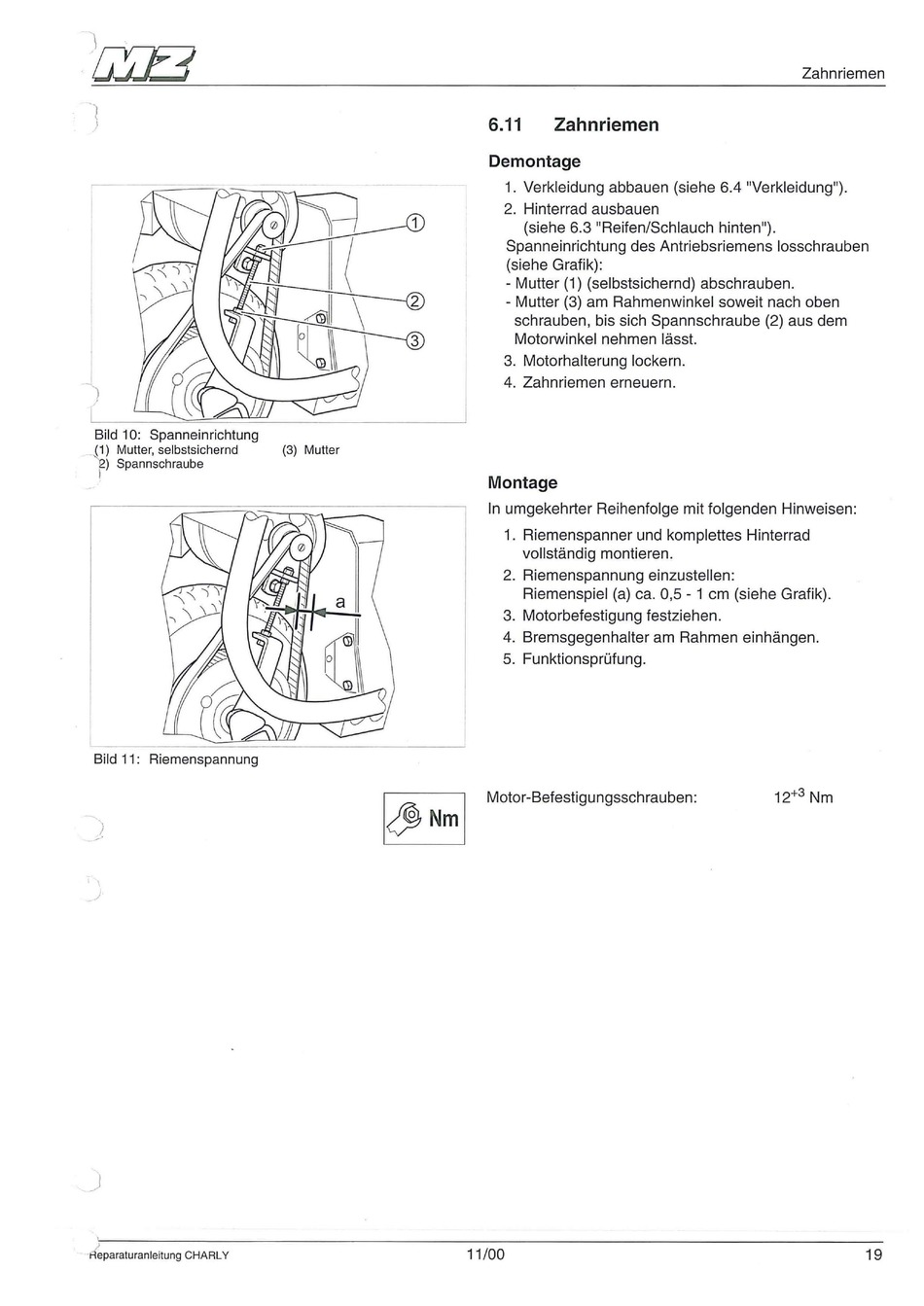

6.11 Zahnriemen
Demontage
1. Verkle idung abbauen (siehe 6.4 "Verkleidung") .
2. Hinterrad ausbauen
(siehe 6.3 "Reifen/Schlauch hinten") .
Spanneinrichtung des Antriebsriemens losschrauben
(siehe Grafik) :
- Mutter (1) (selbstsichernd) abschrauben.
- Mutter (3) am Rahmenwinkel soweit nach oben
schrauben , bis sich Spannschraube (2) aus dem
Motorwinkel nehmen lässt.
3. Motorhalterung lockern.
4. Zahnriemen erneuern .
Montage
in umgekehrter Reihenfolge mit folgenden Hinweisen :
1. Riemenspanner und komplettes Hinterrad
vollständig montieren.
2. Riemenspannung einzustellen:
Riemenspiel (a) ca. 0,5 - 1 cm (siehe Grafik) .
3. Motorbefestigung festziehen .
4. Bremsgegenhalter am Rahmen einhängen .
5. Funktionsprüfung.
Motor -Befestig u ngssch rauben : 12+
3
Nm
)
