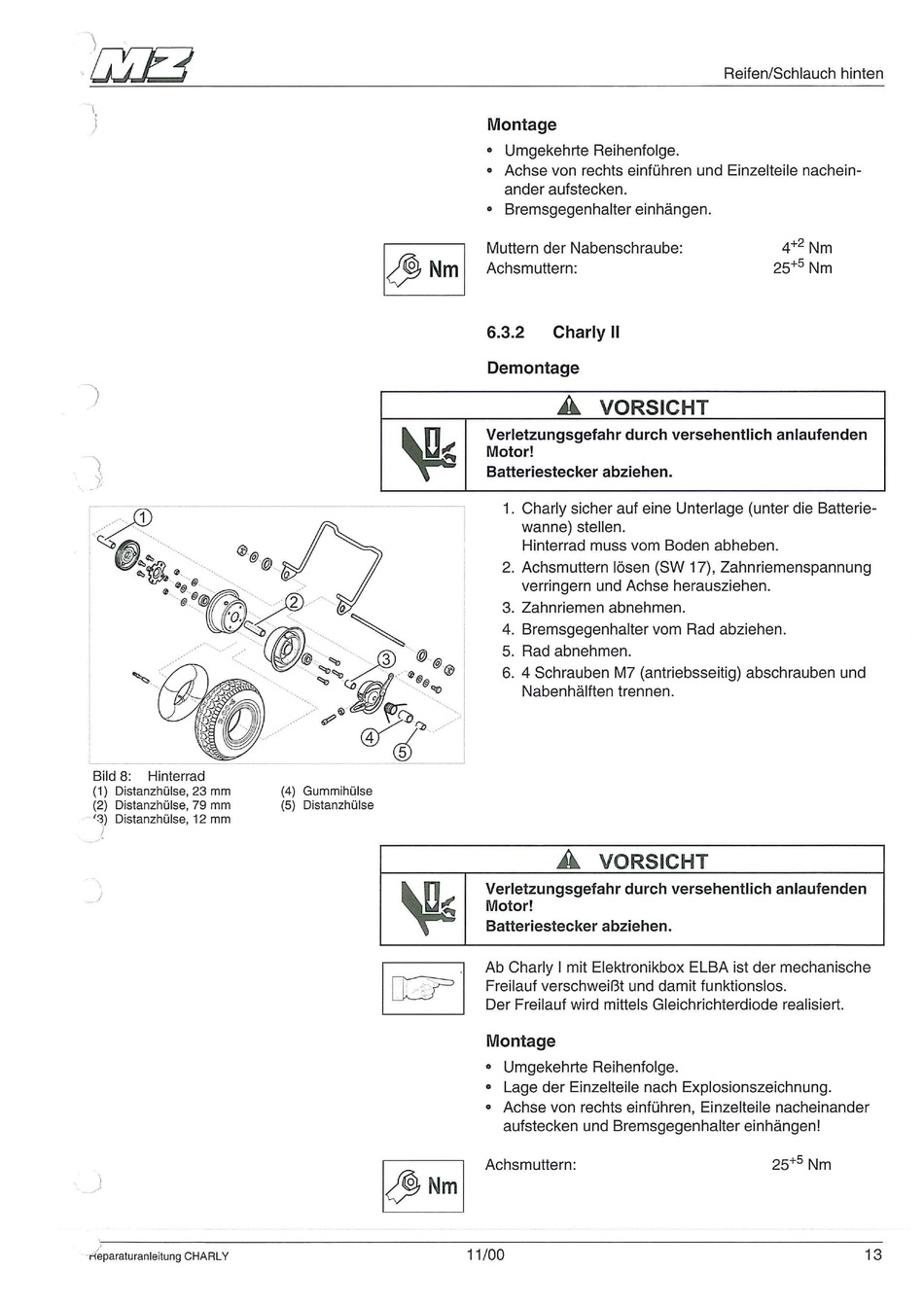

Bild 8: Hinterrad
(1) Distanzhülse, 23 mm
(2) Distanzhülse, 79 mm
' 3) Distanzhülse, 12 mm
)
\
)
J
- cfeparaturanleitung CHARL Y
. · '•. . :
@,~·-""l>
.. '·· .. '
-' 0 .@
'@
'·· ...
·""l>""l>~----
....
@ ."ll
.. ..""l>
·co.
0
(Ir;:. ············ ..... .
~ -
\-..Q> .....
~ ~@)~- .
(4) Gummihülse
(5) Distanzhülse
~
1 [13' = 1
~
Reifen/Schlauch hinten
Montage
• Umgekehrte Reihenfolge.
• Achse von rechts einführen und Einzelteile nachein-
ander aufstecken.
• Bremsgegenhalter einhängen.
Muttern der Nabenschraube:
Achsmuttern:
6.3.2 Charly II
Demontage
.A
VORSICHT
4+
2
Nm
25+
5
Nm
Verletzungsgefahr durch versehentlich anlaufenden
Motor!
Batteriestecker abziehen.
1. Charly sicher auf eine Unterlage (unter die Batterie-
wanne) stellen.
Hinterrad muss vom Boden abheben.
2. Achsmuttern lösen (SW 17), Zahnriemenspannung
verringern und Achse herausziehen .
3. Zahnriemen abnehmen .
4. Bremsgegenhalter vom Rad abziehen .
5. Rad abnehmen.
6. 4 Schrauben M7 (antriebsseitig) abschrauben und
Nabenhälften trennen.
.A
VO RSI CHT
Verletzungsgefahr durch versehentlich anlaufenden
Motor!
Batteriestecker abziehen.
Ab Charly I mit Elektronikbox ELBA ist der mechanische
Freilauf verschweißt und damit funktionslos.
Der Freilauf wird mittels Gleichrichterdiode realisiert.
Montage
• Umgekehrte Reihenfolge.
• Lage der Einzelteile nach Explosionszeichnung.
• Achse von rechts einführen, Einzelteile nacheinander
aufstecken und Bremsgegenhalter einhängen!
Achsmuttern:
25+
5
Nm
