Bild 6: Hinterrad
(1) Distanzhülse 23 mm
(2) Distanzhülse 79 mm
(3) Distanzhülse 12 mm
A
(4) Gummihülse
(5) Distanzhülse
B
~
1('
(§:;Y- 0 (5))
\
v0;\ \
· ' \
\::::~!)
0)
~ ~
Bild 7: Riemenscheibe Variante 2
(A) falsch (B) richtig
leer I
12

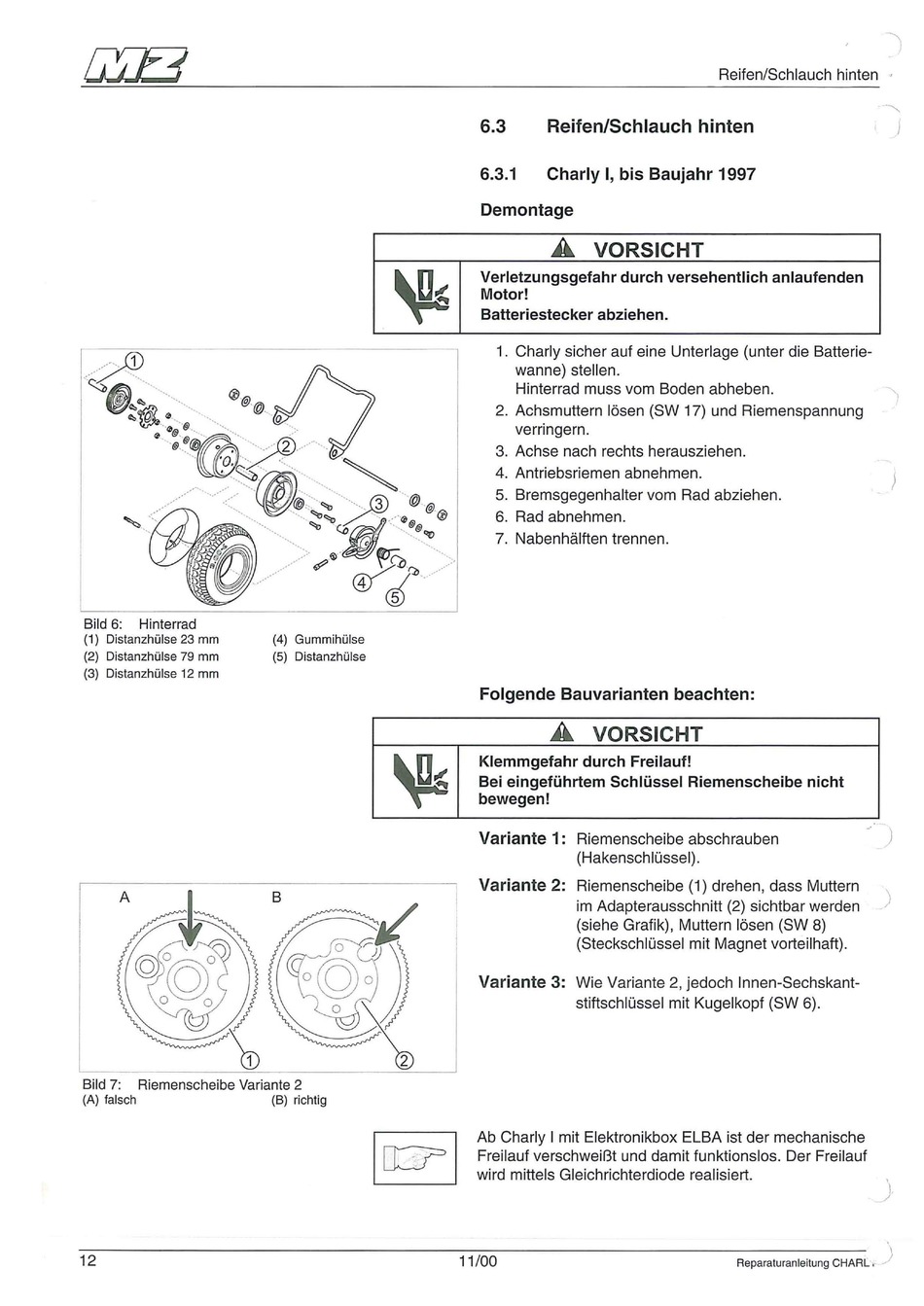

Reifen/Schlauch hinten
6.3 Reifen/Schlauch hinten
6.3.1 Charly I, bis Baujahr 1997
Demontage
A.
VORSICHT
Verletzungsgefahr durch versehentlich anlaufenden
Motor!
Batteriestecker abziehen.
1. Charly sicher auf eine Unterlage (unter die Batterie-
wanne) stellen.
Hinterrad muss vom Boden abheben .
2. Achsmuttern lösen (SW 17) und Riemenspannung
verringern .
3. Achse nach rechts herausziehen .
4. Antriebsriemen abnehmen.
5. Bremsgegenhalter vom Rad abziehen.
6. Rad abnehmen .
7. Nabenhälften trennen.
Folgende Bauvarianten beachten:
A.
VORS ICHT
Klemmgefahr durch Freilauf!
Bei eingeführtem Schlüssel Riemenscheibe nicht
bewegen!
Variante 1:
Riemenscheibe abschrauben
(Hakenschlüssel) .
Variante 2:
Riemenscheibe (1) drehen, dass Muttern
im Adapterausschnitt (2) sichtbar werden
(siehe Grafik), Muttern lösen (SW 8)
(Steckschlüssel mit Magnet vorteilhaft) .
Variante 3:
Wie Variante 2, jedoch lnnen-Sechskant-
stiftschlüssel mit Kugelkopf (SW 6) .
Ab Charly I mit Elektronikbox ELBA ist der mechanische
Freilauf verschweißt und damit funktionslos. Der Freilauf
wird mittels Gleichrichterdiode realisiert.
J
""""
)
\
/
11/00
