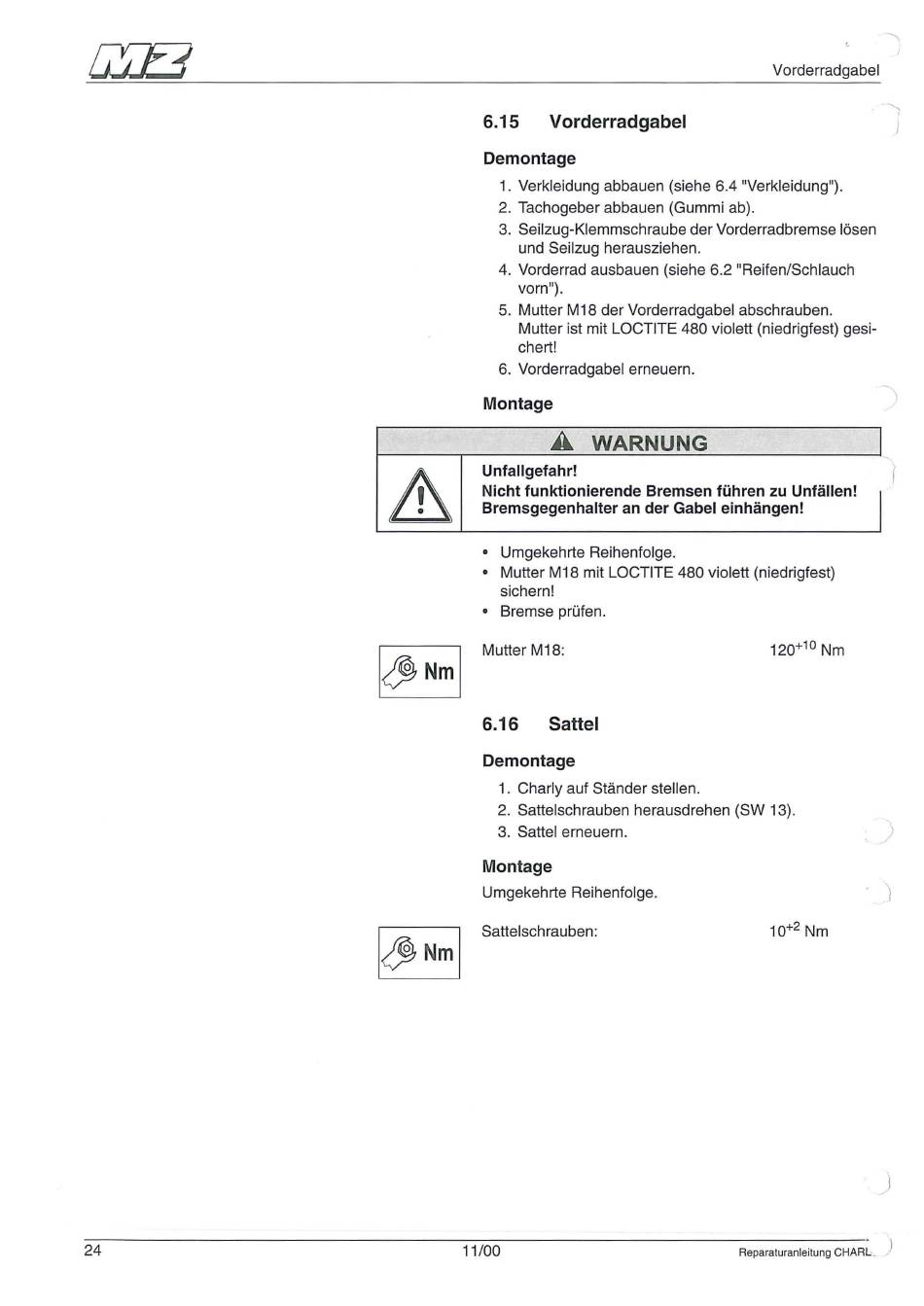

Vorderradgabel
6.15
Vorderradgabel
Demontage
1. Verkleidung abbauen (siehe 6.4 "Verkleidung") .
2. Tachogeber abbauen (Gummi ab) .
3. Seilzug-Kiemmschraube der Vorderradbremse lösen
und Seilzug herausziehen.
4. Vorderrad ausbauen (siehe 6.2 "Reifen/Schlauch
vorn") .
5. Mutter M18 der Vorderradgabel abschrauben .
Mutter ist mit LOCTITE 480 violett (niedrigfest) gesi-
chert!
6. Vorderradgabel erneuern.
Montage
A
WARNUNG
Unfallgefahr!
I
Nicht funktionierende Bremsen führen zu Unfällen!
I
Bremsgegenhalter an der Gabel einhängen!
• Umgekehrte Reihenfolge.
• Mutter M18 mit LOCTITE 480 violett (niedrigfest)
sichern!
• Bremse prüfen.
Mutter M18:
120+
10
Nm
6.16 Sattel
Demontage
1. Charly auf Ständer stellen.
2. Sattelschrauben herausdrehen (SW 13}.
3. Sattel erneuern.
Montage
-----
.....
,
\
)
Umgekehrte Reihenfolge.
. 1
Sattelschrauben :
10+
2
Nm
