55E3
&
•
9:

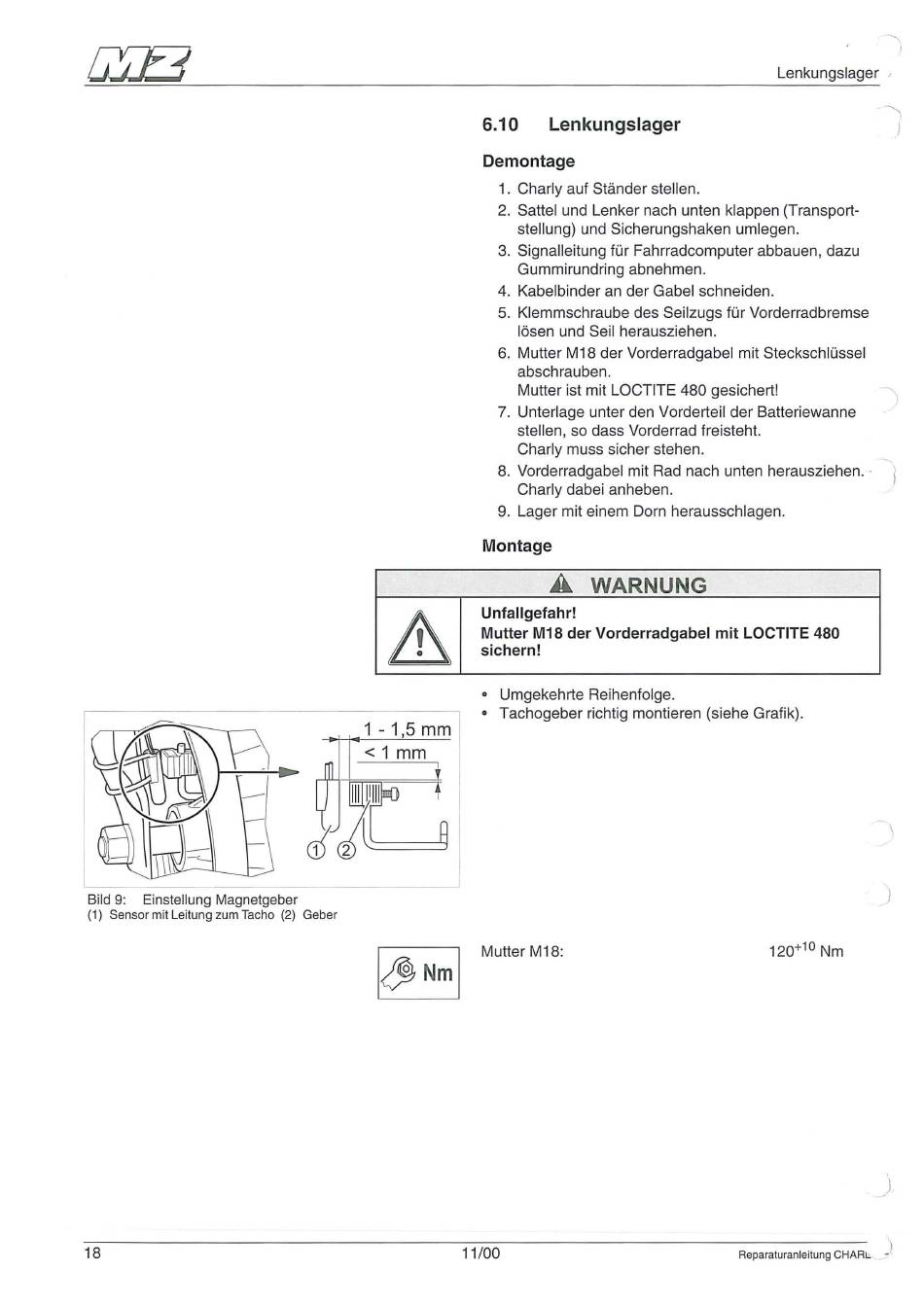

Einstellung Magnetgeber
(1) Sensor mit Leitung zum Tacho (2) Geber
~
18
-'\
I
Lenkungslager
·
6.10
Lenkungslager
Demontage
1.
Charly auf Ständer stellen
.
2. Sattel und Lenker nach unten klappen (Transport-
stellung) und Sicherungshaken umlegen
.
3.
Signalleitung für Fahrradcomputer abbauen, dazu
Gummirundring abnehmen
.
4.
Kabelbinder an der Gabel schneiden
.
5
.
Klemmschraube des Seilzugs für Vorderradbremse
lösen und Seil herausziehen
.
6. Mutter M18 der Vorderradgabel mit Steckschlüssel
abschrauben.
)
I
Mutter ist mit LOCTITE 480 gesichert!
)
7
.
Unterlage unter den Vorderteil der Batteriewanne
stellen, so dass Vorderrad freisteht.
Charly muss sicher stehen
.
8.
Vorderradgabel mit Rad nach unten herausziehen.
·
Charly dabei anheben.
9. Lager mit einem Dorn herausschlagen
.
Montage
A
WARNUNG
Unfallgefahr!
Mutter M18 der Vorderradgabel mit LOCTITE 480
sichern!
• Umgekehrte
Reihenfolge.
•
Tachogeber richtig montieren (siehe Grafik)
.
Mutter
M18:
120+
10
Nm
\
)
)
11/00
Reparaturanleitung CHARt:.
.
)
