ESSENCE SHOWER
PreInsTALAcIÓn PAreD / wALL Pre-InsTALLATIon / Pre-InsTALLATIon sUr Le MUr
PreInsTALLAZIone A PAreTe / MonTAGeVorBereITUnG wAnD
ПРОВЕДЕНИЕ ПОДГОТОВИТЕЛЬНЫХ РАБОТ В СТЕНЕ ДЛЯ ПОСЛЕДУЮЩЕЙ УСТАНОВКИ
* Instalación no válida para pladur.
* Installation not valid for plasterboard.
* Installation non valable sur le carton-plâtre.
* Installazione non valida per cartongesso.
* Montage nicht für Pladur-Gips geeignet.

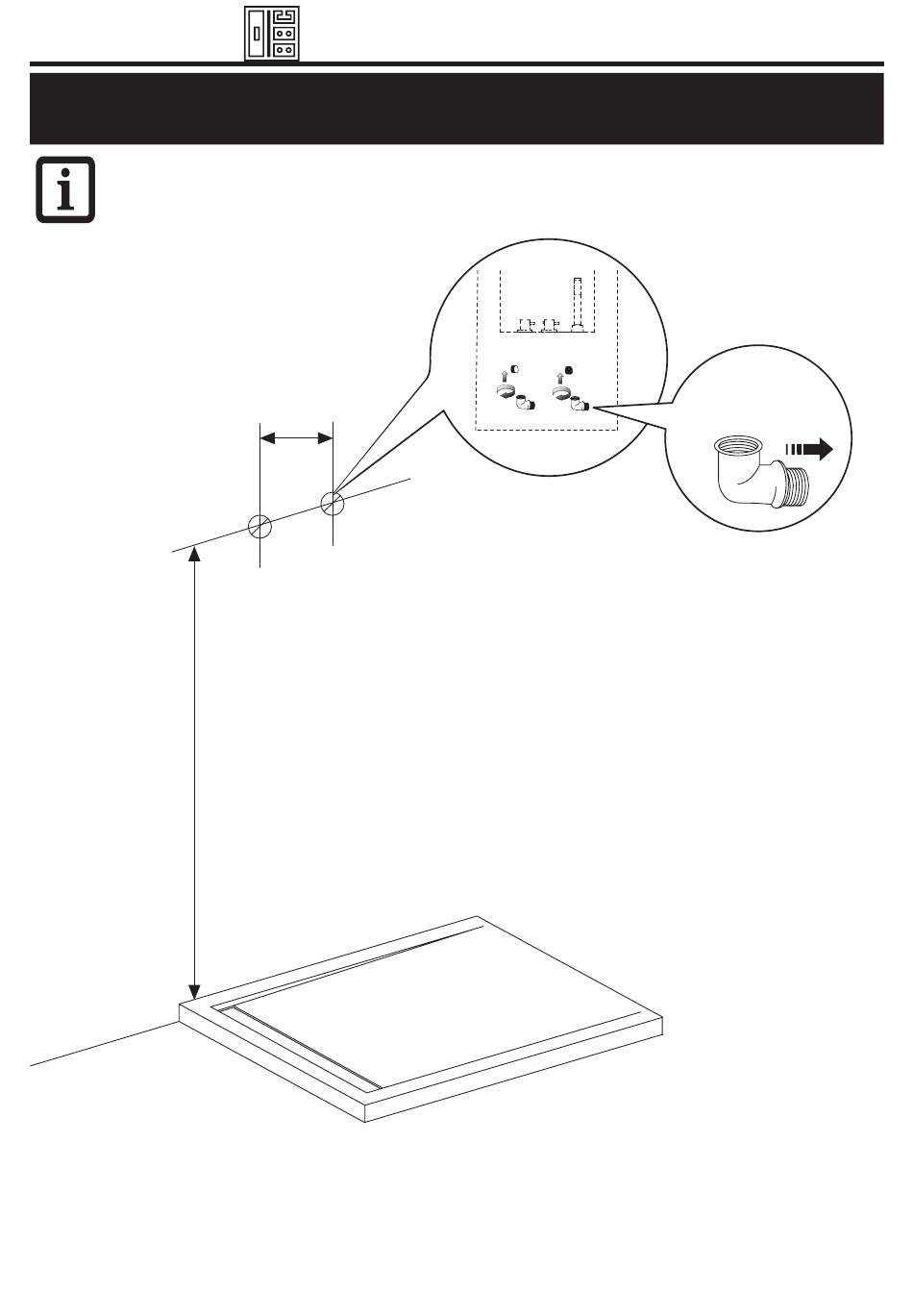

935
cotas de pre-instalación recomendadas, en caso de variar alguna de ellas, el resto también tienen que ser modificadas.
recommended pre-installation dimensions. should any have to be altered, the ret must also be modified.
cotes de pré-installation recommandées, dans le cas où l'on varierait cette hauteur, le reste des cotes doit également être modifié.
Misure di preinstallazione consigliate, nel caso in cui si variasse qualcuna di esse, anche il resto deve essere modificato.
empfohlene Vorinstallationsmabe; falls sich eines davon ändert, sind auch die übrigen Mabe zu ändern.
Если одна из рекомендуемых разметок для подготовительных работ будет изменена, то должны быть изменены и другие.
MANUAL DE PRE-INSTALACIÓN, INSTALACIÓN Y USUARIO
160
B
A
2 x Codos G 1/2'' M/H
2 x Coudes G 1/2'' M/H
2 x Elbows G 1/2'' M/H
2 x gomiti G 1/2" M/F
2 x Winkel G 1/2" Außengewinde/ Innengewinde
2 колена гнездового/штыревого соединения G1/2"
Toma de agua caliente / hot water outlet
Prise d'eau chaude / Presa di acqua calda
warmwasseranschluss / Подвод горячей воды
Toma de agua fría / cold water outlet
Prise d'eau froide / Presa di acqua fredda
Kaltwasseranschluss / Подвод холодной воды
Medidas en mm / Mesure en mm / Measure in mm
Misure in mm / Abmessungen in mm / Размеры в мм
5
Derecha / Right
Droite / Destra
Rechts / Направо
A:
B:
