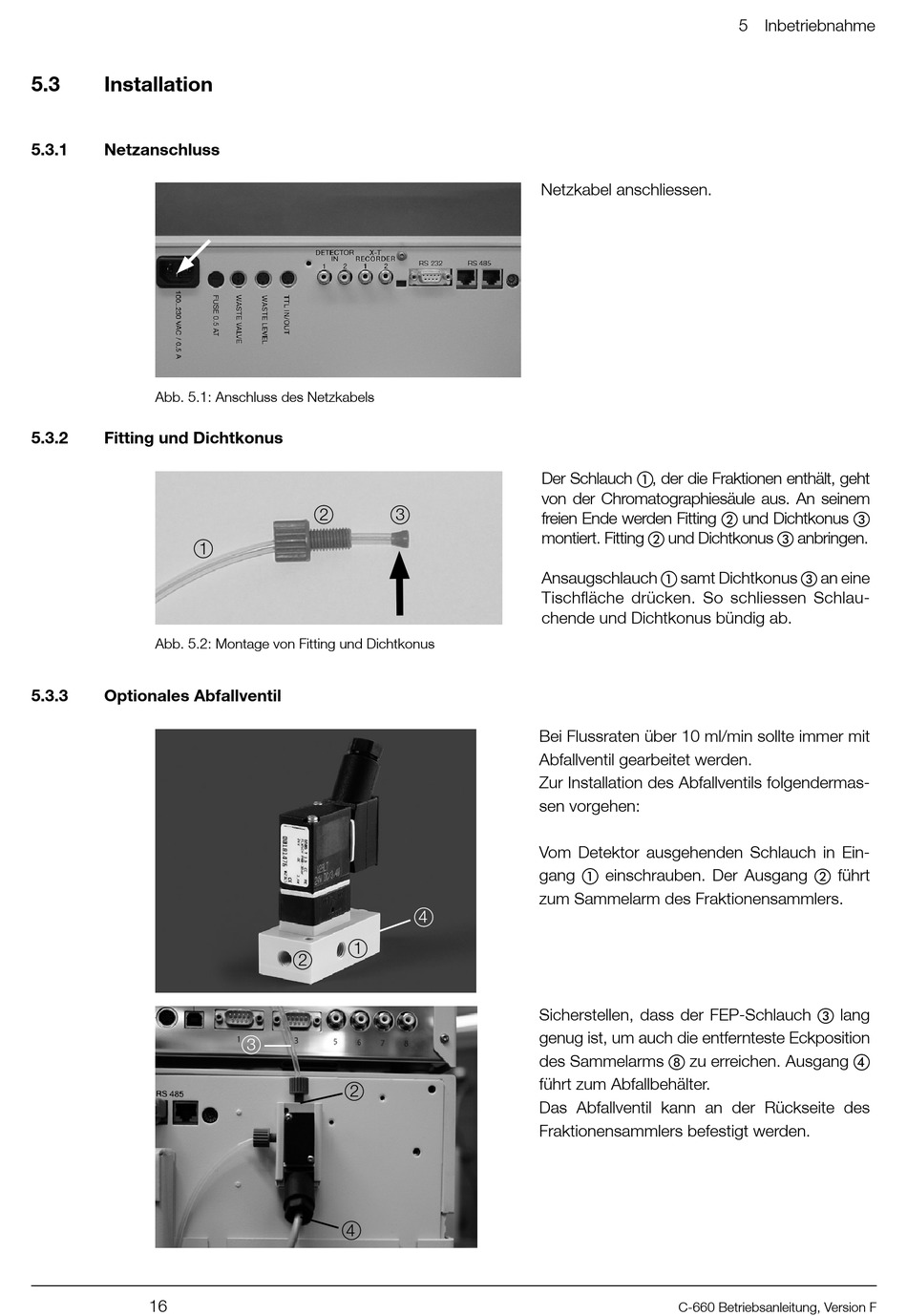

5 .3
Installation
5 .3 .1
Netzanschluss
Abb. 5.1: Anschluss des Netzkabels
5 .3 .2
Fitting und Dichtkonus
1
Abb. 5.2: Montage von Fitting und Dichtkonus
5 .3 .3
Optionales Abfallventil
16
2
3
1
2
3
2
4
Netzkabel anschliessen.
Der Schlauch a, der die Fraktionen enthält, geht
von der Chromatographiesäule aus. An seinem
freien Ende werden Fitting b und Dichtkonus c
montiert. Fitting b und Dichtkonus c anbringen.
Ansaugschlauch a samt Dichtkonus c an eine
Tischfläche drücken. So schliessen Schlau-
chende und Dichtkonus bündig ab.
Bei Flussraten über 10 ml/min sollte immer mit
Abfallventil gearbeitet werden.
Zur Installation des Abfallventils folgendermas-
sen vorgehen:
Vom Detektor ausgehenden Schlauch in Ein-
gang a einschrauben. Der Ausgang b führt
zum Sammelarm des Fraktionensammlers.
4
Sicherstellen, dass der FEP-Schlauch c lang
genug ist, um auch die entfernteste Eckposition
des Sammelarms h zu erreichen. Ausgang d
führt zum Abfallbehälter.
Das Abfallventil kann an der Rückseite des
Fraktionensammlers befestigt werden.
5 Inbetriebnahme
C-660 Betriebsanleitung, Version F
