Funktionsbeschreibung
Dieses Kapitel beschreibt das Funktionsprinzip des Fraktionensammlers und der Aufbauten.
Die Bauweise des Fraktionensammlers ermöglicht die automatische Sammlung sowohl organischer als
auch wässriger Fraktionen ohne Metallkontakt.
4 .1
Ansicht des Geräts

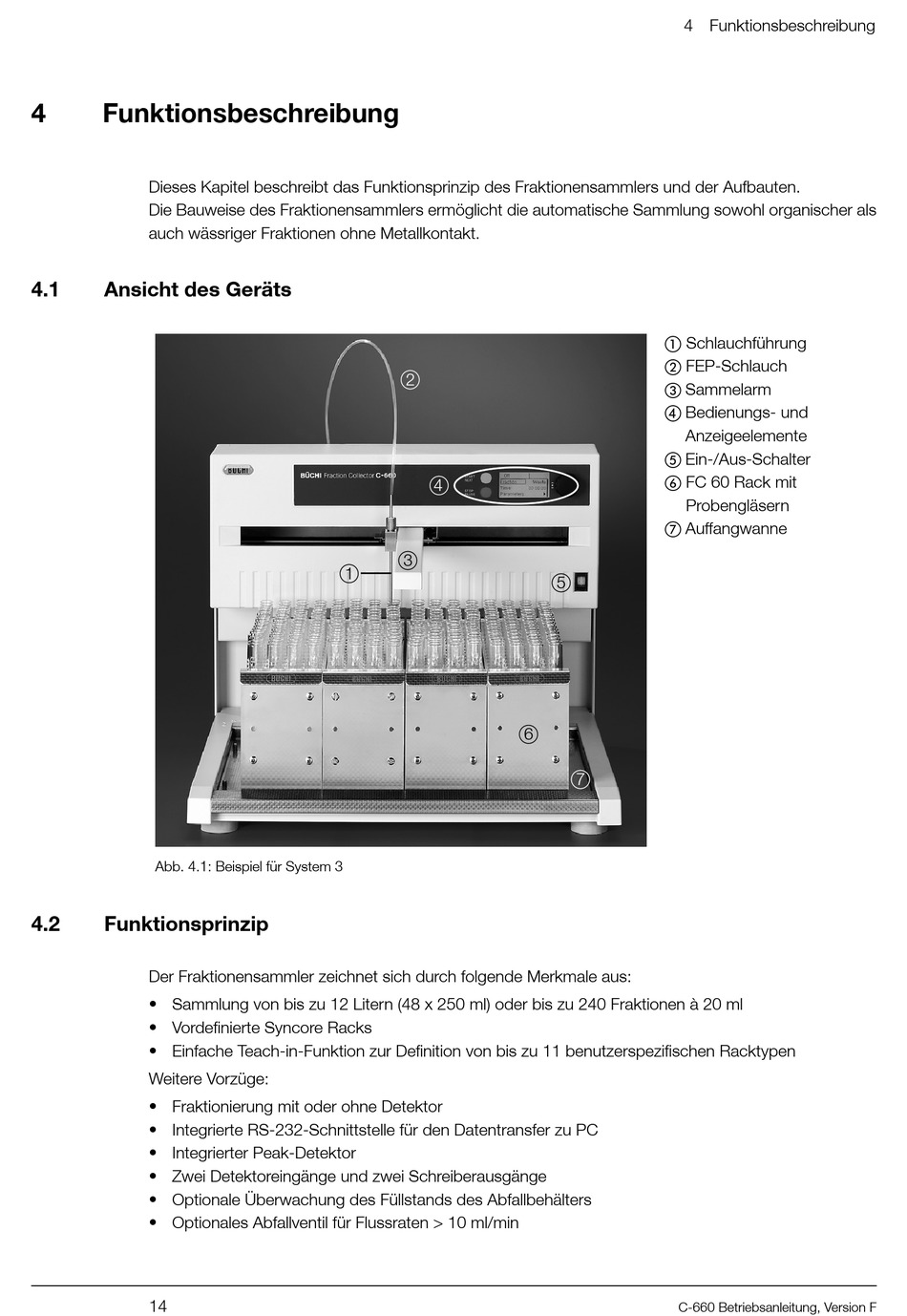

Abb. 4.1: Beispiel für System 3
4 .2
Funktionsprinzip
Der Fraktionensammler zeichnet sich durch folgende Merkmale aus:
• Sammlung von bis zu 12 Litern (48 x 250 ml) oder bis zu 240 Fraktionen à 20 ml
• Vordefinierte Syncore Racks
• Einfache Teach-in-Funktion zur Definition von bis zu 11 benutzerspezifischen Racktypen
Weitere Vorzüge:
• Fraktionierung mit oder ohne Detektor
• Integrierte RS-232-Schnittstelle für den Datentransfer zu PC
• Integrierter Peak-Detektor
• Zwei Detektoreingänge und zwei Schreiberausgänge
• Optionale Überwachung des Füllstands des Abfallbehälters
• Optionales Abfallventil für Flussraten > 10 ml/min
14
2
4
3
1
4 Funktionsbeschreibung
a Schlauchführung
b FEP-Schlauch
c Sammelarm
d Bedienungs- und
Anzeigeelemente
e Ein-/Aus-Schalter
f FC 60 Rack mit
Probengläsern
g Auffangwanne
5
6
7
C-660 Betriebsanleitung, Version F
