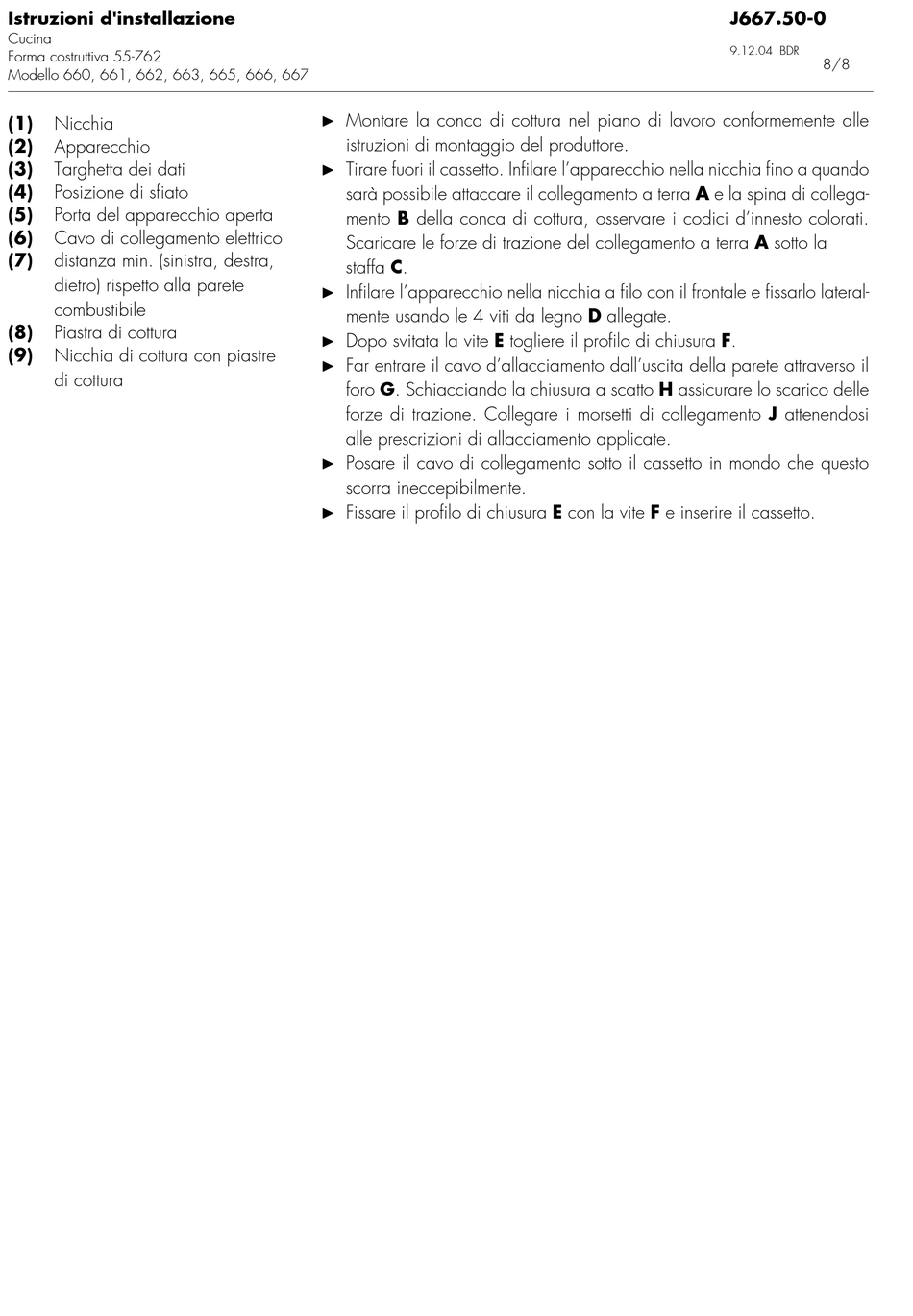

Istruzioni d'installazione
Cucina
Forma costruttiva 55-762
Modello 660, 661, 662, 663, 665, 666, 667
(1) Nicchia
(2) Apparecchio
(3) Targhetta dei dati
(4) Posizione di sfiato
(5) Porta del apparecchio aperta
(6) Cavo di collegamento elettrico
(7) distanza min. (sinistra, destra,
dietro) rispetto alla parete
combustibile
(8) Piastra di cottura
(9) Nicchia di cottura con piastre
di cottura
Montare la conca di cottura nel piano di lavoro conformemente alle
A
istruzioni di montaggio del produttore.
Tirare fuori il cassetto. Infilare l'apparecchio nella nicchia fino a quando
A
sarà possibile attaccare il collegamento a terra A e la spina di collega-
mento B della conca di cottura, osservare i codici d'innesto colorati.
Scaricare le forze di trazione del collegamento a terra A sotto la
staffa C.
Infilare l'apparecchio nella nicchia a filo con il frontale e fissarlo lateral-
A
mente usando le 4 viti da legno D allegate.
Dopo svitata la vite E togliere il profilo di chiusura F.
A
Far entrare il cavo d'allacciamento dall'uscita della parete attraverso il
A
foro G. Schiacciando la chiusura a scatto H assicurare lo scarico delle
forze di trazione. Collegare i morsetti di collegamento J attenendosi
alle prescrizioni di allacciamento applicate.
Posare il cavo di collegamento sotto il cassetto in mondo che questo
A
scorra ineccepibilmente.
Fissare il profilo di chiusura E con la vite F e inserire il cassetto.
A
J667.50 0
9.12.04 BDR
8/8
