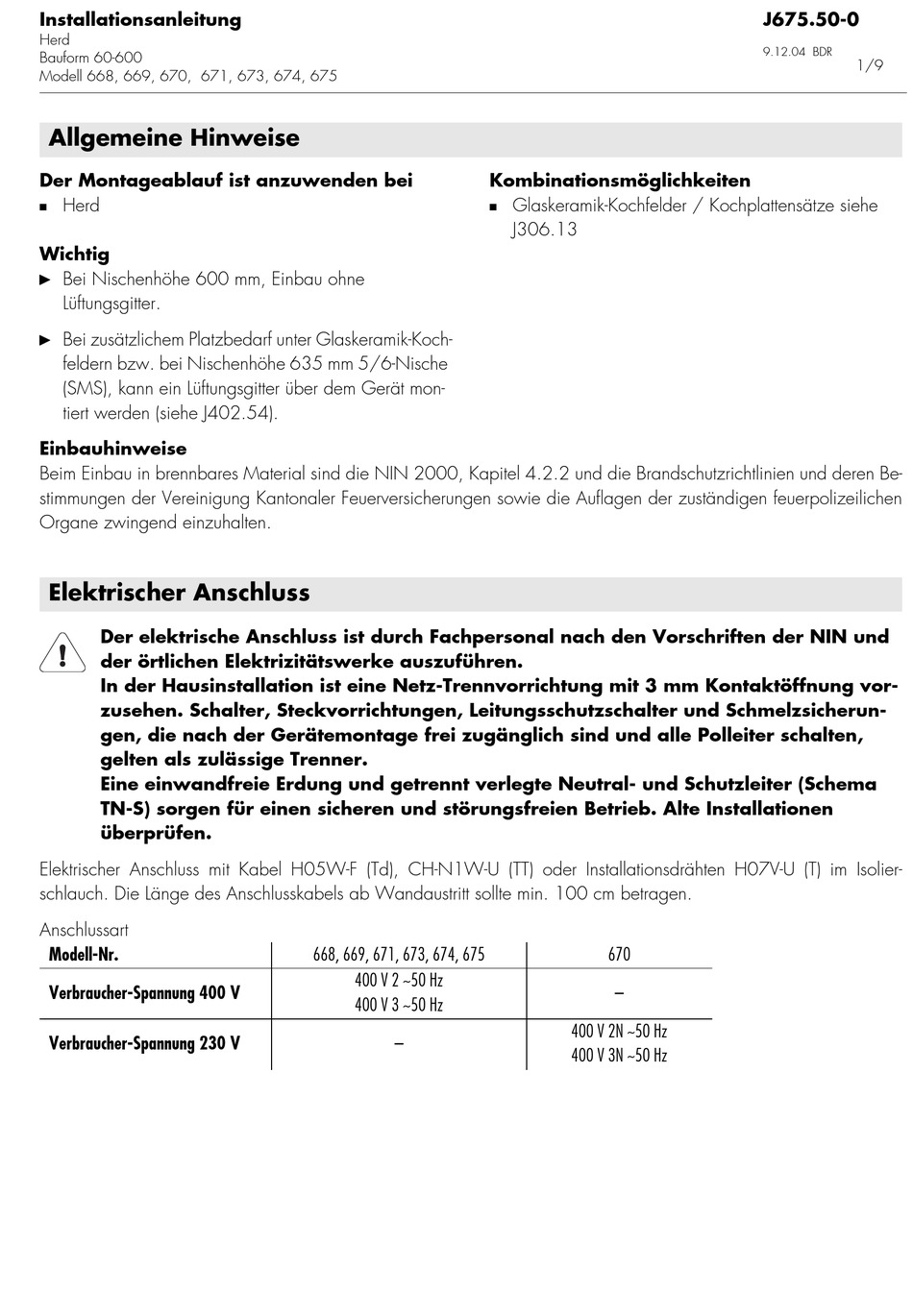

Installationsanleitung
Herd
Bauform 60-600
Modell 668, 669, 670, 671, 673, 674, 675
Allgemeine Hinweise
Der Montageablauf ist anzuwenden bei
Herd
Wichtig
Bei Nischenhöhe 600 mm, Einbau ohne
A
Lüftungsgitter.
Bei zusätzlichem Platzbedarf unter Glaskeramik-Koch-
A
feldern bzw. bei Nischenhöhe 635 mm 5/6-Nische
(SMS), kann ein Lüftungsgitter über dem Gerät mon-
tiert werden (siehe J402.54).
Einbauhinweise
Beim Einbau in brennbares Material sind die NIN 2000, Kapitel 4.2.2 und die Brandschutzrichtlinien und deren Be-
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zuständigen feuerpolizeilichen
Organe zwingend einzuhalten.
Elektrischer Anschluss
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, Leitungsschutzschalter und Schmelzsicherun
gen, die nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten,
gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren und störungsfreien Betrieb. Alte Installationen
überprüfen.
Elektrischer Anschluss mit Kabel H05W-F (Td), CH-N1W-U (TT) oder Installationsdrähten H07V-U (T) im Isolier-
schlauch. Die Länge des Anschlusskabels ab Wandaustritt sollte min. 100 cm betragen.
Anschlussart
Modell-Nr.
Verbraucher-Spannung 400 V
Verbraucher-Spannung 230 V
668, 669, 671, 673, 674, 675
400 V 2 ~50 Hz
400 V 3 ~50 Hz
–
Kombinationsmöglichkeiten
Glaskeramik-Kochfelder / Kochplattensätze siehe
J306.13
670
–
400 V 2N ~50 Hz
400 V 3N ~50 Hz
J675.50 0
9.12.04 BDR
1/9
